技术领域

本实用新型涉及宠物用具领域，具体来说，涉及一种便于清理的猫用厕所。

背景技术

动物是人类的好朋友，随着我国社会经济水平的快速发展，城市化的进程不断加速，我国国民生活水平不断得到提高，我国的宠物业也得到了飞速的发展，由于城市生活水平的封闭性、个性化和人口老龄化等问题不断凸显出来。人民生活中休闲、消费和情感寄托方式也呈现出多样化的发展，家庭宠物的饲养已经成为了城市居生活消遣的新方式，猫咪是宠物中比较独特的一部分，它与其他宠物不同，天性会使用带猫砂的厕所，但是猫咪的排泄物后通常需要人工处理，在处理过程中排泄物的异味较大，并且费时费力，因此处理猫咪排泄物成为人们的一大难题。

针对相关技术中的问题，目前尚未提出有效的解决方案。

实用新型内容

针对相关技术中的问题，本实用新型提出一种便于清理的猫用厕所，以克服现有相关技术所存在的上述技术问题。

本实用新型的技术方案是这样实现的：

一种便于清理的猫用厕所，包括底箱、内盘、清理箱和箱盖，所述内盘设置在所述底箱的内部，所述清理箱右侧活动连接所述底箱的左侧，所述箱盖底部卡接在所述底箱的顶部，且所述箱盖的右侧底部与所述底箱活动连接，所述底箱内部设置有筛动装置、杀菌器、吸砂器和回收箱，所述筛动装置设置在所述底箱内部的中心位置，所述底箱的内部及所述筛动装置的右侧位置从左到右依次连接有杀菌器、吸砂器和回收箱，所述底箱与所述回收箱相对应的位置设置有抽出口。

所述筛动装置两侧分别设置有固定板，所述固定板的底部固定连接在所诉底箱内壁上，所述固定板内壁对应位置插接有两个活动柱，所述活动柱上套接有弹簧一，所述活动柱远离所述固定板的一端插接有摆动框，所述摆动框顶部与底部内壁上分别连接有两个连接柱，所述连接柱上套接有弹簧二，所述连接柱远离所述摆动框的一端连接有摆动锤，所述摆动锤的前后两侧分别连接有偏心轮，所述摆动锤后侧的所述偏心轮的中心位置连接有电机，所述摆动锤顶部固定连接有支架，所述支架顶部固定连接有摆动托盘，所述摆动托盘顶部与所述内盘底部相互卡接，所述摆动托盘内部设置有支撑杆，所述支撑杆的左端活动连接在所述摆动托盘内部，所述支撑杆的另一端活动连接在所述内盘的底部，所述内盘的一端设置有倾倒口，所述倾倒口的一端与所述清理箱搭接。

进一步的，所述底箱左侧及内部分别设置有开关和斜坡。

进一步的，所述清理箱的内部设置有抽箱，且所述清理箱的顶部设置有踏板。

进一步的，所述箱盖的左侧及内壁顶部分别设置有进出口和净化吸收层，且进出口上连接有梳理齿。

进一步的，所述内盘的顶部、所述回收箱的一端和所述抽箱的一端均设置有拉手。

进一步的，所述内盘底部设置有若干筛孔，且所述筛孔的直径且所述筛孔的直径为3mm-5mm。

进一步的，所述摆动框顶部设置有开口，且呈C型。

本实用新型的有益效果：通过整个所述筛动装置摆动从而达到筛出未使用的猫砂，并将排泄物留在所述内盘上的效果，筛留的排泄物可通过所述支撑杆自动升起，使得所述内盘向所述清理箱的方向倾斜，通过所述倾倒口到入所述清理箱的所述抽箱内，有效的对排泄物进行清理，更加省时省力，且本实用新型用过净化吸收层可以有效的提高室内空气的清新度，大大提高了室内环境质量，同时对猫砂进行杀菌处理，更加有效的提高了对猫的身体健康保护度，同时加设箱盖可以有效的防止猫在排泄时抛出的猫砂的情况，本实用新型结构简单，使用方便有效的解放了人们的双手，很好的解决了排泄物的处理问题，更加人性化，保证了宠物的健康，防止了猫砂外漏的情况。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

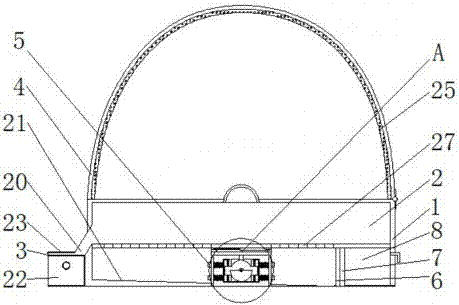

图1是根据本实用新型实施例的便于清理的猫用厕所的结构图；

图2是根据本实用新型实施例的便于清理的猫用厕所的前视图；

图3是图1的A处的局部放大图。

图中：1、底箱；2、内盘；3、清理箱；4、箱盖；5、筛动装置；6、杀菌器；7、吸砂器；8、回收箱；9、固定板；10、活动柱；11、弹簧一；12、摆动框；13、连接柱；14、弹簧二；15、摆动锤；16、偏心轮；17、支架；18、摆动托盘；19、支撑杆；20、倾倒口；21、斜坡；22、抽箱；23、踏板；24、进出口；25、净化吸收层；26、梳理齿；27、筛孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员所获得的所有其他实施例，都属于本实用新型保护的范围。

根据本实用新型的实施例，提供了一种便于清理的猫用厕所。

如图1-3所示，根据本实用新型实施例的便于清理的猫用厕所，包括底箱1、内盘2、清理箱3和箱盖4，所述内盘2设置在所述底箱1的内部，所述清理箱3右侧活动连接所述底箱1的左侧，所述箱盖4底部卡接在所述底箱1的顶部，且所述箱盖4的右侧底部与所述底箱1活动连接，所述底箱1内部设置有筛动装置5、杀菌器6、吸砂器7和回收箱8，所述筛动装置5设置在所述底箱1内部的中心位置，所述底箱1的内部及所述筛动装置5的右侧位置从左到右依次连接有杀菌器6、吸砂器7和回收箱8，所述底箱1与所述回收箱8相对应的位置设置有抽出口。

所述筛动装置5两侧分别设置有固定板9，所述固定板9的底部固定连接在所诉底箱1内壁上，所述固定板9内壁对应位置插接有两个活动柱10，所述活动柱10上套接有弹簧一11，所述活动柱10远离所述固定板9的一端插接有摆动框12，所述摆动框12顶部与底部内壁上分别连接有两个连接柱13，所述连接柱13上套接有弹簧二14，所述连接柱13远离所述摆动框12的一端连接有摆动锤15，所述摆动锤15的前后两侧分别连接有偏心轮16，所述摆动锤15后侧的所述偏心轮16的中心位置连接有电机，所述摆动锤15顶部固定连接有支架17，所述支架17顶部固定连接有摆动托盘18，所述摆动托盘18顶部与所述内盘2底部相互卡接，所述摆动托盘18内部设置有支撑杆19，所述支撑杆19的左端活动连接在所述摆动托盘18内部，所述支撑杆19的另一端活动连接在所述内盘2的底部，所述内盘2的一端设置有倾倒口20，所述倾倒口20的一端与所述清理箱3搭接。

在具体应用时，所述筛动装置5内部通过电机转动，带动所述偏心轮16转动，所述偏心轮为半圆型轮轴，在转动时由于离心作用，使得所述摆动锤15摆动，所述摆动框12的四周分别连接有所述活动柱10与所述连接柱13，所述活动柱10与所述连接柱13分别套接有所述弹簧一11与所述弹簧二14，所述摆动锤15顶部固定连接有所述支架17，所述支架17顶部同时固定连接有内盘2，所述内盘2上设置有筛孔27，通过整个所述筛动装置5摆动从而达到筛出未使用的猫砂，并将排泄物留在所述内盘2上的效果，筛留的排泄物可通过所述支撑杆19自动升起，使得所述内盘2向所述清理箱3的方向倾斜，通过所述倾倒口20到入所述清理箱3的所述抽箱22内，从而达到清理猫的排泄物的目的，在所述箱盖内壁上设置净化吸收层25，可以有效的吸收排泄物的异味，筛出的猫砂放置在所述底箱1内部，通过所述杀菌器6进行消毒处理，在通过所述吸砂7器将猫砂吸入所述回收箱8内，可以重复利用。

在一个实施例中，对于上述底箱1来说，所述底箱1左侧及内部分别设置有开关和斜坡21。通过所述开关可以有效的控制猫厕所的使用，所述斜坡21的设置便于猫砂的回收。

在一个实施例中，对于上述清理箱3来说，所述清理箱3的内部设置有抽箱22，所述清理箱3的顶部设置有踏板23且踏板上设置有漏孔。在内部设置抽箱22可以在清理完排泄物后及时的倒掉，所述踏板23的设置可以在猫排泄完出来时对脚部的猫砂进行清理。

在一个实施例中，对于上述箱盖4来说，所述箱盖4的左侧及内壁顶部分别设置有进出口24和净化吸收层25，且进出口24上连接有梳理齿26。使得猫排泄时更加方便，所述净化吸收层可以有效的吸收排泄物的异味，大大提高了室内空气的清新度。

在一个实施例中，对于上述内盘2、上述回收箱8和上述抽箱22来说，所述内盘2的顶部、所述回收箱8的一端和所述抽箱22的一端均设置有拉手。使得本实用新型使用更加方便。

在一个实施例中，对于上述内盘2来说，所述内盘2底部设置有若干筛孔27，且所述筛孔27的直径为3mm-5mm。可以快速的筛漏未使用的猫砂。

在一个实施例中，对于上述摆动框12来说，所述摆动框12顶部设置有开口，且呈C型。使得所述筛动装置5使用更加舒畅。

综上所述，借助于本实用新型的上述技术方案，通过整个所述筛动装置5摆动从而达到筛出未使用的猫砂，并将排泄物留在所述内盘2上的效果，筛留的排泄物可通过所述支撑杆19自动升起，使得所述内盘2向所述清理箱3的方向倾斜，通过所述倾倒口20到入所述清理箱3的所述抽箱22内，有效的对排泄物进行清理，更加省时省力，且本实用新型用过净化吸收层25可以有效的提高室内空气的清新度，大大提高了室内环境质量，同时对猫砂进行杀菌处理，更加有效的提高了对猫的身体健康保护度，同时加设箱盖4可以有效的防止猫在排泄时抛出的猫砂的情况，本实用新型结构简单，使用方便有效的解放了人们的双手，很好的解决了排泄物的处理问题，更加人性化，保证了宠物的健康，防止了猫砂外漏的情况。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
