技术领域

本实用新型涉及连接设备领域，特别涉及一种双节棍生产用连接设备。

背景技术

连接设备是一种实现焊接工艺所需要的装备。连接设备包括焊机、焊接工艺装备和焊接辅助器具，但随着科技的发展，人们对连接设备的要求越来越高，导致传统的连接设备已经无法满足人们的使用需求，人们需要更加轻便、方便使用的连接设备；现有的双节棍生产用连接设备在使用时存在一定的弊端，首先，不能及时的对连接设备进行拆卸而影响电焊机的正常使用，其次，现有的连接设备外壳过于繁重，同时外壳使用材料过多造成资源的浪费与不能实现资源的合理使用，最后，不能对焊接好的双节棍进行快速冷却需要等待焊接部位自动降温，同时影响后续的加工时间，给人们的使用过程带来了一定的影响，为此，我们提出一种双节棍生产用连接设备。

实用新型内容

本实用新型的主要目的在于提供一种双节棍生产用连接设备，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种双节棍生产用连接设备，包括电焊机，所述电焊机的外表面设有外壳，所述电焊机的内部外表面设有内壁，且内壁与外壳之间固定安装有粘连剂层与蜂窝芯，所述蜂窝芯位于粘连剂层的一侧，所述电焊机的前端外表面设有控制面板，且控制面板的前端外表面靠近一侧位置设有冷气管，所述控制面板的前端外表面靠近底端位置设有接线板，所述电焊机的一侧外表面活动安装有拆卸板，且拆卸板的前端外表面设有通孔，所述电焊机的内部靠近一侧位置固定安装有固定框，且固定框的一侧外表面靠近顶端位置固定安装有电磁吸盘，所述电焊机的内部底端外表面靠近后端位置设有蓄电池，所述电焊机的内部底端外表面靠近蓄电池位置设有继电器，所述电焊机的内部底端外表面靠近前端外表面设有制冷器，所述蓄电池的输出端与继电器的输入端电性连接，所述电磁吸盘与制冷器的输入端均与继电器的输出端电性连接。

优选的，所述控制面板的前端外表面设有电源开关与控制按钮，控制按钮位于电源开关的一侧，控制按钮的数量为四组。

优选的，所述控制面板的前端外表面设有固定螺栓，固定螺栓的数量为十组，且控制面板通过固定螺栓与电焊机固定连接。

优选的，所述电磁吸盘的形状为圆环形，且电磁吸盘的数量为四组，所述电磁吸盘的内部设有电磁板，电磁板的底端设有弹簧。

优选的，所述接线板的前端外表面设有正极接线口与负极接线口，负极接线口位于正极接线口的一侧，所述电焊机与拆卸板的形状均为长方体。

优选的，所述电焊机的后端外表面靠近底端位置设有充电接口，充电接口的形状为圆柱体。

与现有技术相比，本实用新型具有如下有益效果：该双节棍生产用连接设备，通过设置的拆卸板，能够快速对电焊机进行拆卸及时的对内部进行修理，避免因为不能及时的进行拆卸而影响电焊机的正常使用，通过设置的蜂窝芯，能够在保证原有硬度的同时更好的减少材料，可以更好的节省资源，避免资源的浪费与不能实现资源的合理使用，通过设置的制冷器，能够对焊接好的双节棍进行快速冷却，可以快速的将焊接好的双节棍进行后续打磨，可以更好的节省双节棍加工时间，避免需要等待焊接部位自动降温，同时影响后续的加工时间，比较实用，整个双节棍生产用连接设备，使用的效果相对于传统方式更好。

附图说明

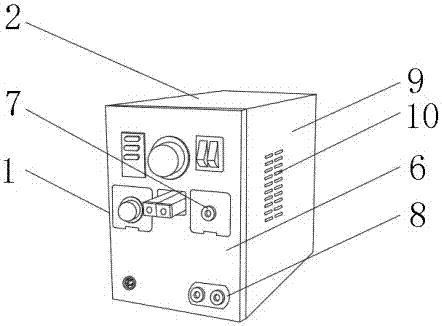

图1为本实用新型一种双节棍生产用连接设备的整体结构示意图。

图2为本实用新型一种双节棍生产用连接设备的电焊机与拆卸板的结构图。

图3为本实用新型一种双节棍生产用连接设备外壳的爆炸图。

图4为本实用新型一种双节棍生产用连接设备电焊机的截面图。

图中：1、电焊机；2、外壳；3、内壁；4、粘连剂层；5、蜂窝芯；6、控制面板；7、冷气管；8、接线板；9、拆卸板；10、通孔；11、固定框；12、电磁吸盘；13、蓄电池；14、继电器；15、制冷器。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-4所示，一种双节棍生产用连接设备，包括电焊机1，电焊机1的外表面设有外壳2，电焊机1的内部外表面设有内壁3，且内壁3与外壳2之间固定安装有粘连剂层4与蜂窝芯5，蜂窝芯5位于粘连剂层4的一侧，电焊机1的前端外表面设有控制面板6，且控制面板6的前端外表面靠近一侧位置设有冷气管7，控制面板6的前端外表面靠近底端位置设有接线板8，电焊机1的一侧外表面活动安装有拆卸板9，且拆卸板9的前端外表面设有通孔10，电焊机1的内部靠近一侧位置固定安装有固定框11，且固定框11的一侧外表面靠近顶端位置固定安装有电磁吸盘12，电焊机1的内部底端外表面靠近后端位置设有蓄电池13，电焊机1的内部底端外表面靠近蓄电池13位置设有继电器14，电焊机1的内部底端外表面靠近前端外表面设有制冷器15，蓄电池13的输出端与继电器14的输入端电性连接，电磁吸盘12与制冷器15的输入端均与继电器14的输出端电性连接。

控制面板6的前端外表面设有电源开关与控制按钮，控制按钮位于电源开关的一侧，控制按钮的数量为四组；控制面板6的前端外表面设有固定螺栓，固定螺栓的数量为十组，且控制面板6通过固定螺栓与电焊机1固定连接；电磁吸盘12的形状为圆环形，且电磁吸盘12的数量为四组，电磁吸盘12的内部设有电磁板，电磁板的底端设有弹簧；接线板8的前端外表面设有正极接线口与负极接线口，负极接线口位于正极接线口的一侧，电焊机1与拆卸板9的形状均为长方体；电焊机1的后端外表面靠近底端位置设有充电接口，充电接口的形状为圆柱体。

需要说明的是，本实用新型为一种双节棍生产用连接设备，在使用时，首先，焊接时分别对控制面板6前端的接线板8正极接线口与负极接线口进行连接，当需要将损坏的电焊机1进行拆卸时，先通过电焊机1内部的蓄电池13对电磁吸盘12内部的电磁板进行断电，电磁板断电对拆卸板9的吸附能力降低，便可对拆卸板9进行拆卸，能够快速对电焊机1进行拆卸及时的对内部进行修理，避免因为不能及时的进行拆卸而影响电焊机1的正常使用，当需要对蓄电池13进行充电时通过充电接口，现有的连接设备外壳2过于繁重，同时外壳2使用材料过多造成资源的浪费与不能实现资源的合理使用，通过将电焊机1的外壳2更换成蜂窝芯5结构，蜂窝芯5结构能够在保证原有硬度的同时更好的减少材料，可以更好的节省资源，避免资源的浪费与不能实现资源的合理使用，当焊接结束时，通过接通电焊机1前端的冷气管7，使得制冷器15内部的冷却剂对焊接好的双节棍进行及时的冷却，可以快速的将焊接好的双节棍进行后续打磨，可以更好的节省双节棍加工时间，避免需要等待焊接部位自动降温，同时影响后续的加工时间，可以更加有利于节约双节棍加工时间，更好的利用时间，较为实用。
