技术领域

本实用新型涉及一种景区垃圾桶，具体为一种基于物联网的景区垃圾桶，属于垃圾桶技术领域。

背景技术

垃圾桶，又名废物箱或垃圾箱，是指装放垃圾的地方，多数以金属或塑胶制，用时放入塑料袋，当垃圾一多便可扎起袋丢掉，垃圾桶是人们生活中“藏污纳垢”的容器，也是社会文化的一种折射，多数垃圾桶都有盖以防垃圾的异味四散，有些垃圾桶可以以脚踏开启，家居的垃圾桶多数放于厨房，以便放置厨余，有些游乐场的垃圾桶会特别设计成可爱的人物，而景区也到处可见垃圾桶。

虽然垃圾桶在景区使用频繁，然而其在实际使用过程中仍然存在一些问题，其一、现有的景区垃圾桶容量不够大，且垃圾扔在桶内随意堆积，容易占用更多空间，其二、现有的景区垃圾桶多为普通垃圾桶，无法根据对垃圾桶的状况进行有效掌控，其三、现有的景区垃圾桶由于客流量大，产生垃圾较多，需要处理的频率较为频繁，且在更换内桶时较为麻烦，影响更换效率，且内部清理不便。

实用新型内容

本实用新型的目的就在于为了解决上述问题而提供一种基于物联网的景区垃圾桶。

本实用新型通过以下技术方案来实现上述目的：一种基于物联网的景区垃圾桶，包括太阳能板、外壳、信号接收器、外拉门、空槽、支撑板、废烟头筒、蓄电池、内垃圾桶、防护门、连接空杆、旋转锁钮、锁扣、升降杆、压盘、距离探测器支撑脚和万向轮；所述太阳能板安装在连接空杆的上表面，所述外壳位于支撑板的下方，且安装在连接空杆的下表面，所述信号接收器安装在防护门上方，所述外拉门通过铰接的方式固定在外壳的正表面，所述空槽位于两个内垃圾桶之间，所述支撑板通过焊接的连接方式固定在连接空杆中间横杆的上表面上，所述废烟头筒通过嵌入安放在支撑板上，所述蓄电池安置于空槽内部，所述内垃圾桶放置在外壳的内侧，且位于压盘的正下方，所述防护门下端与外壳底部呈铰接，并位于蓄电池的外侧，所述连接空杆焊接在太阳能板与外壳之间，所述旋转锁钮安装在防护门外表面上，所述锁扣通过螺丝固定在外壳内侧，并位于内垃圾桶和外拉门之间，所述升降杆连接在外壳内侧的上表面上，所述压盘安装在升降杆的下方，所述距离探测器位于压盘下表面的中心，所述支撑脚的顶端通过焊接分别固定连接在外壳的下表面四角处，且所述支撑脚的底端转动连接有万向轮。

优选的，为了方便使用新能源对该垃圾桶进行供电，且使得垃圾桶造型更加美观不显突兀，所述太阳能板与蓄电池呈电性连接，且其形状与支撑板和连接空杆构成类荷叶结构。

优选的，为了方便外控设备对垃圾桶进行远程掌控，且保证数据传输的稳定性，所述信号接收器与蓄电池呈电性连接，且其与外控设备呈无线连接，并与距离探测器通过数据线进行连接。

优选的，为了保护防护门内的蓄电池，使得蓄电池有密闭工作环境，且方便蓄电池的安装与拆卸，所述防护门表面设置有旋转锁钮，且防护门关闭时四周与外壳呈无缝连接。

优选的，为了方便对内垃圾桶内的垃圾进行压缩，使得垃圾桶可以储纳更多的垃圾，所述升降杆和压盘形成该垃圾桶的压缩垃圾装置，且升降杆与蓄电池呈电性连接，压盘通过螺丝固定在升降杆的下表面。

优选的，为了方便外控对垃圾桶内部的垃圾量进行掌控，从而快速提醒景区人员对其进行更换，且方便提醒压盘对桶内垃圾进行压缩，所述距离探测器与蓄电池呈电性连接，且其与外控设备呈无线连接，在投入使用前，设置垃圾到压盘的安全距离，到达安全值后，进行垃圾压缩操作。

本实用新型的有益效果是：该基于物联网的景区垃圾桶设计合理，太阳能板与蓄电池呈电性连接，且其形状与支撑板和连接空杆构成类荷叶结构，方便使用新能源对该垃圾桶进行供电，且使得垃圾桶造型更加美观不显突兀，信号接收器与蓄电池呈电性连接，且其与外控设备呈无线连接，并与距离探测器通过数据线进行连接，方便外控设备对垃圾桶进行远程掌控，且保证数据传输的稳定性，防护门表面设置有旋转锁钮，且防护门关闭时四周与外壳呈无缝连接，保护防护门内的蓄电池，使得蓄电池有密闭工作环境，且方便蓄电池的安装与拆卸，升降杆和压盘形成该垃圾桶的压缩垃圾装置，且升降杆与蓄电池呈电性连接，压盘通过螺丝固定在升降杆的下表面，方便对内垃圾桶内的垃圾进行压缩，使得垃圾桶可以储纳更多的垃圾，距离探测器与蓄电池呈电性连接，且其与外控设备呈无线连接，在投入使用前，设置垃圾到压盘的安全距离，到达安全值后，进行垃圾压缩操作，方便外控对垃圾桶内部的垃圾量进行掌控，从而快速提醒景区人员对其进行更换，且方便提醒压盘对桶内垃圾进行压缩。

附图说明

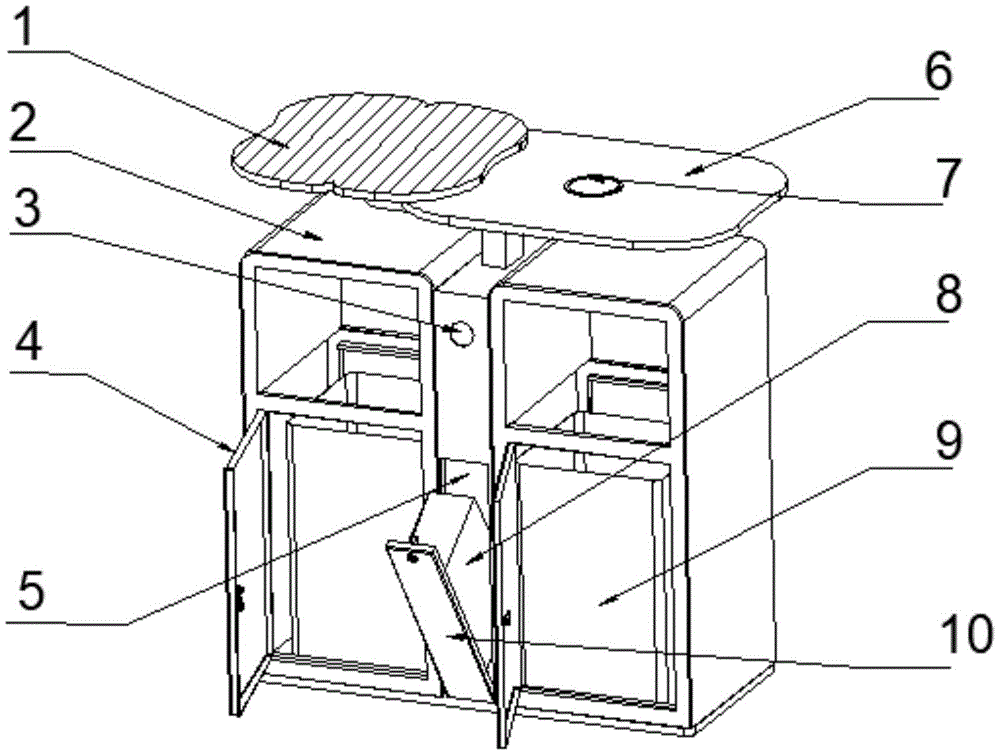

图1为本实用新型结构示意图；

图2为本实用新型侧视结构示意图；

图3为本实用新型压盘面结构示意图。

图中：1、太阳能板，2、外壳，3、信号接收器，4、外拉门，5、空槽，6、支撑板，7、废烟头筒，8、蓄电池，9、内垃圾桶，10、防护门，11、连接空杆，12、旋转锁钮，13、锁扣，14、升降杆，15、压盘、16、距离探测器，17、支撑脚和18、万向轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～3，一种基于物联网的景区垃圾桶，包括太阳能板1、外壳2、信号接收器3、外拉门4、空槽5、支撑板6、废烟头筒7、蓄电池8、内垃圾桶9、防护门10、连接空杆11、旋转锁钮12、锁扣13、升降杆14、压盘15、距离探测器16、支撑脚17和万向轮18；所述太阳能板1安装在连接空杆11的上表面，所述外壳2位于支撑板6的下方，且安装在连接空杆11的下表面，所述信号接收器3安装在防护门10上方，所述外拉门4通过铰接的方式固定在外壳2的正表面，所述空槽5位于两个内垃圾桶9之间，所述支撑板6通过焊接的连接方式固定在连接空杆11中间横杆的上表面上，所述废烟头筒7通过嵌入安放在支撑板6上，所述蓄电池8安置于空槽5内部，所述内垃圾桶9放置在外壳2的内侧，且位于压盘15的正下方，所述防护门10下端与外壳2底部呈铰接，并位于蓄电池8的外侧，所述连接空杆11焊接在太阳能板1与外壳2之间，所述旋转锁钮12安装在防护门10外表面上，所述锁扣13通过螺丝固定在外壳2内侧，并位于内垃圾桶9和外拉门4之间，所述升降杆14连接在外壳2内侧的上表面上，所述压盘15安装在升降杆14的下方，所述距离探测器16位于压盘15下表面的中心，所述支撑脚17的顶端通过焊接分别固定连接在外壳2的下表面四角处，且所述支撑脚17的底端转动连接有万向轮18。

所述太阳能板1与蓄电池8呈电性连接，且其形状与支撑板6和连接空杆11构成类荷叶结构，方便使用新能源对该垃圾桶进行供电，且使得垃圾桶造型更加美观不显突兀，所述信号接收器3与蓄电池8呈电性连接，且其与外控设备呈无线连接，并与距离探测器16通过数据线进行连接，方便外控设备对垃圾桶进行远程掌控，且保证数据传输的稳定性，所述防护门10表面设置有旋转锁钮12，且防护门10关闭时四周与外壳2呈无缝连接，保护防护门10内的蓄电池8，使得蓄电池8有密闭工作环境，且方便蓄电池8的安装与拆卸，所述升降杆14和压盘15形成该垃圾桶的压缩垃圾装置，且升降杆14与蓄电池8呈电性连接，压盘15通过螺丝固定在升降杆14的下表面，方便对内垃圾桶9内的垃圾进行压缩，使得垃圾桶可以储纳更多的垃圾，所述距离探测器16与蓄电池8呈电性连接，且其与外控设备呈无线连接，在投入使用前，设置垃圾到压盘15的安全距离，到达安全值后，进行垃圾压缩操作，方便外控对垃圾桶内部的垃圾量进行掌控，从而快速提醒景区人员对其进行更换，且方便提醒压盘15对桶内垃圾进行压缩。

工作原理：在使用该基于物联网的景区垃圾桶时，在使用前设置垃圾到压盘15的安全距离，距离探测器16检测数据超过到达安全值后，进行垃圾压缩操作，方便提醒压盘15对桶内垃圾进行压缩，在压缩过后，还处于超警戒状态时，将数据传送给信号接收器3，并通过信号接收器3将信号传输给外控设备，方便外控对垃圾桶内部的垃圾量进行掌控，从而快速提醒景区人员对其进行更换，其中蓄电池8对该垃圾桶内部各用电元件进行供电。
