技术领域

本实用新型涉及运动器材技术领域，具体为一种运动器材用脚部固定结构。

背景技术

很多运动器材需要对人体的脚部进行固定，才便于使用，比如仰卧起坐，通常进行仰卧起坐运动时需要两人合作，其中一人平躺屈膝，由另一人双手合抱平躺者小腿并压紧其双脚进行协助，也可以到专门的健身中心，在专业器械辅助下一人完成，在做仰卧起坐时，需要脚部勾靠住器材，将脚部进行夹靠，从而实现拉伸运动，而市场上的普通家用器械结构较为简单，大都是固定式，不方便调节，不能根据使用者的需要，对脚部的夹靠构件进行调节，不方便使用，因此，我们提出了一种运动器材用脚部固定结构来解决上述问题。

实用新型内容

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种运动器材用脚部固定结构，具备方便调节的优点，解决了现有运动器材对脚部固定的装置大都是固定式的问题。

（二）技术方案

为实现上述目的，本实用新型提供如下技术方案：一种运动器材用脚部固定结构，包括横板，所述横板的两端均固定连接有挂环，所述横板的中部固定连接有固定块，所述固定块的顶部固定连接有外方管，所述固定块的两侧均开设有滑槽，所述固定块正面的中部在竖直方向上对称开设有长条孔，所述滑槽的内部活动连接有滑块，所述滑块的一侧开设有安装螺孔，所述滑块的一侧固定连接有支撑杆，所述支撑杆的一端固定连接有弧形块，所述弧形块的内壁固定连接有防滑垫，所述滑块的底部固定连接有弹簧，所述长条孔的内部活动连接有螺纹杆，所述螺纹杆的一端固定连接有扭块，所述外方管的正面和背面均开设有锁紧孔，所述锁紧孔的内部螺纹连接有调节螺栓，所述外方管的左右两侧均固定连接有连接杆，所述连接杆的表面均固定连接有海绵圈，所述外方管的内部活动套接有内方管，所述内方管的前后两侧均开设有通孔。

优选的，所述横板的两端均固定连接有橡胶圈，且橡胶圈的表面开设有防滑纹。

优选的，所述长条孔与滑槽相连通，所述弹簧固定安装在滑槽的底部。

优选的，所述螺纹杆的内端螺纹连接在安装螺孔的内部，所述扭块的内侧固定连接有垫片。

优选的，所述锁紧孔的数量为五个，且五个锁紧孔等间距设置在外方管的表面。

优选的，所述调节螺栓与通孔滑动配合，所述调节螺栓的一端贯穿内方管。

（三）有益效果

与现有技术相比，本实用新型提供了一种运动器材用脚部固定结构，具备以下有益效果：

该运动器材用脚部固定装置，是对运动器材底端脚部固定结构进行改进，通过扭块拧动螺纹杆，拉动弧形块移动，使得弧形块与海绵圈之间的间距改变，能够根据不同使用者的需求进行调节，有利于使用者的脚部勾动或夹靠，从而方便人们进行拉伸运动，通过拧动调节螺栓对内方管的高度进行调节，使用者可以根据自己的身高、喜好自由调节器材上段的高度，适用不同人群的需求。

附图说明

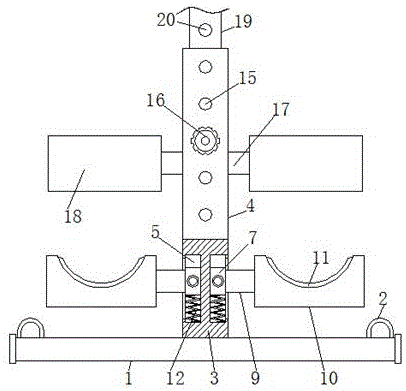

图1为本实用新型结构示意图；

图2为本实用新型固定块结构俯剖图；

图3为本实用新型外方管结构俯剖图。

图中：1横板、2挂环、3固定块、4外方管、5滑槽、6长条孔、7滑块、8安装螺孔、9支撑杆、10弧形块、11防滑垫、12弹簧、13螺纹杆、14扭块、15锁紧孔、16调节螺栓、17连接杆、18海绵圈、19内方管、20通孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种运动器材用脚部固定结构，包括横板1，所述横板1的两端均固定连接有挂环2，有利于弹力拉绳的固定，所述横板1的中部固定连接有固定块3，所述固定块3的顶部固定连接有外方管4，所述固定块3的两侧均开设有滑槽5，所述固定块3正面的中部在竖直方向上对称开设有长条孔6，所述滑槽5的内部活动连接有滑块7，所述滑块7的一侧开设有安装螺孔8，所述滑块7的一侧固定连接有支撑杆9，所述支撑杆9的一端固定连接有弧形块10，所述弧形块10的内壁固定连接有防滑垫11，所述滑块7的底部固定连接有弹簧12，所述长条孔6的内部活动连接有螺纹杆13，所述螺纹杆13的一端固定连接有扭块14，所述外方管4的正面和背面均开设有锁紧孔15，所述锁紧孔15的内部螺纹连接有调节螺栓16，所述外方管4的左右两侧均固定连接有连接杆17，所述连接杆17的表面均固定连接有海绵圈18，运动时可以让腿部受力得到缓冲，增加了训练时的舒适度，所述外方管4的内部活动套接有内方管19，所述内方管19的前后两侧均开设有通孔20。

所述横板1的两端均固定连接有橡胶圈，且橡胶圈的表面开设有防滑纹，能够增大与地面之间的摩擦力，防止运动器材在使用中发生位移；所述长条孔6与滑槽5相连通，所述弹簧12固定安装在滑槽5的底部，当螺纹杆13与安装螺孔8脱离时，弹簧12能够将滑块7进行复位；所述螺纹杆13的内端螺纹连接在安装螺孔8的内部，能够对滑块7的位置进行锁紧固定，达到固定弧形块10高度的目的，所述扭块14的内侧固定连接有垫片，能够与固定块3之间更贴合，提高牢固性；所述锁紧孔15的数量为五个，且五个锁紧孔15等间距设置在外方管4的表面，通过调节螺栓16将内方管19锁紧在不同的锁紧孔15内部时，进而可以对内方管的高度进行调节，使得人们可以根据自身需求进行调节；所述调节螺栓16与通孔20滑动配合，所述调节螺栓16的一端贯穿内方管19，有利于对内方管19进行锁紧固定。

本实用新型的使用过程及优点：本实用新型是对运动器材底端脚部固定结构进行改进，在使用时，通过逆时针拧动调节螺栓16，使得内方管19可以在外方管4的内部拉动，进而可以对对运动器材上段的高度进行调节，使得使用者根据自己的身高和喜好进行调节使用，调节完成后，利用调节螺栓16将两个方管固定在一起，逆时针拧动扭块14，使得螺纹杆13的一端从安装螺孔8的内部脱离，拉动弧形块10，使得弧形块10与海绵圈18之间的间隙变化，以便达到所需要的脚部夹靠空间，从而满足不同使用者的需求，调整完成后，顺时针拧动扭块14，使得螺纹杆13的一端进入到安装螺孔8的内部，使得旋钮14与固定块3的表面顶紧，进而可以将滑块7锁紧固定，使得弧形块10的高度被固定，方便人们的使用。

综上所述，该运动器材用脚部固定装置，是对运动器材底端脚部固定结构进行改进，通过扭块14拧动螺纹杆13，拉动弧形块10移动，使得弧形块10与海绵圈18之间的间距改变，能够根据不同使用者的需求进行调节，有利于使用者的脚部勾动或夹靠，从而方便人们进行拉伸运动，通过拧动调节螺栓16对内方管19的高度进行调节，使用者可以根据自己的身高、喜好自由调节器材上段的高度，适用不同人群的需求。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
