技术领域

本实用新型涉及一种捡球装置，尤其涉及一种乒乓球捡球装置。

背景技术

 在乒乓球训练中，需要大量的乒乓球进行训练，乒乓球往往会滚得到处都是，弯腰去捡，费时费力，而传统手提式捡球装置，需要手臂挪动装置进行捡球，捡球效率低，较为吃力，时间长久，也给工作人员身体增加了负担。

实用新型内容

本实用新型的目的在于提供一种乒乓球捡球装置，以解决上述技术问题。

为实现上述目的本实用新型采用以下技术方案：

一种乒乓球捡球装置，包括侧板、连接板、入球口、前滚轮、后滚轮、连接轴、弧形滑槽、支撑柱、捡球槽、压缩装置、连接座、推杆，两个所述侧板右端上部垂直固定有连接板，所述连接板底部设有入球口，所述侧板左、右端分别设有后滚轮和前滚轮，所述前滚轮的直径大于后滚轮直径，两个所述后滚轮设有连接轴，所述侧板外壁以后滚轮为圆心开有弧形滑槽，所述弧形滑槽底部的侧板外壁垂直固定有支撑柱，两个所述侧板之间设有捡球槽，所述压缩装置两端分别连接与捡球槽和支撑柱，所述捡球槽顶面右部固定有连接座，所述推杆通过连接座与捡球槽铰接。

在上述技术方案基础上，所述捡球槽包括槽体、卡槽、滑轴、橡皮带，所述槽体为底部开口的矩形槽，所述槽体左端底部设有卡槽，所述槽体通过卡槽与连接轴铰接，所述槽体前后侧外壁垂直固定有滑轴，所述滑轴与弧形滑槽滑动连接，所述槽体底部开口处设有多个距离相同的橡皮带，所述两相邻橡皮带间的距离小于乒乓球直径。

在上述技术方案基础上，所述压缩装置包括下套筒、上套筒、压缩弹簧，所述压缩装置上下两端分别设有上套筒和下套筒，所述下套筒与支撑柱连接，所述上套筒与滑轴连接，所述下套筒和上套筒之间连接有压缩弹簧。

在上述技术方案基础上，所述滑轴滑至弧形滑槽最底处，捡球槽底边与地面平行。

与现有技术相比，本实用新型具有以下优点：本实用新型的前滚轮与后滚轮便于带动整体移动，利用手动下压捡球槽的方式实现捡球功能，压缩装置两端支撑于侧板和捡球槽，便于捡球槽反复下压，避免了传统手提式捡球器给工作人员带来的身体负担，结构灵活且省时省力。

附图说明

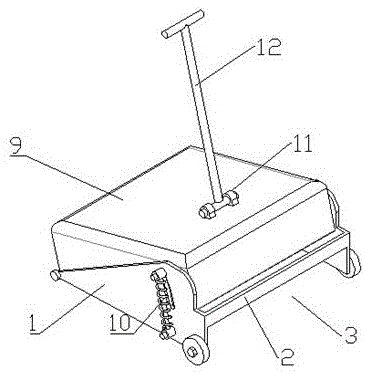

图1为本实用新型外观结构示意图。

图2为本实用新型装配示意图。

图3为本实用新型侧板外观示意图。

图4为本实用新型捡球槽外观结构示意图。

图5为本实用新型捡球槽主视图。

图6为本实用新型压缩装置外观结构示意图。

图中：1、侧板，2、连接板，3、入球口，4、前滚轮，5、后滚轮，6、连接轴，7、弧形滑槽，8、支撑柱，9、捡球槽，10、压缩装置，11、连接座，12、推杆，13、槽体，14、卡槽，15、滑轴，16、橡皮带，17、下套筒，18、上套筒，19、压缩弹簧。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细阐述。

如图1-6所示，一种乒乓球捡球装置，包括侧板1、连接板2、入球口3、前滚轮4、后滚轮5、连接轴6、弧形滑槽7、支撑柱8、捡球槽9、压缩装置10、连接座11、推杆12，两个所述侧板1右端上部垂直固定有连接板2，所述连接板2底部设有入球口3，所述侧板1左、右端分别设有后滚轮5和前滚轮4，所述前滚轮4的直径大于后滚轮5直径，两个所述后滚轮5设有连接轴6，所述侧板1外壁以后滚轮为圆心开有弧形滑槽7，所述弧形滑槽7底部的侧板1外壁垂直固定有支撑柱8，两个所述侧板1之间设有捡球槽9，所述压缩装置10两端分别连接与捡球槽9和支撑柱8，所述捡球槽9顶面右部固定有连接座11，所述推杆12通过连接座11与捡球槽9铰接。

所述捡球槽9包括槽体13、卡槽14、滑轴15、橡皮带16，所述槽体13为底部开口的矩形槽，所述槽体13左端底部设有卡槽14，所述槽体13通过卡槽14与连接轴6铰接，所述槽体13前后侧外壁垂直固定有滑轴15，所述滑轴15与弧形滑槽7滑动连接，所述槽体13底部开口处设有多个距离相同的橡皮带16，所述两相邻橡皮带16间的距离小于乒乓球直径。

所述压缩装置10包括下套筒17、上套筒18、压缩弹簧19，所述压缩装置10上下两端分别设有上套筒18和下套筒17，所述下套筒17与支撑柱8连接，所述上套筒18与滑轴15连接，所述下套筒17和上套筒18之间连接有压缩弹簧19。

所述滑轴15滑至弧形滑槽7最底处，捡球槽9底边与地面平行，利用贪吃蛇的原理，反复运作，操作便利。

本实用新型的工作原理：推动推杆12至乒乓球由入球口进入到捡球槽9底部，下压推杆12槽体沿连接轴为圆心转动，同时滑轴15与弧形滑槽7滑动连接并下压压缩装置10，乒乓球由相邻橡皮带16之间挤入槽体13内，松开推杆12，压缩转至10顶起捡球槽9，反复进操作，完成捡球工作。

以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
