技术领域
本实用新型涉及家庭运动技术领域,具体为一种家庭用便于调节的引体向上装置。
背景技术
目前随着社会的发展,身体的健康问题已经受到越来越多的人们关注,人们喜欢在家庭内进行锻炼,而引体向上是一种较为常用的身体锻炼方式,在家庭内进行引体向上锻炼时需要使用到引体向上装置,而现有的引体向上装置在使用的过程中,无法根据所使用人员身体的身高进行调节,导致使用过程不方便。为此,我们提出一种家庭用便于调节的引体向上装置。
实用新型内容
本实用新型的目的在于提供一种家庭用便于调节的引体向上装置,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:一种家庭用便于调节的引体向上装置,包括定位杆,所述定位杆的左、右两端均固定安装有安装板,所述安装板的侧壁贯穿有固定螺栓,所述安装板内开设有调节腔,所述调节腔内滑动连接有定位板,所述调节腔的侧壁开设有调节槽,所述调节槽包括调节孔,所述调节孔的数量至少为三个,三个所述的调节孔之间开设有连接槽,两个安装板相对侧壁的调节槽内插接有调节杆。
优选的,所述定位杆包括中部定位管,所述中部定位管的左右两端分别插接有连接杆的一端,所述连接杆的另一端与安装板的内侧壁固定连接,所述调节杆包括中部调节管,所述中部调节管的左、右两端分别插接有调节连杆的一端,所述调节连杆的另一端插接至调节孔内固定安装有卡块。
优选的,所述调节腔内固定安装有滑块,所述定位板的下侧壁开设有滑槽,所述滑块与滑槽滑动连接。
优选的,所述定位板的前侧壁贯穿调节腔的前侧壁固定安装有把手,且定位板的上表面开设有卡槽。
优选的,所述调节腔的上侧壁和定位板的上侧壁均开设有插孔,所述插孔内插接有插销,所述插销的顶端固定安装有固定板,所述固定板的右端固定安装有贯穿移动槽的移动杆,所述移动槽开设在调节腔的侧壁。
优选的,所述固定板的上表面固定安装有导向杆,所述导向杆插接至导向管内,所述导向管固定安装在调节腔的内腔上侧壁,所述固定板的上表面固定安装有配重块。
与现有技术相比,本实用新型的有益效果是:一种家庭用便于调节的引体向上装置,设置有定位杆,通过定位杆将两安装板进行固定,保持两个安装板在安装的过程中保持水平,同时,设置有调节槽和调节杆,通过移动调节杆在不同的调节槽内,从而对调节杆的高度进行调节,方便身高不同的人使用,在调节腔内设置有定位板,通过定位板对调节杆进行支撑,保证调节杆可以在调节腔内固定的更加稳定。
附图说明

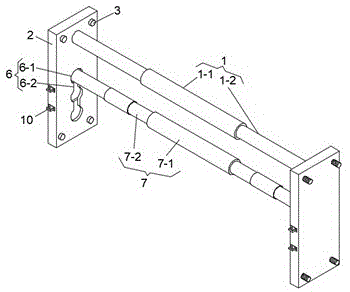

图1为本实用新型结构示意图。
图2为本实用新型安装板的结构示意图。
图3为图2中的a处细节图。
图4为本实用新型调节腔的后视图。
图中:1、定位杆,1-1、中部定位管,1-2、连接杆,2、安装板,3、固定螺栓,4、调节腔,5、定位板,6、调节槽,61、调节孔,62、连接槽,7、调节杆,7-1、中部调节管,7-2、调节连杆,7-3、卡块,8、滑块,9、滑槽,10、把手,11、卡槽,12、插孔,13、插销,14、固定板,15、移动槽,16、移动杆,17、导向杆,18、导向管,19、配重块。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1、图2、图3和图4,本实用新型提供一种技术方案:一种家庭用便于调节的引体向上装置,包括定位杆1,定位杆1的左、右两端均固定安装有安装板2,定位杆1包括中部定位管1-1,中部定位管1的左右两端分别插接有连接杆1-2的一端,连接杆1-2的另一端与安装板2的内侧壁固定连接,通过连接杆1-2在中部定位管1-1内的伸缩,便于两个安装板2的安装在家庭内的两侧墙壁上,使两个安装板2之间的距离可以调节,适用于不同家庭,通过定位杆1可以保证两个安装板2的位置保持水平。
安装板2的侧壁贯穿有固定螺栓3,安装板2通过固定螺栓3固定安装在墙壁上,安装板2内开设有调节腔4,调节腔4内滑动连接有定位板5,调节腔4的侧壁开设有调节槽6,调节槽6包括调节孔61,调节孔61的数量至少为三个,三个的调节孔61之间开设有连接槽62,调节腔4内固定安装有滑块8,定位板5的下侧壁开设有滑槽9,滑块8与滑槽9滑动连接,定位板5通过滑槽9与滑块8的配合,可以在调节腔4内滑动,定位板5的前侧壁贯穿调节腔4的前侧壁固定安装有把手10,通过把手10方便拉动定位板5,如图2中所示,滑块8的中心处开设有开口槽,通过设置开口槽方便调节杆7在调节腔4内进行上、下移动,调节腔4内的定位板5的数量比调节孔61的数量少一个,调节腔4的最下侧壁不设有定位板5。
两个安装板2相对侧壁的调节槽6内插接有调节杆7,调节杆7包括中部调节管7-1,中部调节管7-1的左、右两端分别插接有调节连杆7-2的一端,调节连杆7-2的另一端插接至调节孔61内固定安装有卡块7-3,调节连杆7-2的外侧壁套接有橡胶套,通过橡胶套增加调节连杆7-2的摩擦力,便于对调节连杆7-2进行抓握,通过握住调节连杆7-2可以进行引体向上的锻炼,定位板5的上表面开设有卡槽11,通过将卡块7-3卡接至卡槽11内,使调节杆7在不同的调节孔61内固定。
调节腔4的上侧壁和定位板5的上侧壁均开设有插孔12,插孔12内插接有插销13,插销13的顶端固定安装有固定板14,固定板14的右端固定安装有贯穿移动槽15的移动杆16,移动槽15开设在调节腔4的侧壁,通过插销13插入到插孔12内,对定位板5的位置进行固定,通过可以在移动杆16在移动槽15内的移动,可以使插销13向上移动。
固定板14的上表面固定安装有导向杆17,导向杆17插接至导向管18内,导向管18固定安装在调节腔4的内腔上侧壁,固定板14的上表面固定安装有配重块19,通过导向杆17和导向管18的配合,可以保证固定板14的移动方向,并且通过设置配重块19,加强插销13对定位板5的固定效果,避免在使用调节杆7进行引体向上锻炼的过程中,定位板5发生移动。
工作原理:一种家庭用便于调节的引体向上装置,在需要进行引体向上的端丽时,先将安装板2固定安装在墙壁上,通过设置定位杆1保持两安装板2安装位置的水平,然后根据锻炼人员的高度,对调节杆7的位置进行调节,在调节的过程中,向上拉动移动杆16,使插销13不再插接至插孔12内,然后向外拉动定位板5。从而使调节杆7进入到其他的调节孔61内,使调节连杆7-2两端的卡块7-3进入到其他定位板5表面的卡槽11内进行固定,然后将所拉动的定位板5的位置还原,向下移动移动杆16,使插销13插入到插孔12内,对定位板5的位置进行固定,完成调节杆7位置的调节。
