技术领域

本实用新型涉及起跑器技术领域，尤其涉及一种多向调节的田径起跑器。

背景技术

起跑器也叫助跑器，可以在跑步时作为支撑，帮助运动员在短时间内完成起跑任务，提高短跑速度的运动器，然而，助跑器的脚踏板稳定性不足，导致运动员起跑时扭伤脚踝或拉伤韧带，影响运动员的比赛成绩；

公开号为CN201720009690.6公开了一种田径起跑器，属于体育器材技术领域，所述的田径起跑器包括基座、固定板、防滑销钉、提手、卡槽、踏板支座、脚踏板、转轴、限位孔、定位螺栓、连接块、定位块、定位销、调节杆、扩音器、荧光灯、压力传感器、弹簧、应变片、抢跑处理器，本实用新型提供了一种田径起跑器，能够保证运动员根据脚部舒适度进行调节，保证运动员起跑稳定性；能够保证运动员准确听取发枪命令，避免因为周围嘈杂环境的影响，使运动员出现抢跑的现象；同时，能够对踏板支座进行横向调节，使田径起跑器符合不同运动员的要求，结构较为完善，适用范围更为广泛；现目前的田径起跑器通常不能对踏板支座进行横向调节，导致运动员因起跑不舒适影响比赛成绩，同时也不能对踏板支座进行左右调节，不能满足在弯道进行起跑，因此，有必要对现有的田径起跑器进行改进，在不增加大量成本的前提下，使得田径起跑器的结构更为完善，最大化提高运动员的比赛成绩。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种多向调节的田径起跑器。

为了实现上述目的，本实用新型采用了如下技术方案：

一种多向调节的田径起跑器，包括基座，所述基座的顶部的两侧均开设有多个卡槽，基座的两侧均固定安装有固定板，且固定板上转动连接有多个防滑销钉，位于同一水平面上的两个卡槽内均通过螺栓活动安装有位于基座顶部两侧上的定位块，两个定位块相互远离的一侧均固定连接有连接杆的一端，连接杆的另一端固定连接有踏板支座，所述踏板支座的两侧内壁上活动连接有第一调节杆，第一调节杆上固定安装有脚踏板，所述踏板支座的一侧开设有连接孔，且连接孔内转动连接有第一转动杆，且第一转动杆与脚踏板转动连接，所述踏板支座上开设有放置腔，放置腔的两侧内壁上转动连接有同一个第二转动杆，所述放置腔靠近脚踏板的内壁上开设有两个圆槽，两个圆槽分别位于脚踏板的两侧。

优选的，所述圆槽内均活动安装有活动杆，两个活动杆相互靠近的一侧分别与第一调节杆的两端固定连接，活动杆靠近放置腔的一端开设有螺纹槽，螺纹槽内活动连接有支杆，且支杆的一端延伸至螺纹槽外，支杆位于螺纹槽内的一端上固定安装有螺纹块，且螺纹块与螺纹槽螺纹连接。

优选的，两个支杆远离螺纹块的一端均固定安装有第一锤形齿轮，第二转动杆上套接有两个第二锤形齿轮，且第一锤形齿轮与第二锤形齿轮相啮合。

优选的，所述圆槽的两侧内壁上均开设有限位槽，活动杆的两侧均固定安装有限位块，且限位块与限位槽活动连接。

优选的，所述第二转动杆的一端延伸至踏板支座外，且固定安装有第一传动杆，第一传动杆上开设有螺纹孔，且螺纹孔内螺纹连接有第二传动杆，第二传动杆的两端均延伸至螺纹孔外，且第二传动杆靠近踏板支座的一侧与踏板支座活动连接。

优选的，所述螺纹孔内设有内螺纹，第二传动杆上设有外螺纹，且螺纹孔内的内螺纹与第二传动杆上的外螺纹螺纹连接。

优选的，所述踏板支座靠近第一传动杆的一侧基于第一传动杆为圆形环形开设有多个固定槽，且固定槽与第二传动杆靠近踏板支座的一端活动连接。

优选的，所述脚踏板上开设有固定孔，且固定孔内转动连接有第三转动杆，第三转动杆上转动连接有第二调节杆的一端，第二调节杆的另一端与基座活动连接。

优选的，所述基座的两侧均固定安装有多个调节凹槽，且调节凹槽与第二调节杆活动连接。

优选的，所述基座的顶侧固定安装有把手，且把手上套有橡胶保护套，脚踏板上均活动安装有防滑条。

与现有技术相比，本实用新型的有益效果是：

本实用新型中，通过第二传动杆和第一传动杆的配合，带动第二转动杆运动，从而带动第二锤形齿轮和第一锤形齿轮，使支杆运动，支杆运动带动活动杆和第一调节杆运动，能够达到便与调节脚踏板高度的效果，通过调整定位块放在不同的卡槽上，能够调整脚踏板前后位置的效果，通过将第二调节杆，第二调节杆放置在不同位置的调节凹槽上时，能够达到便于调整脚踏板起跑角度的效果；

本实用新型中能够方便快捷的调接脚踏板不同的位置和角度，实现多向调节，结构简单，使用方便。

附图说明

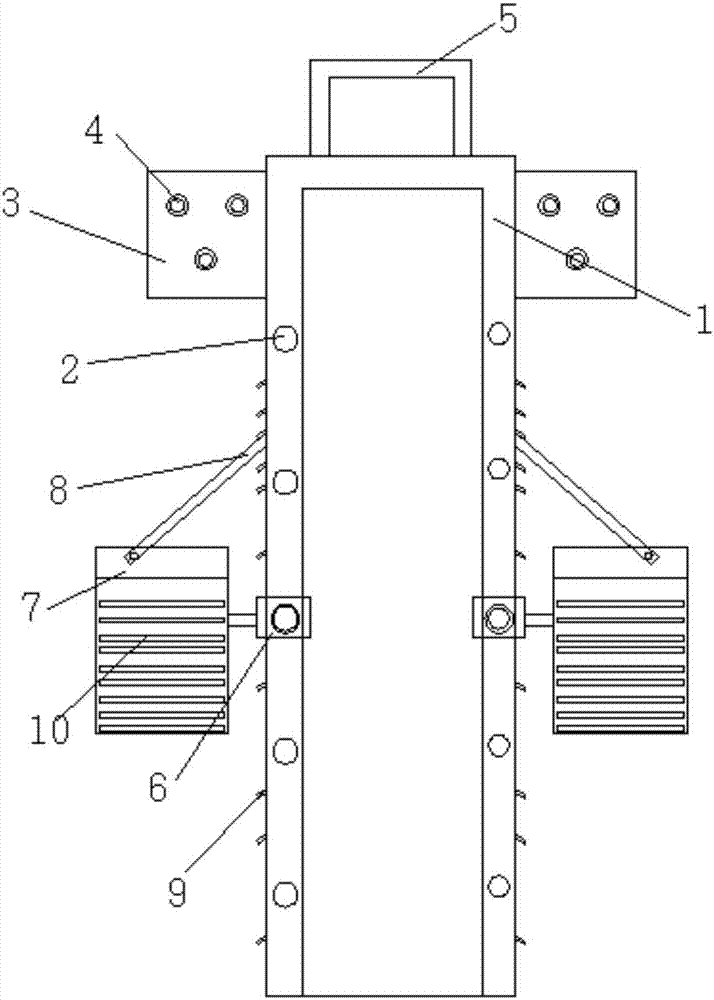

图1为本实用新型提出的一种多向调节的田径起跑器的俯视结构示意图；

图2为本实用新型提出的一种多向调节的田径起跑器的侧视结构示意图；

图3为本实用新型提出的一种多向调节的田径起跑器脚踏板和踏板支座连接的结构示意图；

图4为本实用新型提出的一种多向调节的田径起跑器图3中A部分的结构示意图；

图5为本实用新型提出的一种多向调节的田径起跑器图3中B部分的结构示意图。

图中：1基座、2卡槽、3固定板、4防滑销钉、5把手、6定位块、7脚踏板、8第二调节杆、9调节凹槽、10防滑条、11第一传动杆、12踏板支座、13放置腔、14第二传动杆、15圆槽、16活动杆、17螺纹槽、18支杆、19第一锤形齿轮、20第二锤形齿轮、21第一调节杆、22第一传动杆、23第二传动杆、24固定槽、25限位槽、26限位块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-5，一种多向调节的田径起跑器，包括基座1，基座1的顶部的两侧均开设有多个卡槽2，基座1的两侧均固定安装有固定板3，且固定板3上转动连接有多个防滑销钉4，位于同一水平面上的两个卡槽2内均通过螺栓活动安装有位于基座1顶部两侧上的定位块6，两个定位块6相互远离的一侧均固定连接有连接杆的一端，连接杆的另一端固定连接有踏板支座12，踏板支座12的两侧内壁上活动连接有第一调节杆21，第一调节杆21上固定安装有脚踏板7，踏板支座12的一侧开设有连接孔，且连接孔内转动连接有第一转动杆11，且第一转动杆11与脚踏板7转动连接，踏板支座12上开设有放置腔13，放置腔13的两侧内壁上转动连接有同一个第二转动杆14，放置腔13靠近脚踏板7的内壁上开设有两个圆槽15，两个圆槽15分别位于脚踏板7的两侧，通过第二传动杆23和第一传动杆22的配合，带动第二转动杆14运动，从而带动第二锤形齿轮20和第一锤形齿轮19，使支杆18运动，支杆18运动带动活动杆16和第一调节杆21运动，能够达到便与调节脚踏板7高度的效果，通过调整定位块6放在不同的卡槽2上，能够调整脚踏板7前后位置的效果，通过将第二调节杆8，第二调节杆8放置在不同位置的调节凹槽9上时，能够达到便于调整脚踏板起跑角度的效果；本实用新型中能够方便快捷的调接脚踏板7不同的位置和角度，实现多向调节，结构简单，使用方便。

圆槽15内均活动安装有活动杆16，两个活动杆16相互靠近的一侧分别与第一调节杆21的两端固定连接，活动杆16靠近放置腔13的一端开设有螺纹槽17，螺纹槽17内活动连接有支杆18，且支杆18的一端延伸至螺纹槽17外，支杆18位于螺纹槽17内的一端上固定安装有螺纹块，且螺纹块与螺纹槽17螺纹连接，两个支杆18远离螺纹块的一端均固定安装有第一锤形齿轮19，第二转动杆14上套接有两个第二锤形齿轮20，且第一锤形齿轮19与第二锤形齿轮20相啮合，圆槽15的两侧内壁上均开设有限位槽25，活动杆16的两侧均固定安装有限位块26，且限位块26与限位槽25活动连接，第二转动杆14的一端延伸至踏板支座12外，且固定安装有第一传动杆22，第一传动杆22上开设有螺纹孔，且螺纹孔内螺纹连接有第二传动杆23，第二传动杆23的两端均延伸至螺纹孔外，且第二传动杆23靠近踏板支座12的一侧与踏板支座12活动连接，螺纹孔内设有内螺纹，第二传动杆23上设有外螺纹，且螺纹孔内的内螺纹与第二传动杆23上的外螺纹螺纹连接，踏板支座12靠近第一传动杆22的一侧基于第一传动杆22为圆形环形开设有多个固定槽24，且固定槽24与第二传动杆23靠近踏板支座12的一端活动连接，脚踏板7上开设有固定孔，且固定孔内转动连接有第三转动杆，第三转动杆上转动连接有第二调节杆8的一端，第二调节杆8的另一端与基座1活动连接，基座1的两侧均固定安装有多个调节凹槽9，且调节凹槽9与第二调节杆8活动连接，基座1的顶侧固定安装有把手5，且把手5上套有橡胶保护套，脚踏板7上均活动安装有防滑条10，通过第二传动杆23和第一传动杆22的配合，带动第二转动杆14运动，从而带动第二锤形齿轮20和第一锤形齿轮19，使支杆18运动，支杆18运动带动活动杆16和第一调节杆21运动，能够达到便与调节脚踏板7高度的效果，通过调整定位块6放在不同的卡槽2上，能够调整脚踏板7前后位置的效果，通过将第二调节杆8，第二调节杆8放置在不同位置的调节凹槽9上时，能够达到便于调整脚踏板起跑角度的效果；本实用新型中能够方便快捷的调接脚踏板7不同的位置和角度，实现多向调节，结构简单，使用方便。

工作原理：当使用到起跑器时，通过把手5将起跑器拿到跑道上，调节防滑销钉4使基座1固定在跑道上，当需要调整脚踏板7前后位置时，调节两边的定位块6，使定位块6放置在合适位置的卡槽2上，达到便于调节脚踏板7位置的目的，因运动员对安装在踏板支座12上的脚踏板7高度要求不一样，调整脚踏板7的高度位置时，旋转第二转动杆23，当第二传动杆23脱离固定槽24时，转动第二传动杆23带动第一传动杆22运动，第一传动杆22运动带动第二转动杆14运动，第二转动杆14运动带动第二锤形齿轮20运动，第二锤形齿轮20运动带动第一锤形齿轮19运动，第一锤形齿轮19运动带动支杆18运动，支杆18运动带动活动杆16运动，活动杆16运动带动限位块26在限位槽25内滑动，活动杆16运动带动调节杆21运动，达到便与调节脚踏板7高度位置的目的，当应对在弯道起跑时，需要时脚踏板7有一定的角度，调节第二调节杆8，使得第二调节杆8位于不同位置的调节凹槽9上，达到便于调节脚踏板7角度位置的目的。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
