技术领域

本实用新型涉及体育器械技术领域，尤其涉及一种投篮练习辅助装置。

背景技术

体育器材是竞技体育比赛和健身锻炼所使用的各种器械、装备及用品的总称，体育器材与体育运动相互依存，相互促进，体育运动的普及和运动项目的多样化使体育器材的种类、规格等都得到发展，质量优良、性能稳定、安全可靠的体育器材不但可以保证竞技比赛在公正和激烈的情况下进行，而且还为促进运动水平的提高创造了必要的物质条件。

当篮球练习者进行投篮练习时，每次投篮之后，都需要花费较多的精力去捡篮球，然后再次进行投篮，这就使得投篮练习的效率较低，很难明显的提高投篮水平，因此需要对此作出改进。

实用新型内容

本实用新型的目的是为了解决现有技术中篮球练习者投篮练习时效率低的问题，而提出的一种投篮练习辅助装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种投篮练习辅助装置，包括支撑杆，所述支撑杆一端的外侧壁上固定安装有篮板，所述篮板远离支撑杆一侧的外侧壁上固定安装有篮筐，所述篮板的下侧对称设有两个固定板，两个所述固定板靠近支撑杆一侧的外侧壁上均固定安装有安装板，两个所述安装板上均设有固定装置，两个所述固定板远离支撑杆的一侧均设有篮球收集装置。

优选地，所述固定装置包括插设在安装板底壁上的第一转杆，两个所述固定板一侧的外侧壁上均插设有第二转杆，所述第一转杆和第二转杆的外侧壁上均固定安装有环形凸板，两个所述第一转杆的顶壁上均固定安装有第一锥齿轮，所两个述第二转杆靠近第一转杆的一端均固定安装有第二锥齿轮，两个所述第二转杆的外侧壁上均螺纹连接有夹板。

优选地，所述篮球收集装置包括分别螺纹连接在两个固定板外侧壁上的两个安装杆，两个所述安装杆底端的外侧壁上共同安装有收集网，所述固定板底端的外侧壁上固定安装有底板，所述收集网的底端固定安装有定向框，所述定向框的底壁上固定安装有插杆，且插杆的底端贯穿底板并延伸至底板的下侧。

优选地，所述第一锥齿轮和第二锥齿轮相互啮合。

优选地，两个所述安装杆分别位于篮筐的两侧，且两个固定板的外侧壁上均等距离开设有多个与安装杆螺纹啮合的安装孔。

优选地，所述底板的顶壁上均匀开设有多个与插杆相互配合的插杆孔。

与现有技术相比，本实用新型有如下有益效果：

1、每次投篮之后，篮球会落入收集网内，然后再经收集网和定向框落入指定方向，然后可以到达投篮者附近，避免花费较多的精力去捡篮球，极大地提高了投篮练习速率；

2、可以直接将篮球收集装置固定在篮板两侧的底壁上，不需要借助较大的器材将篮球收集装置固定，操作方便，器材简洁，便于推广使用。

附图说明

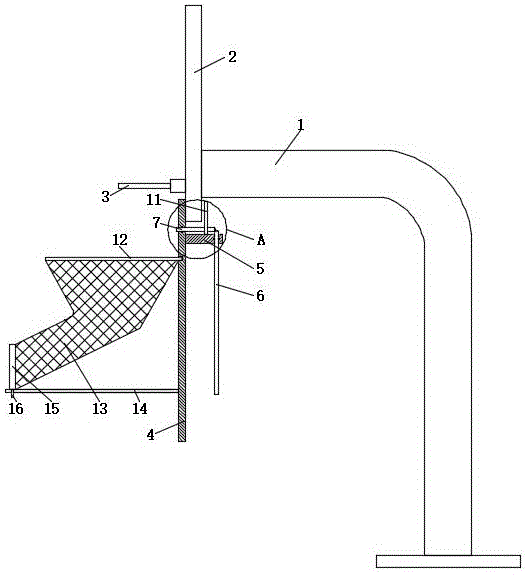

图1为本实用新型提出的一种投篮练习辅助装置的结构示意图；

图2为图1的A部分结构的放大图。

图中：1支撑杆、2篮板、3篮筐、4固定板、5安装板、6第一转杆、7第二转杆、8环形凸板、9第一锥齿轮、10第二锥齿轮、11夹板、12安装杆、13收集网、14底板、15定向框、16插杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种投篮练习辅助装置，包括支撑杆1，支撑杆1一端的外侧壁上固定安装有篮板2，篮板2远离支撑杆1一侧的外侧壁上固定安装有篮筐3，篮板2的下侧对称设有两个固定板4，两个固定板4靠近支撑杆1一侧的外侧壁上均固定安装有安装板5，且安装板5位于篮板2的下侧，两个安装板5上均设有固定装置，固定装置包括插设在安装板5底壁上的第一转杆6，两个固定板4一侧的外侧壁上均插设有第二转杆7，第一转杆6和第二转杆7的外侧壁上均固定安装有环形凸板8，使第一转杆6和第二转杆7只能转动，两个第一转杆6的顶壁上均固定安装有第一锥齿轮9，所两个述第二转杆7靠近第一转杆6的一端均固定安装有第二锥齿轮10，第一锥齿轮9和第二锥齿轮10相互啮合，转动第一转杆6和第一锥齿轮9，第一锥齿轮9与第二锥齿轮10相互啮合，从而可以带动第二锥齿轮10和第二转杆7转动，两个第二转杆7的外侧壁上均螺纹连接有夹板11，转动第二转杆7，第二转杆7与夹板11螺纹啮合，从而带动两个夹板11移动，分别将两个固定板4固定在篮板2上。

两个固定板4远离支撑杆1的一侧均设有篮球收集装置，篮球收集装置包括分别螺纹连接在两个固定板4外侧壁上的两个安装杆12，两个安装杆12分别位于篮筐3的两侧，且两个固定板4的外侧壁上均等距离开设有多个与安装杆12螺纹啮合的安装孔，可以根据需要调节安装杆12的高度，从而方便不同高度的投篮练习者使用，实用性强，两个安装杆12底端的外侧壁上共同安装有收集网13，固定板4底端的外侧壁上固定安装有底板14，收集网13的底端固定安装有定向框15，定向框15的底壁上固定安装有插杆16，且插杆16的底端贯穿底板14并延伸至底板14的下侧，底板14的顶壁上均匀开设有多个与插杆16相互配合的插杆孔，在不同方向练习投篮时，可以方便的将定向框15调节至指向投篮练习者，避免投篮练习者花费较多精力去捡篮球，从而可以加快投篮练习效率。

本实用新型中，将两个安装杆12分别安装在两个固定板4的外侧壁上，将两个固定板4顶端的外侧壁与篮板2底端的外侧壁紧密接触，转动第一转杆6和第一锥齿轮9，第一锥齿轮9与第二锥齿轮10相互啮合，从而带动第二锥齿轮10和第二转杆7转动，第二转杆7与夹板11螺纹啮合，从而带动两个夹板11移动，分别将两个固定板4固定在篮板2上，将定向框15插设在底板14的顶壁上，并将定向框15指向需要练习投篮的方向，每次投篮后，篮球会落入收集网13内，再经收集网13和定向框15落入投篮练习者附近。
