技术领域

本实用新型涉及转运设备技术领域，具体为一种食品垃圾转运设备。

背景技术

食品垃圾是指食堂、餐厅、家庭的餐厨以及食品工业中的废弃垃圾，食品垃圾为生物质废弃物，有机物含量，主要包括淀粉、纤维素、蛋白质等，而且在城市生活垃圾中占有较大比重，在实际生活中，常采用食品垃圾转运设备对这些垃圾进行统一处理和清除，食品垃圾转运设备在城市化道路建设和城市环保性建设过程中占有很大的重要性。

在采用食品垃圾转运设备对生活中的垃圾进行转运的过程中，需对设备中的垃圾进行倾倒，在现实中，多采用人工的方式倾倒，由于采用人工的倾倒过程时间较长，人工劳动强度大，导致了设备的转运效率低，浪费人力的问题，同时在转运工作完成之后，经常不对设备内部进行清理或不方便清理，造成垃圾中的成分对设备腐蚀，导致设备使用寿命较短，成本浪费的问题，现推出一种食品垃圾转运设备。

实用新型内容

针对现有技术的不足，本实用新型提供了一种食品垃圾转运设备，具备转运效率高、节约人力、使用寿命长、节约成本的优点，解决了上述背景技术中提出的问题。

本实用新型提供如下技术方案：一种食品垃圾转运设备，包括机架，所述机架的顶面活动连接有机箱，所述机箱的侧面活动连接有箱门，所述箱门的侧面固定连接有卡销，所述机箱的正面固定连接有卡扣，所述卡销与卡扣卡接，所述机箱的正面且位于卡扣的上方固定连接有滚杆，所述机箱正面和背面的顶端均固定连接有箱耳，所述箱耳上活动套接有主轴，所述主轴的一端延伸至箱耳的下方且固定连接有滚轮，所述主轴位于箱耳上方部分的侧面固定连接有毛刷，所述机箱内腔的正面和背面且位于毛刷的右侧固定连接滑槽，两个所述滑槽均与挡板卡接，所述机架的侧面固定连接有扶手，所述扶手的底面固定连接有调节箱，所述调节箱的内腔固定连接有固定板，所述固定板的内部螺旋套接有螺杆，所述螺杆的一端延伸至调节箱的外部且固定连接有转盘，所述螺杆的另一端活动套接在杆套的内部，所述杆套的底部活动连接有传动杆，所述传动杆与支撑座的顶部活动连接，所述支撑座的底部固定连接在调节箱内腔的底部，所述传动杆的另一端延伸至调节箱的外部且活动连接在机箱的侧面。

精选的，所述滚杆的数量为两个，且滚杆的表面光滑，所述滚杆与滚轮滑动连接。

精选的，所述箱耳上开设有使得主轴移动的轴孔，且轴孔与主轴滑动连接。

精选的，所述螺杆上设有螺纹，所述螺杆位于调节箱上方部分的长度值大于杆套到调节箱底部的距离值。

精选的，所述固定板内设有与螺杆相互配合的螺纹，所述固定板到调节箱底面的距离值大于传动杆位于调节箱外部的一端到调节箱底部的距离值。

精选的，所述毛刷与机箱的内腔紧密贴合，所述毛刷与机箱滑动连接。

与现有技术对比，本实用新型具备以下有益效果：

1、本实用新型通过采用翻转机箱的方式，利用转盘带动螺杆下压，通过杠杆原理将下压的作用力变为上推的作用力，从而使得机箱翻转，将机箱内部的垃圾倾倒，避免了采用人工的方式倾倒，由于采用人工的倾倒过程时间较长，人工劳动强度大，导致了设备的转运效率低，浪费人力的问题，提高了设备的转运效率，同时也节省了劳动力。

2、本实用新型通过采用毛刷对设备机箱内部进行清理的方式，利用滚轮在滚杆上滚动的方式，使得主轴能够在箱耳上滑动，从而带动毛刷滑动对机箱内部进行清理，避免了不对设备内部进行清理，造成垃圾中的成分对设备腐蚀，导致设备使用寿命较短，成本浪费的问题，延长了设备的使用寿命，也节约了成本。

附图说明

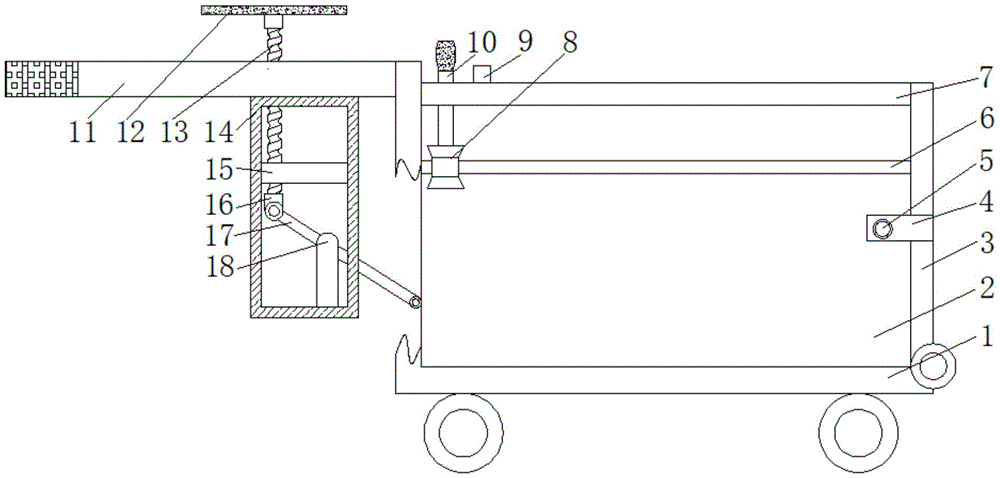

图1为本实用新型结构示意图；

图2为本实用新型结构俯视图；

图3为本实用新型结构机箱侧视图。

图中：1、机架；2、机箱；3、箱门；4、卡销；5、卡扣；6、滚杆；7、箱耳；8、滚轮；9、挡板；10、主轴；11、扶手；12、转盘；13、螺杆；14、调节箱；15、固定板；16、杆套；17、传动杆；18、支撑座；19、毛刷；20、滑槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种食品垃圾转运设备，包括机架1，机架1的顶面活动连接有机箱2，机箱2的侧面活动连接有箱门3，箱门3的侧面固定连接有卡销4，机箱2的正面固定连接有卡扣5，卡销4与卡扣5卡接，通过卡销4与卡扣5的卡接，实现对箱门3的开启与关闭，方便对垃圾进行储存和倾倒，机箱2的正面且位于卡扣5的上方固定连接有滚杆6，滚杆6的数量为两个，且滚杆6的表面光滑，滚杆6与滚轮8滑动连接，设置光滑表面，使得人工能够轻松推动主轴10，从而带动毛刷19对机箱2内腔进行清理，节约了工人的劳动力，体现了结构的实用性，机箱2正面和背面的顶端均固定连接有箱耳7，箱耳7上开设有使得主轴10移动的轴孔，且轴孔与主轴10滑动连接，使得主轴10能够在箱耳7内移动，从而带动毛刷19对机箱2进行清理，体现了结构的合理性，箱耳7上活动套接有主轴10，主轴10的一端延伸至箱耳7的下方且固定连接有滚轮8，主轴10位于箱耳7上方部分的侧面固定连接有毛刷19，毛刷19与机箱2的内腔紧密贴合，毛刷19与机箱2滑动连接，使得毛刷19能够与机箱2内腔接触，从而对机箱2进行清洗，避免了不对设备内部进行清理，造成垃圾中的成分对设备腐蚀，导致设备使用寿命较短，成本浪费的问题，延长了设备的使用寿命，机箱2内腔的正面和背面且位于毛刷19的右侧固定连接滑槽20，滑槽20足够小，不影响毛刷19的移动，两个滑槽20均与挡板9卡接，使用挡板9是避免垃圾与毛刷19接触，导致毛刷19被腐蚀的问题，机架1的侧面固定连接有扶手11，扶手11的底面固定连接有调节箱14，调节箱14的内腔固定连接有固定板15，固定板15内设有与螺杆13相互配合的螺纹，固定板15到调节箱14底面的距离值大于传动杆17位于调节箱14外部的一端到调节箱14底部的距离值，使得初始时，传动杆17位于调节箱14外部的一端低于位于调节箱14内部的一端，从而能够对机箱2的一侧进行升高对垃圾倾倒，从而避免了采用人工的方式倾倒，由于采用人工的倾倒过程时间较长，人工劳动强度大，导致了设备的转运效率低，浪费人力的问题，固定板15的内部螺旋套接有螺杆13，螺杆13上设有螺纹，螺杆13位于调节箱14上方部分的长度值大于杆套16到调节箱14底部的距离值，使得螺杆13位于调节箱14上部的长度足够长，从而能够将杆套16下压至调节箱14内腔的底部，从而能够将机箱2一侧升高，方便垃圾的倾倒，避免了因为长度的问题，导致机箱2升高的高度不够，导致垃圾无法倾倒的问题，螺杆13的一端延伸至调节箱14的外部且固定连接有转盘12，螺杆13的另一端活动套接在杆套16的内部，杆套16的底部活动连接有传动杆17，传动杆17与支撑座18的顶部活动连接，支撑座18的底部固定连接在调节箱14内腔的底部，传动杆17的另一端延伸至调节箱14的外部且活动连接在机箱2的侧面。

工作原理：使用时，首先将垃圾装入挡板9右侧的机箱2内，然后手推扶手11将设备推到指定位置，将卡销4从卡扣5上打开，再打开箱门3，然后转动转盘12，转盘12带动螺杆13转动，通过螺杆13与固定板15的相互作用，使得螺杆13向下运动，螺杆13带动杆套16下压，杆套16带动传动杆17的一端下压，通过杆套16与支撑座18的相互作用，使得传动杆17的另一端上升，从而带动机箱2的一侧上升将机箱2内部的垃圾从箱门3的一侧倒出，待转运过程结束后，首先将挡板9从滑槽20内拿出，再手推主轴10的上端来回移动，主轴10带动滚轮8在滚杆6上滚动，主轴10带动毛刷19来回移动对机箱2内腔清理。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。同时在本实用新型的附图中，填充图案只是为了区别图层，不做其他任何限定。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
