技术领域

本实用新型涉及环保设备技术领域，具体为一种环保随身便携垃圾收集装置。

背景技术

垃圾分类，指按一定规定或标准将垃圾分类储存、分类投放和分类搬运，从而转变成公共资源的一系列活动的总称。分类的目的是提高垃圾的资源价值和经济价值，力争物尽其用。目前，有部分城市已进入垃圾分类的行列，为配合国家政策，提倡环保，实现可持续发展，垃圾分类是必然趋势，人们在进行垃圾分类和垃圾处理方面做了许多努力，但是当人们出行时，不可避免的在路上、景区或其他地方不能随时都能找到垃圾桶，而产生的垃圾又不能随处扔，造成环境污染，只能暂时抓在手里或放在包里，导致出行不便，目前已经出现了随身背着的装饰性分类垃圾桶，但此种垃圾桶以装饰性取胜，但容量较小，且便携性不佳。

基于此，本实用新型设计了一种环保随身便携垃圾收集装置，以解决上述问题。

实用新型内容

本实用新型的目的在于提供一种环保随身便携垃圾收集装置，以解决上述背景技术中提出的人们出行时，不可避免的在路上、景区或其他地方不能随时都能找到垃圾桶，而产生的垃圾又不能随处扔，造成环境污染，只能暂时抓在手里或放在包里，导致出行不便，目前已经出现了随身背着的装饰性分类垃圾桶，但此种垃圾桶以装饰性取胜，但容量较小，且便携性不佳的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种环保随身便携垃圾收集装置，包括折叠波纹方管，所述折叠波纹方管顶部和底部分别固定连接有固定框和托底，所述固定框中间固定连接有分隔条，所述分隔条与托底之间固定连接有柔性隔层，所述固定框顶部固定连接有滑板，所述滑板中间滑动连接有开合盖板，所述固定框顶部开设有穿绳孔，所述穿绳孔内固定连接有连接带，所述连接带中间设有提把，所述提把中间转动连接有收线轴，所述连接带的一端固定连接在收线轴上，所述收线轴外壁固定连接有涡旋弹簧，所述涡旋弹簧一端固定连接在提把侧壁上，所述收线轴侧壁滑动连接有棘轮，所述提把上壁内部转动连接有棘片，所述提把上壁内部固定连接有金属弹片，所述金属弹片位于棘片侧边且二者接触，所述棘轮底部固定安装有错位弹簧，所述提把顶部固定开设有按压框。

优选的，所述滑板为L形滑板，所述开合盖板顶部固定连接有限位凸点，所述限位凸点高度高于滑板高度。

优选的，所述分隔条侧壁及折叠波纹方管内壁均固定连接有底夹板，所述底夹板顶部转动连接有上夹板，所述底夹板与上夹板之间固定安装有扭簧。

优选的，所述收线轴侧壁固定连接有压线盘，所述连接带位于压线盘下方，所述压线盘位于棘轮下方，所述错位弹簧位于压线盘与棘轮之间。

优选的，所述金属弹片原状态为无负荷状态，所述棘轮与棘片配合。

优选的，所述按压框中间固定连接有连板，所述连板与按压框之间滑动连接，所述连板位于棘轮正上方。

与现有技术相比，本实用新型的有益效果是：

1.本实用新型使用携带时，可以直接将该装置放置于随身的背包中或直接拿在手上，使用时，通过直接拉开折叠波纹方管打开形成长方体空间，然后通过直接向往拉开连接带，使连接带变长可以手提或背着，非常便携，便于使用，放包内为扁平状不占很大空间。

2.然后通过手向下按压上夹板将与之匹配的垃圾袋夹在上夹板与下夹板之间，不污染内部，方便循环使用，当随手有垃圾而找不到垃圾桶或不方便扔垃圾时，通过向两侧打开开合盖板，通过设有柔性隔层可以放置两种不同类的垃圾方便垃圾分类，而不用倒垃圾时再去分拣，开合盖板比较翻转式盖板好操作，背在身上不影响视线，方便看包内情况，且防止垃圾意外掉落，极大的方便了人们的出行。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

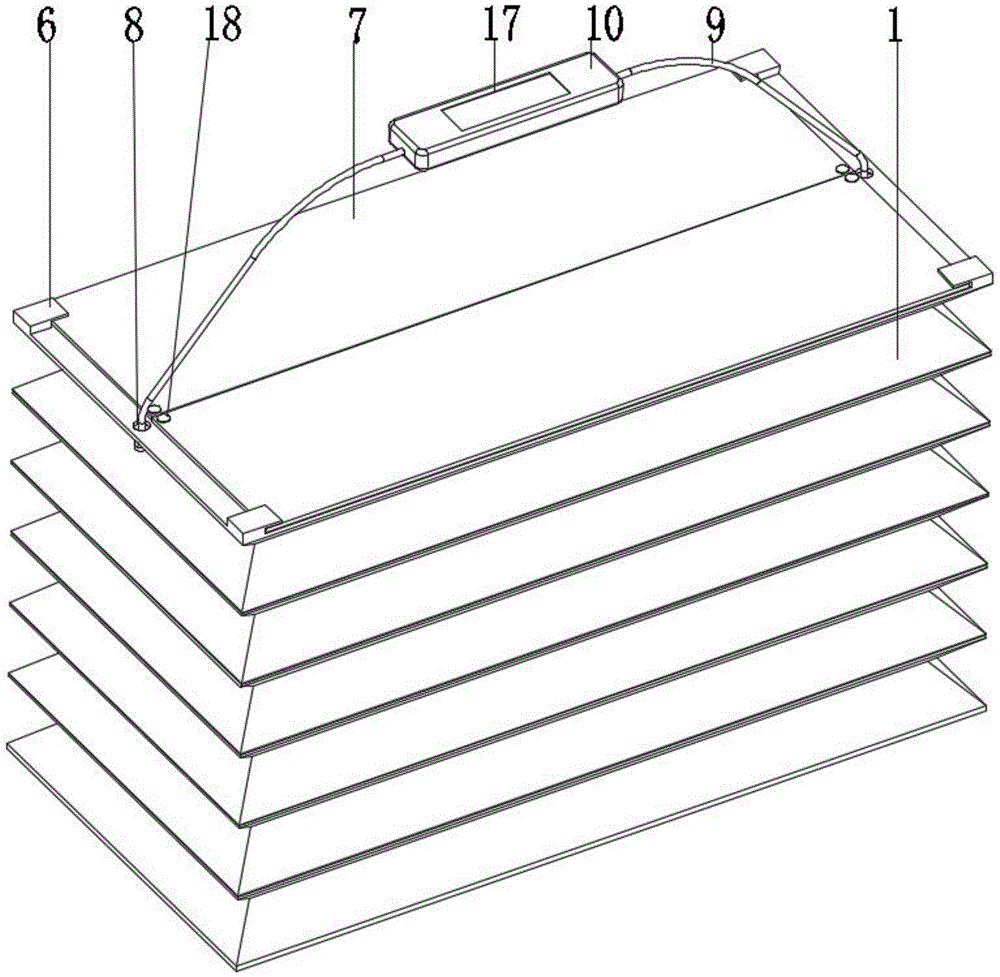

图1为本实用新型俯视角结构示意图；

图2为本实用新型俯视角半剖结构示意图；

图3为本实用新型主视角半剖结构示意图；

图4为本实用新型A部放大结构示意图。

附图中，各标号所代表的部件列表如下：

1-折叠波纹方管，2-固定框，3-托底，4-分隔条，5-柔性隔层，6-滑板，7-开合盖板，8-穿绳孔，9-连接带，10-提把，11-收线轴，12-涡旋弹簧，13-棘轮，14-棘片，15-金属弹片，16-错位弹簧，17-按压框，18-限位凸点，19-上夹板，20-压线盘，21-连板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：

一种环保随身便携垃圾收集装置，包括折叠波纹方管1，折叠波纹方管1顶部和底部分别固定连接有固定框2和托底3，固定框2中间固定连接有分隔条4，分隔条4与托底3之间固定连接有柔性隔层5，固定框2顶部固定连接有滑板6，滑板6中间滑动连接有开合盖板7，固定框2顶部开设有穿绳孔8，穿绳孔8内固定连接有连接带9，连接带9中间设有提把10，提把10中间转动连接有收线轴11，连接带9的一端固定连接在收线轴11上，收线轴11外壁固定连接有涡旋弹簧12，涡旋弹簧12一端固定连接在提把10侧壁上，收线轴11侧壁滑动连接有棘轮13，提把10上壁内部转动连接有棘片14，提把10上壁内部固定连接有金属弹片15，金属弹片15位于棘片14侧边且二者接触，棘轮13底部固定安装有错位弹簧16，提把10顶部固定开设有按压框17。

其中，滑板6为L形滑板6，开合盖板7顶部固定连接有限位凸点18，限位凸点18高度高于滑板6高度。分隔条4侧壁及折叠波纹方管1内壁均固定连接有底夹板，底夹板顶部转动连接有上夹板19，底夹板与上夹板19之间固定安装有扭簧。收线轴11侧壁固定连接有压线盘20，连接带9位于压线盘20下方，压线盘20位于棘轮13下方，错位弹簧16位于压线盘20与棘轮13之间。金属弹片15原状态为无负荷状态，棘轮13与棘片14配合。按压框17中间固定连接有连板21，连板21与按压框17之间滑动连接，连板21位于棘轮13正上方。

本实施例的一个具体应用为：本实用新型使用携带时，可以直接将该装置放置于随身的背包中或直接拿在手上，使用时，通过直接拉开折叠波纹方管1打开形成长方体空间，容量大，然后通过直接向往拉开连接带9，使连接带9变长可以手提或背着，非常便携，便于使用，放包内为扁平状不占很大空间。连接带9变长同时带动收线轴11转动，同时带动棘轮13转动，棘轮13转动同时会将棘片14向外顶出，由于金属弹片15的作用挤压棘片14与棘轮13配合，当棘轮13不转动时，金属弹片15处于无负荷状态，不挤压棘片14，由于棘轮13的轴与收线轴11之间通过轴外壁的限位板滑动连接，所以，收线轴11可以带动棘轮13转动，同时涡旋弹簧12蓄力，拉处连接带9到合适长度后，松开连接带9即可，收线轴11有倒转的趋势，由于棘片14的作用卡住棘轮13使其不能倒转，进而收线轴11不能倒转，所以连接带9可以维持拉出的合适长度而不缩回。

使用完毕收回时，拿出垃圾，直接向下按压折叠波纹方管1，使其收合形成扁平状，然后通过手向下按压连扳21，带动棘轮13向下移动，从而使棘片14与棘轮13错开，使得收线轴11可以倒转，进而将连接带9收回，收回完毕后，手移开，在错位弹簧16的回复力作用下顶起棘轮13回复原位与棘片14配合。

然后通过手向下按压上夹板19将与之匹配的垃圾袋夹在上夹板19与下夹板之间，不污染内部，方便循环使用，当随手有垃圾而找不到垃圾桶或不方便扔垃圾时，通过向两侧打开开合盖板7，开合盖板7在滑板6内滑动，当限位凸点18到达滑板6处时，开合盖板7便不能再向外移动，防止开合盖板7掉落，通过设有柔性隔层5可以放置两种不同类的垃圾方便垃圾分类，而不用倒垃圾时再去分拣，开合盖板7比较翻转式盖板好操作，背在身上不影响视线，方便看包内情况，且防止垃圾意外掉落，极大的方便了人们的出行。

在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
