技术领域

本发明涉及尾气除尘设备技术领域，特别涉及一种尾气洗涤装置。

背景技术

锅炉烟气中所含粉尘(包括飞灰和炭黑)、硫和氮的氧化物都是污染大气的物质，未经净化时其排放指标可能达到环境保护规定指标的几倍到数十倍，控制这些物质排放的措施有燃烧前处理、改进燃烧技术、除尘、脱硫和脱硝等，借助高烟囱只能降低烟囱附近地区大气中污染物的浓度。

然而在锅炉烟气处理的过程中，为了除去烟气中的硫和硝，通常采用喷淋吸收法，在洗涤塔的塔体内设置喷淋管，喷淋管喷淋时也将飞灰一并打湿，使得飞灰浆料堆积在洗涤塔底部内，在洗涤塔的底部通常都安装有排水管，喷淋一段时间后需要开启排水管排出浆料，但是浆料经过这段时间的静置后会沉淀堆积在排水管上部，使得在排出澄清液体时会将沉淀物一同排出，导致排出液体较为浑浊，同时沉淀物粘接在洗涤塔底壁上不易于排出，如公开号为CN208541995U的一种锅炉尾气喷淋装置、公开号为CN208541954U的一种稀土加工锅炉尾气用的喷淋塔，其均通过水泵将液体导入洗涤塔底部将沉淀物冲起，但是由于水泵成本较高，且容易损坏，使得其不适用于一些小型生产厂家。

还有就是喷淋管所喷出的液体容易从洗涤塔顶部的排气口喷出，具体如公开号为CN208541955U的一种稀土加工锅炉尾气洗涤装置，其在长时间使用后，在筛网顶端容易淤积杂质将其堵塞，从而影响气体的流通。

发明内容

本发明的目的就是为了解决上述问题而提供一种尾气洗涤装置。

本发明的技术问题主要通过下述技术方案得以解决：

一种尾气洗涤装置，包括洗涤塔，该洗涤塔顶部设置有排气口，其底部设置有出水管，且洗涤塔侧壁下半部还设置有进气管，所述洗涤塔侧壁顶部设置有位于进气管上方且延伸至洗涤塔内的喷淋管，所述喷淋管上方的洗涤塔内设置有过滤机构，其中位于进气管下方的洗涤塔内漏斗状导流罩，且位于导流罩下方的洗涤塔侧壁上设置有操作开口，所述过滤机构包括圆环，在圆环内上下并列设置有多组圆形过滤网，其中圆环外侧壁两侧分别设置有贯穿洗涤塔侧壁的螺杆，且洗涤塔外侧的螺杆上螺接有将其锁紧在洗涤塔侧壁上的螺母，所述出水管进口端延伸至洗涤塔内，其中位于操作开口下方的洗涤塔侧壁上设置有与出水管上控制阀下游处管身连接的溢流管，且位于出水管外侧的洗涤塔底壁上设置有排污管，所述喷淋管由母管及支管组成，其中母管及支管的侧壁上均匀设置有喷淋孔。

优选的，所述螺杆末端水平设置有位于洗涤塔外侧的把手。

优选的，所述进气管倾斜向下设置，其中进气管的进口端高于其出口端。

优选的，所述过滤网数量为三组，其中位于中间处的过滤网孔径小于其上下两侧的过滤网孔径。

优选的，所述洗涤塔安装在裙座上，其中排污管及出水管的出料端均贯穿裙座侧壁。

优选的，所述出水管进口端与洗涤塔底壁之间的间距为5～10cm。

本发明的有益效果是：

1、由于下方过滤网会被喷淋管顶部喷出的液体进行冲刷使得其较为干净，而当使用一段时间后上方的过滤网上可能淤积杂质，那么此时可通过拧松螺母，并旋转螺杆以其为轴心带动位于洗涤塔内的圆环及过滤网进行180度旋转，实现将过滤网进行翻转的目的，使得位于上方的过滤网此时翻转至下方，并拧紧螺母将螺杆锁紧在洗涤塔侧壁上，那么此时从喷淋管顶端喷出的液体则能对此时位于下方的过滤网起到冲刷作用，防止有杂质淤积在过滤网上将其堵塞，从而影响尾气的排放工作。

2、打开出水管将澄清液体排出时，由于出水管进口端与洗涤塔底部具有较大的高低落差，导致其进口端远离洗涤塔底部的沉淀层，那么使得位于洗涤塔底部的沉淀物则不易于与澄清液体一同经出水管排出，而在出水管顶部液体排干后，在排干出水管进口端上方的液体后，需要排出沉淀物及残余的液体时，可通过操作开口将工具伸入洗涤塔内搅动沉淀物使其与残余液体混合形成浑浊液体一同经排污管排出。从而降低对如水泵等机械的需求。

附图说明

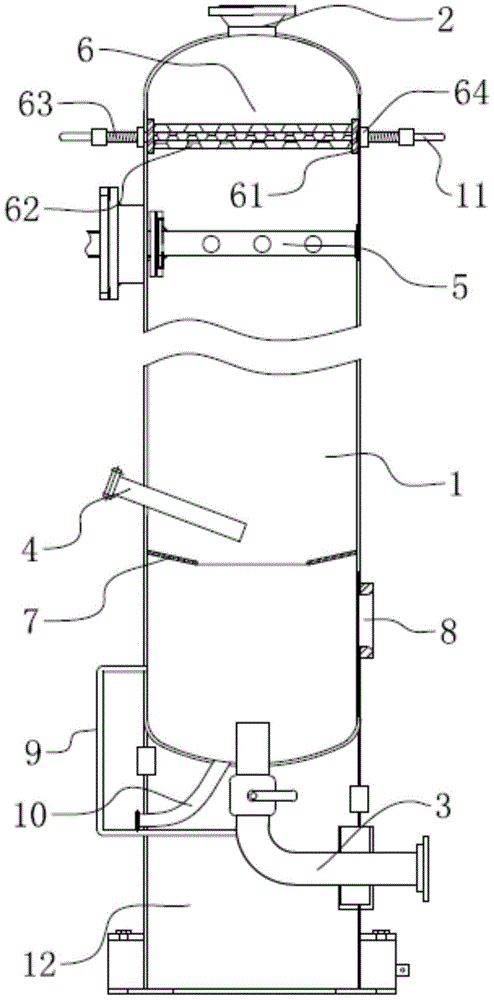

图1是本发明的结构示意图；

图2是本发明中喷淋管的结构示意图；

图3是本发明中过滤机构的俯视图。

图中：1、洗涤塔，2、排气口，3、出水管，4、进气管，5、喷淋管，51、母管，52、支管，53、喷淋孔，6、过滤机构，61、圆环，62、过滤网，63、螺杆，64、螺母，7、导流罩，8、操作开口，9、溢流管，10、排污管，11、把手，12、裙座。

具体实施方式

下面通过实施例，并结合附图1-3，对本发明的技术方案作进一步具体的说明。

一种尾气洗涤装置，包括安装在裙座12上的洗涤塔1，该洗涤塔1顶部设置有排气口2，其底部设置有出水管3，且洗涤塔1侧壁下半部还设置有进气管4，所述洗涤塔1侧壁顶部设置有位于进气管4上方且延伸至洗涤塔1内的喷淋管5，本发明在使用时通过进气管4将锅炉尾气导入洗涤塔1内，同时尾气在洗涤塔1内上冒，而上冒的尾气通过喷淋管5喷淋从而实现将尾气中的粉尘打湿并与液体一同掉落至洗涤塔1底部储存，当喷淋一段时间后开启出水管3排出洗涤塔1底端的液体，其中经过喷淋清洗后的尾气通过排气口2排出。

本实施例中喷淋管5由母管51及支管52组成，其中母管51及支管52的侧壁上均匀设置有喷淋孔53，(也就是说母管51及支管52上下两侧的弧形壁上均设置有喷淋孔)53，那么在使用时通过高压水泵及水管给喷淋管5供水，其中液体逐渐填充满母管51及支管52，而母管51及支管52内的高压液体通过喷淋孔53喷出并均匀喷射到喷淋管5上下两侧的洗涤塔1内，那么从洗涤塔1底部上冒带有粉尘的尾气与液体接触，液体与粉尘接触并与其一同掉落至洗涤塔1底部储存，同时有部分液体会从喷淋管5上方的喷淋孔喷出，并与上冒至喷淋管5上方带有粉尘的尾气混合，从而将尾气中的该部分粉尘打湿并一同掉落至洗涤塔1底部，使得尾气中粉尘去除更为彻底。

其中尾气中会夹杂少量的漂浮物，而有些漂浮物在洗涤塔1内上升时由于未能与液体混合所以会透过排气口2排出，所以说本实施例中在最上方喷淋管5顶部的洗涤塔1内设置有过滤机构6，所述过滤机构6包括圆环61，在圆环61内上下并列设置有多组圆形过滤网62，其中圆环62外侧壁两侧分别设置有贯穿洗涤塔1侧壁的螺杆63，且洗涤塔1外侧的螺杆63上螺接有将其锁紧在洗涤塔1侧壁上的螺母64。

本实施例中过滤网62数量为三组，其中位于中间处的过滤网62孔径小于其上下两侧的过滤网62孔径，且中间处过滤网62的孔径不大于0.3cm，那么在使用时从洗涤塔1底部上升经过洗涤的尾气透过上下多组过滤网62的孔径上冒，并最终从排气口2排出，此时上下多组过滤网62能对其气体进行多级过滤作用，以将气体中的漂浮物过滤，使得其不会与其他一同从排气口2排出。并且从上方喷淋管5顶部喷淋孔喷出的液体则会大部分被上下多组孔径之间错开设置的过滤网62挡住使其折向并下落。

如图1、3所示，由于下方过滤网62会被喷淋管5顶部喷出的液体进行冲刷使得其较为干净，而当使用一段时间后上方的过滤网62上可能淤积杂质，那么此时可通过拧松螺母64，并旋转螺杆63以其为轴心带动位于洗涤塔1内的圆环61及过滤网62进行180度旋转，实现将过滤网62进行翻转的目的，使得位于上方的过滤网62此时翻转至下方，并拧紧螺母64将螺杆63锁紧在洗涤塔1侧壁上，防止圆环61及过滤网62在洗涤塔1内继续旋转，那么此时从喷淋管5顶端喷出的液体则能对此时位于下方的过滤网62起到冲刷作用，防止有杂质淤积在过滤网62上将其堵塞，从而影响尾气的排放工作。

如图1所示，出水管3进口端延伸至洗涤塔1内，该出水管3进口端与洗涤塔1底壁之间的间距为5～10cm，当洗涤塔1内完成洗涤工作后，位于洗涤塔1底部的液体静止一段时间后，液体中所含的杂质会在洗涤塔1底部形成一层沉淀层，那么在打开出水管3将澄清液体排出时，由于出水管3进口端与洗涤塔1底部具有较大的高低落差，导致其进口端远离洗涤塔1底部的沉淀层，那么使得位于洗涤塔1底部的沉淀物则不易于与澄清液体一同经出水管3排出，而在出水管3顶部液体排干后，可通过位于出水管3外侧洗涤塔1底壁上的排污管10将洗涤塔1底部沉淀物及残余液体一同排出。

由于沉淀物粘接在洗涤塔1底壁上不易于排出，所以在位于进气管4下方的洗涤塔1内漏斗状导流罩7，且位于导流罩7下方的洗涤塔1侧壁上设置有操作开口8，而在液体淤积在洗涤塔1底部内后，可能有少量的杂质漂浮在液体表面上需要清理，此时人们可通过操作开口8处将身体探入或者将工具伸入的方式对洗涤塔1内漂浮在液体表面上的杂质进行清理。

如图1所示，在操作开口8下方的洗涤塔1侧壁上设置有与出水管3上控制阀下游处管身连接的溢流管9，其中溢流管9与操作开口8之间的间距为5～10cm，当洗涤塔1内液位漫过溢流管9后会经其溢出，那么此时人们则可停止洗涤工作，防止洗涤塔1内的液位继续上升从操作开口8处大量溢出，同时在液体从喷淋管5掉落下后，液体会掉落至导流罩7内并从其底部最小开口端流至洗涤塔1中间处，此时导流罩7能防止落下的液体掉落至操作开口8处，并由操作开口8射出。

本实施例中在排干出水管3进口端上方的液体后，需要排出沉淀物及残余的液体时，可通过操作开口8将工具伸入洗涤塔1内搅动沉淀物使其与残余液体混合形成浑浊液体一同经排污管10排出。

作为一种优选方案，在螺杆63末端水平设置有位于洗涤塔1外侧的把手11。其中可通过旋转把手11带动螺杆63进行旋转，并且还可通过水平的把手11知晓位于洗涤塔1内的圆环61及过滤网62是否处于水平状态。

以上对本发明的一个实施例进行了详细说明，但所述内容仅为本发明的较佳实施例，不能被认为用于限定本发明的实施范围。凡依本发明申请范围所作的均等变化与改进等，均应仍归属于本发明的专利涵盖范围之内。
