技术领域

本实用新型涉及垃圾处理技术领域，特别涉及一种垃圾处理用破碎机。

背景技术

现有的固体生活垃圾的处理方式包括焚烧、深埋、深加工等，在深加工领域需要对固体生活垃圾进行破碎处理，现有的固体生活垃圾破碎处理方式大致分为干氏破碎、湿式破碎、干湿式破碎；现有技术处理时需要根据破碎物的硬度、脆度等情况选择相应的破碎机，现有的垃圾处理用破碎机遇到湿度较大的固体垃圾时容易将过滤网堵塞，且破碎刀对湿度较大的垃圾处理难度较大，长时间对湿度大的垃圾处理，会缩短破碎装置的使用寿命，机器磨损较大，而且现有的破碎机垃圾排除效果并不理想，易在破碎箱内部造成大量垃圾堆积，无法排除，故此，我们提出了一种垃圾处理用破碎机。

实用新型内容

本实用新型的主要目的在于提供一种垃圾处理用破碎机，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种垃圾处理用破碎机，包括破碎箱，所述破碎箱的上端中部开有投放口，所述破碎箱的左端上部穿插连接有控制装置，所述破碎箱的下端四角均焊接有支撑柱，所述支撑柱下端共同连接有底座，所述破碎箱的前端下部固定连接有排出口，所述破碎箱的下端中部穿插连接有破碎装置，且破碎装置位于控制装置的下方并与其不接触，所述破碎箱内下部固定连接有过滤板和斜板，且斜板位于过滤板的下方，所述破碎箱的前后箱壁上部均固定连接有烘干机。

优选的，所述控制装置的主要结构有转块、传动板和烘干盒，所述传动板的前后部均为圆环形结构，所述传动板的后部设置有卡槽，所述转块的左端后部固定连接有控制杆，所述控制杆的左端固定连接有控制块，所述转块的右端前部固定连接有连接杆，所述连接杆的右部固定连接在传动板的中部，所述传动板的右端前部和后部均穿插连接有固定杆，所述烘干盒设置有两组，所述烘干盒的上端中部均开有收集槽，所述烘干盒的左端中部均固定连接有限位杆，所述烘干盒的右端中部均固定连接有一个安装杆，所述传动板通过固定杆将两组烘干盒均固定连接在传动板的右端。

优选的，所述卡槽的尺寸略大于限位杆的尺寸，且传动板与限位杆位于同一水平线上，所述限位杆的长度大于固定杆的长度。

优选的，所述控制杆穿插连接在破碎箱的左端上部且控制块位于破碎箱的左方，所述安装杆均通过轴承套活动连接在破碎箱的右侧箱壁上部将烘干盒与破碎箱活动连接，所述烘干盒均位于两个烘干机之间且不接触。

优选的，所述破碎装置包括电机、转杆、转盘和破碎刀，所述转杆的下端固定连接在电机的输出端，所述转杆的上端固定连接在转盘的下端中部，所述破碎刀刀刃为弧形结构，所述破碎刀固定连接在转盘的上端且呈环形分布。

优选的，所述斜板和过滤板均通过轴承套套接在转杆的外表面，所述斜板的上端面呈35度角倾斜，且斜板的上端面与排出口的下槽壁位于同一水平面。

与现有技术相比，本实用新型具有如下有益效果：

1、通过设置控制装置，通过转动控制块带动控制杆转动，实现转块带动连接杆转动，从而带动传动板转动，进而带动烘干盒的翻转，可以对收集槽垃圾的投放进行人为控制，通过设置烘干机，可以对湿度较大的垃圾进行先烘干后粉碎处理，避免直接对湿度较大的垃圾进行破碎导致滤板堵塞现象，延长了破碎装置的使用寿命；

2、通过在设置破碎刀的外表面设置弧形刀刃，便于破碎刀全方位对垃圾进行破碎，破碎充分彻底，通过设置斜板，便于使破碎后的垃圾自由滑落，避免垃圾在破碎箱边角堆积无法完全排除的现象。

附图说明

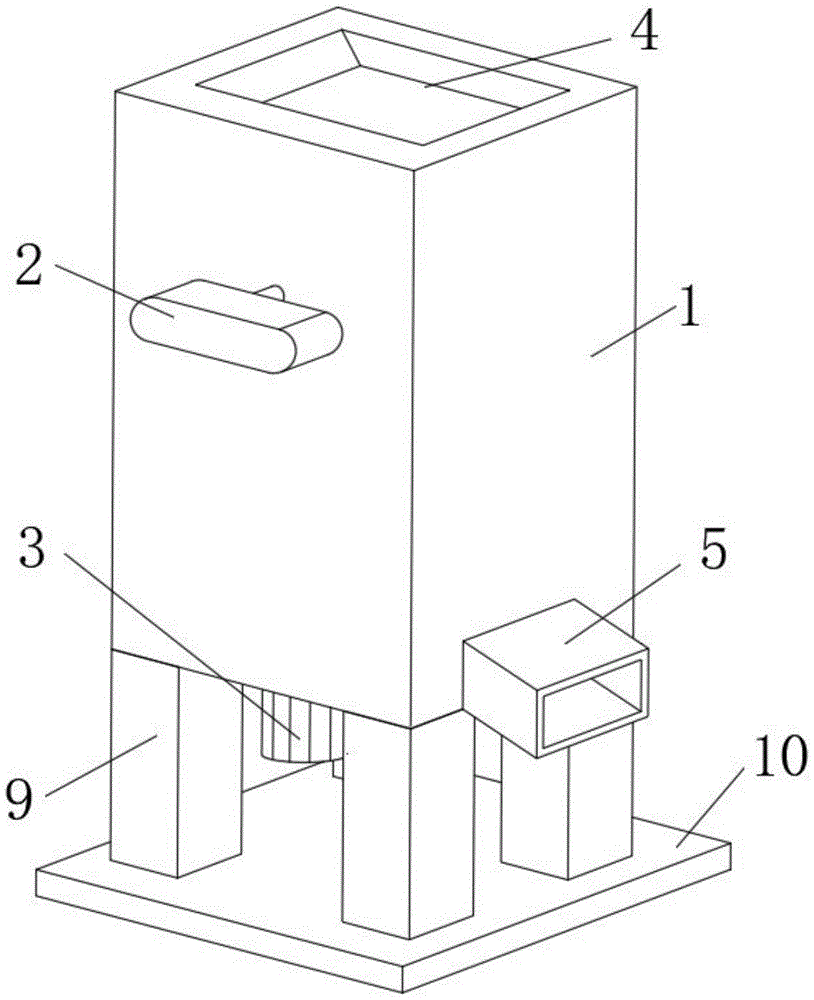

图1为本实用新型一种垃圾处理用破碎机的整体结构示意图；

图2为本实用新型一种垃圾处理用破碎机的破碎箱的剖视图；

图3为本实用新型一种垃圾处理用破碎机的控制装置的结构示意图；

图4为本实用新型一种垃圾处理用破碎机的破碎装置的结构示意图。

图中：1、破碎箱；2、控制装置；3、破碎装置；4、投放口；5、排出口；6、烘干机；7、过滤板；8、斜板；9、支撑柱；10、底座；21、控制块；22、控制杆；23、转块；24、连接杆；25、传动板；26、固定杆；27、烘干盒；28、收集槽；29、限位杆；30、卡槽；31、电机；32、转杆；33、转盘；34、破碎刀；35、安装杆。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

如图1-4所示，一种垃圾处理用破碎机，包括破碎箱1，破碎箱1的上端中部开有投放口4，破碎箱1的左端上部穿插连接有控制装置2，破碎箱1的下端四角均焊接有支撑柱9，支撑柱9下端共同连接有底座10，破碎箱1的前端下部固定连接有排出口5，破碎箱1的下端中部穿插连接有破碎装置3，且破碎装置3位于控制装置2的下方并与其不接触，破碎箱1内下部固定连接有过滤板7和斜板8，且斜板8位于过滤板7的下方，破碎箱1的前后箱壁上部均固定连接有烘干机6。

控制装置2的主要结构有转块23、传动板25和烘干盒27，传动板25的前后部均为圆环形结构，传动板25的后部设置有卡槽30，便于将限位杆29卡接在卡槽30内起限位作用，转块23的左端后部固定连接有控制杆22，控制杆22的左端固定连接有控制块21，转块23的右端前部固定连接有连接杆24，连接杆24的右部固定连接在传动板25的中部，传动板25的右端前部和后部均穿插连接有固定杆26，烘干盒27设置有两组，烘干盒27的上端中部均开有收集槽28，烘干盒27的左端中部均固定连接有限位杆29，烘干盒27的右端中部均固定连接有一个安装杆35，传动板25通过固定杆26将两组烘干盒27均固定连接在传动板25的右端；卡槽30的尺寸略大于限位杆29的尺寸，且传动板25与限位杆29位于同一水平线上，限位杆29的长度大于固定杆26的长度，便于其限位作用；控制杆22穿插连接在破碎箱1的左端上部且控制块21位于破碎箱1的左方，安装杆35均通过轴承套活动连接在破碎箱1的右侧箱壁上部将烘干盒27与破碎箱1活动连接，烘干盒27均位于两个烘干机6之间且不接触；破碎装置3包括电机31、转杆32、转盘33和破碎刀34，转杆32的下端固定连接在电机31的输出端，转杆32的上端固定连接在转盘33的下端中部，破碎刀34刀刃为弧形结构，使破碎更加充分彻底，破碎刀34固定连接在转盘33的上端且呈环形分布；斜板8和过滤板7均通过轴承套套接在转杆32的外表面，斜板8的上端面呈35度角倾斜，且斜板8的上端面与排出口5的下槽壁位于同一水平面，便于使破碎后的垃圾从斜板8的上端自由滑落，从排出口5排出。

需要说明的是，本实用新型为一种垃圾处理用破碎机，在垃圾处理破碎过程中，将湿度较大的垃圾从投放口4投放到烘干盒27上端的收集槽28内，打开烘干机6，使烘干机6对收集槽28内湿度较大的垃圾进行烘干，当收集槽28内的垃圾烘干后，通过向下转动控制块21带动控制杆22向下转动，使转块23向下转动，从而通过连接杆24带动传动板25向下转动，使烘干盒27向下翻转，将收集槽28内烘干后的垃圾倒入过滤板7上端，再向上转动控制块21带动控制杆22向上转动，使转块23向上转动，从而通过连接杆24带动传动板25向上转动，使烘干盒27向下翻转，通过卡槽30卡接在后部的限位杆29中部将烘干盒27固定，通过打开电机31使转杆32转动，带动转盘33转动，使破碎刀34对过滤板7上端的垃圾进行充分破碎，破碎后的垃圾通过过滤板7进入斜板8上端，受重力作用，自由滑落，从排出口5排出，该破碎机破碎充分，可以对湿度较大的垃圾进行处理，破碎范围广，便于操作，可广泛推广使用。
