技术领域

本实用新型涉及建筑设备技术领域，尤其涉及一种废料分类装置。

背景技术

建筑垃圾是指建设、施工单位或个人对各类建筑物、构筑物、管网等进行建设、铺设或拆除、修缮过程中所产生的渣土、弃土、弃料、淤泥及其他废弃物。如果不对这些建筑垃圾进行处理，一方面他们会对环境产生坏的影响，另一方面丑化城市面貌，现有的建筑废料收集装置无法将细小金属配件进行收集，达不到废物利用的目的。

现有的建筑废料中会掺杂着固体废料和液体废料，现有的分类装置大多是对固体废料进行筛选再次回收利用，但是液体废料中一般都未施工过程中的油体，不进行回收会极大的污染环境，因此，发明一种废料分类装置很有必要。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种废料分类装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种废料分类装置，包括支架，所述支架内侧设有顶板，所述顶板底部设有支撑板，所述支撑板两侧均设有安装块，所述安装块固定设置于支架内壁表面，所述安装块与支撑板之间固定设有滤网，所述支撑板底部设有转动板，所述转动板外侧表面环绕设有密封板，所述密封板顶部设有过滤板，所述密封板外侧连接有电磁阀，所述转动板底部设有电机，所述转动板与电机传动连接，所述电机两侧均设有第一储液箱。

优选的，所述顶板固定设置于支架内侧，所述顶板内部设有入料口，所述入料口设置于滤网顶部。

优选的，所述支撑板顶部表面设有固定板，所述固定板两侧均设有推板，所述推板形状设置为L形，所述推板与固定板之间均匀设有电动推杆。

优选的，所述安装块内壁底部设有滑槽，所述过滤板顶部设有滑块，所述滑块与滑槽相匹配。

优选的，所述第一储液箱设置于密封板底部，所述第一储液箱外侧设有第二储液箱，所述第二储液箱设置于过滤板底部。

优选的，两个所述支架之间设有底板，所述电机和第一储液箱均设置于底板顶部，所述滤网外侧设有滑板，所述滑板固定设置于支架外侧，所述滑板底部设有储料箱，所述储料箱表面设有控制面板，所述控制面板包括控制开关、控制单元、数据存储模块、定时模块和数据传输模块，所述控制面板通过传输线缆与电机和电磁阀连通。

本实用新型的有益效果为：本实用新型中，通过设有转动板和电机，废料中的液体滑落至转动板表面，电机工作带动转动板转动，其表面的液体中的水和油由密度不同的会呈现分层状态，油在转动过程中通过过滤板进入第二储液箱内收集，打开电磁阀密封板内侧的水会流入第一储液箱内，实现快速的固液、水油的分离工作，有效的对废料进行分类，便于后续的回收再利用，达到保护环境节省能源的效果；通过设有滤网和固定板，废料堆积在滤网表面，液体废料会通过滤网向下滑落，电动推杆工作可以通过推板将过滤完的固体废料推向滑板，由滑板将废料滑落存储在储料箱内，实现对废料快速的处理工作。

附图说明

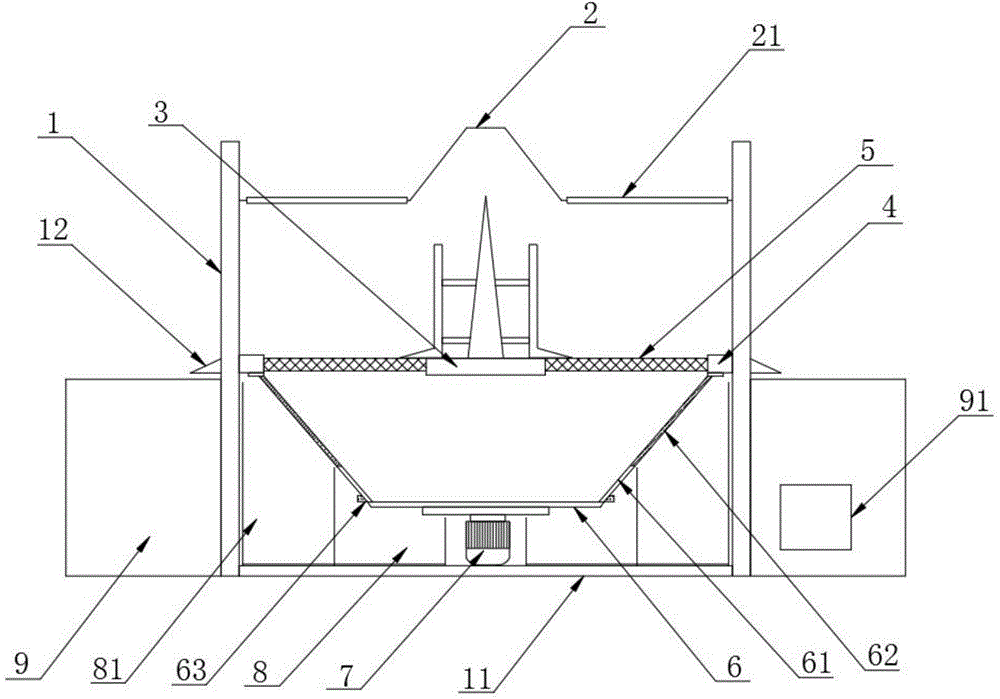

图1为本实用新型的整体结构示意图；

图2为本实用新型的安装块安装结构示意图；

图3为本实用新型的支持板结构示意图；

图中标号：1支架、11底板、12滑板、2顶板、21入料口、3支撑板、31固定板、32推板、33电动推杆、4安装块、5滤网、6转动板、61密封板、62过滤板、63电磁阀、7电机、8第一储液箱、81第二储液箱、9储料箱、91控制面板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3所示的一种废料分类装置，包括支架1，所述支架1内侧设有顶板2，所述顶板2底部设有支撑板3，所述支撑板3两侧均设有安装块4，所述安装块4固定设置于支架1内壁表面，所述安装块4与支撑板3之间固定设有滤网5，所述支撑板3底部设有转动板6，所述转动板6外侧表面环绕设有密封板61，所述密封板61顶部设有过滤板62，所述密封板61外侧连接有电磁阀63，所述转动板6底部设有电机7，所述转动板6与电机7传动连接，所述电机7两侧均设有第一储液箱8。

所述顶板2固定设置于支架1内侧，所述顶板2内部设有入料口21，所述入料口21设置于滤网5顶部，废料堆积在滤网5表面，液体废料会通过滤网向下滑落，可以根据需求在顶板2底部设置压向废料的压力机构，加快废料液体流动速度。

所述支撑板3顶部表面设有固定板31，所述固定板31两侧均设有推板32，所述推板32形状设置为L形，所述推板32与固定板31之间均匀设有电动推杆33，电动推杆33工作可以通过推板将过滤完的固体废料推向滑板12，由滑板12将废料滑落存储在储料箱9内，实现对废料快速的处理工作。

所述安装块4内壁底部设有滑槽，所述过滤板62顶部设有滑块，所述滑块与滑槽相匹配，转动板6转动的过程中滑块在滑槽内移动。

所述第一储液箱8设置于密封板61底部，所述第一储液箱8外侧设有第二储液箱81，所述第二储液箱81设置于过滤板62底部，油在转动过程中通过过滤板62进入第二储液箱81内收集，打开电磁阀63密封板61内侧的水会流入第一储液箱8内，实现快速的固液、水油的分离工作，有效的对废料进行分类，便于后续的回收再利用。

两个所述支架1之间设有底板11，所述电机7和第一储液箱8均设置于底板11顶部，所述滤网5外侧设有滑板12，所述滑板12固定设置于支架1外侧，所述滑板12底部设有储料箱9，所述储料箱9表面设有控制面板91，所述控制面板91包括控制开关、控制单元、数据存储模块、定时模块和数据传输模块，所述控制面板91通过传输线缆与电机7和电磁阀63连通。

工作原理：

参照说明书附图1和图3：废料由入料口21堆积在滤网5表面，液体废料会通过滤网向下滑落，电动推杆33工作可以通过推板将过滤完的固体废料推向滑板12，由滑板12将废料滑落存储在储料箱9内，实现对废料快速的处理工作

参照说明书附图1和图2：废料中的液体滑落至转动板6表面，电机7工作带动转动板6转动，其表面的液体中的水和油由密度不同的会呈现分层状态，油在转动过程中通过过滤板62进入第二储液箱81内收集，打开电磁阀63密封板61内侧的水会流入第一储液箱8内，实现快速的固液、水油的分离工作，有效的对废料进行分类，便于后续的回收再利用。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
