技术领域

本实用新型涉及资源环境技术领域，具体为一种资源与环境技术用的河道垃圾收集装置。

背景技术

资源环境的产生是由人们自然资源到环境资源对认识的一种深化，几乎所有的自然资源都构成人类生存的环境因子，自然资源是指，在一定的时空范围内，可供人类利用的表现为各种相互独立的静态物质和能量。

现有的河道垃圾收集装置可以收集河道的垃圾，但是在实际的使用过程中现有的河道垃圾收集装置使用不够方便，现在通常还是人工网捞的方式收集垃圾，这样一来，收集垃圾的效率不够高，且使用起来费时费力，事倍功半，故而提出一种资源与环境技术用的河道垃圾收集装置来解决上述所提出的问题。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种资源与环境技术用的河道垃圾收集装置，具备使用更加方便的优点，解决了现有的河道垃圾收集装置使用不够方便，现在通常还是人工网捞的方式收集垃圾，这样一来，收集垃圾的效率不够高，且使用起来费时费力，事倍功半的问题。

(二)技术方案

为实现上述使用更加方便的目的，本实用新型提供如下技术方案：一种资源与环境技术用的河道垃圾收集装置，包括握把、支撑杆、连接机构、第一气缸、铰接件、固定套、转动块、连接柱、第二气缸、插槽、插杆、固定柱、转动机构、侧板和网套，所述握把的左侧固定连接有支撑杆，所述支撑杆的正面固定连接有连接机构，所述支撑杆通过连接机构活动连接有第一气缸，所述第一气缸的输出杆固定连接有铰接件，所述铰接件的背面固定连接有连接柱，所述连接柱的右侧固定连接有转动块，所述转动块的外部活动连接有固定套，所述固定套的右侧与支撑杆固定连接，所述连接柱的内部固定连接有第二气缸，所述连接柱的左侧开设有插槽，所述插槽的内部插接有插杆，所述插杆的左侧固定连接有固定柱，所述固定柱与第二气缸相固定，所述固定柱的左侧端固定连接有转动机构，所述转动机构的外部固定连接有侧板，所述侧板的外部固定连接有网套。

优选的，所述支撑杆的长度大于连接柱的长度，所述支撑杆的长度大于固定柱的长度，所述连接柱的长度小于固定柱的长度，且所述支撑杆、连接柱和固定柱的宽度均相等。

优选的，所述转动机构包括旋转电机和转盘，所述旋转电机与固定柱固定连接，所述旋转电机的输出轴固定连接有转盘，所述转盘的外部与侧板相固定。

优选的，所述第二气缸为防水型设置，所述转动机构为防水型设置。

优选的，所述插杆与插槽相匹配，所述第一气缸呈倾斜设置。

优选的，所述连接机构包括U型座、固定轴以及固定杆，所述U型座与固定轴活动连接，所述固定轴的外部活动连接有固定杆，所述固定杆与第一气缸相固定，所述铰接件包括U基座和连接轴，所述U基座与连接柱相固定，所述U基座与连接轴活动连接，所述连接轴与第一气缸的输出杆相固定。

(三)有益效果

与现有技术相比，本实用新型提供了一种资源与环境技术用的河道垃圾收集装置，具备以下有益效果：

该资源与环境技术用的河道垃圾收集装置，启动转动机构可令侧板和网套缓缓转动，对河道的垃圾进行打捞，打捞效率更高，无需人力转动，且启动第二气缸，可令第二气缸相应延长，使得打捞范围变大，可以打捞更多垃圾，且启动第一气缸，使得第一气缸的输出杆缩短，令连接柱在转动块和固定套的配合下转动，使得连接柱与支撑杆垂直，可快速收回垃圾，实现了使用更加方便的目的，使用起来更加省时省力，事半功倍。

附图说明

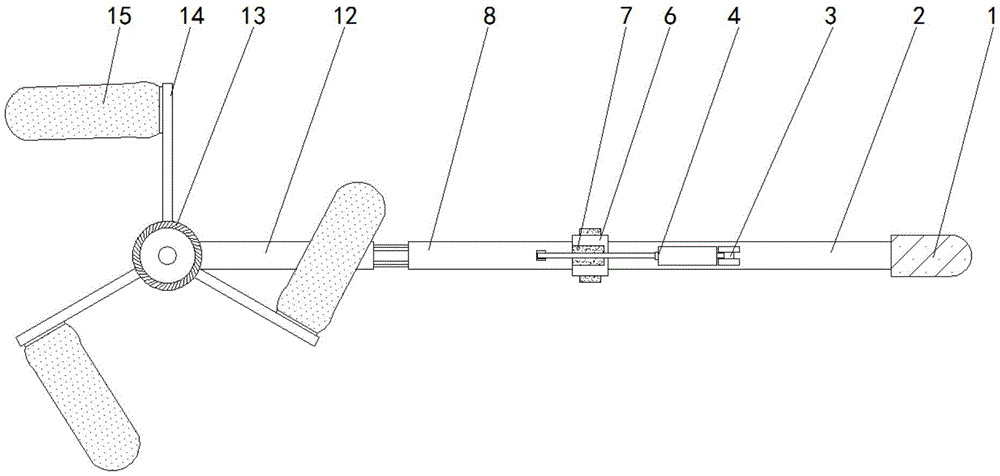

图1为本实用新型的结构示意图；

图2为本实用新型的局部结构示意图；

图3为本实用新型的局部结构剖视图。

图中：1握把、2支撑杆、3连接机构、4第一气缸、5铰接件、6固定套、7转动块、8连接柱、9第二气缸、10插槽、11插杆、12固定柱、13转动机构、14侧板、15网套。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种资源与环境技术用的河道垃圾收集装置，包括握把1、支撑杆2、连接机构3、第一气缸4、铰接件5、固定套6、转动块7、连接柱8、第二气缸9、插槽10、插杆11、固定柱12、转动机构13、侧板14和网套15，握把1的左侧固定连接有支撑杆2，支撑杆2的正面固定连接有连接机构3，支撑杆2通过连接机构3活动连接有第一气缸4，第一气缸4的输出杆固定连接有铰接件5，铰接件5的背面固定连接有连接柱8，连接柱8的右侧固定连接有转动块7，转动块7的外部活动连接有固定套6，固定套6的右侧与支撑杆2固定连接，连接柱8的内部固定连接有第二气缸9，连接机构3包括U型座、固定轴以及固定杆，U型座与固定轴活动连接，固定轴的外部活动连接有固定杆，固定杆与第一气缸4相固定，铰接件5包括U基座和连接轴，U基座与连接柱8相固定，U基座与连接轴活动连接，连接轴与第一气缸4的输出杆相固定，连接柱8的左侧开设有插槽10，插槽10的内部插接有插杆11，插杆11与插槽10相匹配，第一气缸4呈倾斜设置，插杆11的左侧固定连接有固定柱12，支撑杆2的长度大于连接柱8的长度，支撑杆2的长度大于固定柱12的长度，连接柱8的长度小于固定柱12的长度，且支撑杆2、连接柱8和固定柱12的宽度均相等，固定柱12与第二气缸9相固定，固定柱12的左侧端固定连接有转动机构13，第二气缸9为防水型设置，转动机构13为防水型设置，转动机构13的外部固定连接有侧板14，转动机构13包括旋转电机和转盘，旋转电机与固定柱12固定连接，第一气缸4、第二气缸9和旋转电机都是市面上可以买到的，本领域技术人员也能够根据购买的型号来具体的连接电路，旋转电机的输出轴固定连接有转盘，转盘的外部与侧板14相固定，侧板14的外部固定连接有网套15，启动转动机构13可令侧板14和网套15缓缓转动，对河道的垃圾进行打捞，打捞效率更高，无需人力转动，且启动第二气缸9，可令第二气缸9相应延长，使得打捞范围变大，可以打捞更多垃圾，且启动第一气缸4，使得第一气缸4的输出杆缩短，令连接柱8在转动块7和固定套6的配合下转动，使得连接柱8与支撑杆2垂直，可快速收回垃圾，实现了使用更加方便的目的，使用起来更加省时省力，事半功倍。

综上所述，该资源与环境技术用的河道垃圾收集装置，启动转动机构13可令侧板14和网套15缓缓转动，对河道的垃圾进行打捞，打捞效率更高，无需人力转动，且启动第二气缸9，可令第二气缸9相应延长，使得打捞范围变大，可以打捞更多垃圾，且启动第一气缸4，使得第一气缸4的输出杆缩短，令连接柱8在转动块7和固定套6的配合下转动，使得连接柱8与支撑杆2垂直，可快速收回垃圾，实现了使用更加方便的目的，使用起来更加省时省力，事半功倍。

须知，本说明书所附图式所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容得能涵盖的范围内。同时，本说明书中所引用的如“上”、“下”、“左”、“右”、“中间”及“一”等的用语，亦仅为便于叙述的明了，而非用以限定本实用新型可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本实用新型可实施的范畴。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通，对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

需要说明的是，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
