技术领域

本实用新型涉及垃圾处理设备技术领域，具体为一种用于厨房垃圾初步处理的装置。

背景技术

厨房垃圾处理器是安装于家庭厨房洗菜盆的排水口处，可方便地将菜头菜尾、剩菜剩饭等食物性厨余垃圾将食物垃圾研磨成细小的颗粒。

现在厨房垃圾处理装置为一体式的结构，难以对不同硬度的垃圾进行分类处理，导致垃圾的处理过程中，较硬的垃圾难以充分处理，进而影响到垃圾处理的效果，并且生活垃圾中的液体数量较多，目前垃圾桶难以对液体进行处理及除杂处理，导致液体在流出中容易堵塞管道。

发明内容

本实用新型的目的在于提供一种用于厨房垃圾初步处理的装置，以解决上述背景技术中提出的现在厨房垃圾处理装置为一体式的结构，难以对不同硬度的垃圾进行分类处理，目前垃圾桶难以对液体进行处理及除杂处理，导致液体在流出中容易堵塞管道的问题。

为实现上述目的，本实用新型提供如下技术方案:一种用于厨房垃圾初步处理的装置，包括装置外壳、设备箱体和拉把，所述装置外壳的外侧铰接固定有进料箱门，且装置外壳的外侧连接有储液抽屉，所述设备箱体的内部安装有驱动电机，且驱动电机的输出端连接有旋转圆盘，所述旋转圆盘的外侧嵌套有传动皮带，所述拉把安装在储液抽屉的外侧，所述装置外壳的底部连接有出液管道，所述装置外壳的背部设置有出料箱门，且出料箱门的外侧铰接固定有处理箱体，所述处理箱体的内部设置有切割刀片，且切割刀片之间设置有锥齿，所述锥齿的正下方连接有混液杆，且混液杆的正下方设置有过滤网板，所述旋转圆盘的外侧连接有混料杆，所述处理箱体的底部贯穿开设有漏液孔，且漏液孔的内部设置有纱网。

优选的，所述装置外壳的整体呈阶梯状结构，且装置外壳与储液抽屉为相互平行，并且储液抽屉表面积小于装置外壳的表面积。

优选的，所述进料箱门的宽度大于处理箱体的宽度，且处理箱体的数量设置为3组，并且处理箱体体积从大到小分布在装置外壳上。

优选的，所述出液管道与储液抽屉通过装置外壳连接，且出液管道的纵截面为圆台形结构，并且储液抽屉与过滤网板构成卡合结构。

优选的，所述切割刀片与混液杆通过锥齿和驱动电机构成转动结构，且混液杆与过滤网板相互贴合。

优选的，所述漏液孔和纱网均呈矩形分布在处理箱体的底部，且处理箱体内嵌安装在装置外壳内部，并且装置外壳与处理箱体为不锈钢金属材质。

与现有技术相比，本实用新型的有益效果是：该用于厨房垃圾初步处理的装置；

1、采用储液抽屉与传动皮带，通过传动皮带对不同类型的处理零件进行转动，进而加速对不同类型生活垃圾处理的效率，并通过储液抽屉对处理过程中的液体进行收集，进而确保垃圾废液处理的便捷性；

2、采用锥齿及漏液孔，在对生活垃圾粉碎混合过程中，通过锥齿带动混液杆进行垂直搅拌，进而加速液体与药剂混合的速度，并通过漏液孔对液体中杂质进行过滤，避免液体中杂质流入堵塞下水管道。

附图说明

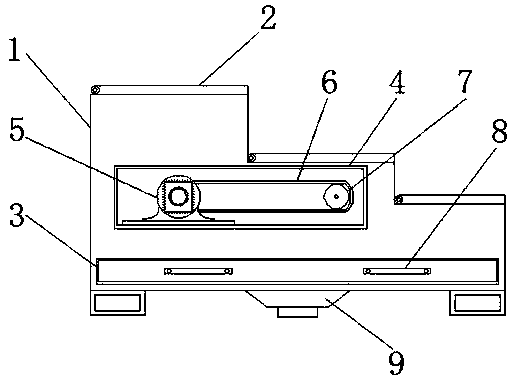

图1为本实用新型正视结构示意图；

图2为本实用新型驱动电机侧视结构示意图；

图3为本实用新型旋转圆盘侧视结构示意图；

图4为本实用新型处理箱体俯视结构示意图。

图中：1、装置外壳；2、进料箱门；3、储液抽屉；4、设备箱体；5、驱动电机；6、传动皮带；7、旋转圆盘；8、拉把；9、出液管道；10、出料箱门；11、处理箱体；12、切割刀片；13、锥齿；14、混液杆；15、过滤网板；16、混料杆；17、漏液孔；18、纱网。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种用于厨房垃圾初步处理的装置，包括装置外壳1、进料箱门2、储液抽屉3、设备箱体4、驱动电机5、传动皮带6、旋转圆盘7、拉把8、出液管道9、出料箱门10、处理箱体11、切割刀片12、锥齿13、混液杆14、过滤网板15、混料杆16、漏液孔17和纱网18，装置外壳1的外侧铰接固定有进料箱门2，且装置外壳1的外侧连接有储液抽屉3，设备箱体4的内部安装有驱动电机5，且驱动电机5的输出端连接有旋转圆盘7，旋转圆盘7的外侧嵌套有传动皮带6，拉把8安装在储液抽屉3的外侧，装置外壳1的底部连接有出液管道9，装置外壳1的背部设置有出料箱门10，且出料箱门10的外侧铰接固定有处理箱体11，处理箱体11的内部设置有切割刀片12，且切割刀片12之间设置有锥齿13，锥齿13的正下方连接有混液杆14，且混液杆14的正下方设置有过滤网板15，旋转圆盘7的外侧连接有混料杆16，处理箱体11的底部贯穿开设有漏液孔17，且漏液孔17的内部设置有纱网18。

装置外壳1的整体呈阶梯状结构，且装置外壳1与储液抽屉3为相互平行，并且储液抽屉3表面积小于装置外壳1的表面积，便于装置外壳1对不同类型的垃圾进行分类处理，确保垃圾处理过程中的效率。

进料箱门2的宽度大于处理箱体11的宽度，且处理箱体11的数量设置为3组，并且处理箱体11体积从大到小分布在装置外壳1上，通过3组处理箱体11对不同类型垃圾进行储存，确保垃圾处理及储存的便捷性。

出液管道9与储液抽屉3通过装置外壳1连接，且出液管道9的纵截面为圆台形结构，并且储液抽屉3与过滤网板15构成卡合结构，便于出液管道9对液体中的杂质进行沉淀，确保储液抽屉3内部液体处理密封性。

切割刀片12与混液杆14通过锥齿13和驱动电机5构成转动结构，且混液杆14与过滤网板15相互贴合，通过锥齿13带动储液抽屉3内部废液进行混合，加速废液日常处理的效率。

漏液孔17和纱网18均呈矩形分布在处理箱体11的底部，且处理箱体11内嵌安装在装置外壳1内部，并且装置外壳1与处理箱体11为不锈钢金属材质，通过漏液孔17对垃圾处理过程中的液体进行过滤，并通过处理箱体11对垃圾进行储存密封。

工作原理：在使用该用于厨房垃圾初步处理的装置时，根据图1至图4所示，操作人员打开装置外壳1顶部的进料箱门2，将较硬的生活垃圾及骨头放入具有切割刀片12的处理箱体11内部，并将没有较硬的生活垃圾及蔬菜放入具有混料杆16的处理箱体11内部，厨房垃圾中的液体通过漏液孔17导入到储液抽屉3的内部，纱网18对含有的细微杂质进行过滤；

根据图2至图4所示，随后操作人员打开驱动电机5，驱动电机5带动旋转圆盘7转动，旋转圆盘7带动传动皮带6及旋转圆盘7进行转动，通过驱动电机5带动切割刀片12进行转动，对较硬的生活垃圾进行切割粉碎，并利用旋转圆盘7带动混料杆16对垃圾进行搅拌混合，进而加速垃圾内部液体导出的速度，并通过锥齿13带动混液杆14进行转动，通过混液杆14对废液及处理药剂进行搅拌混合；

根据图1至图3所示，储液抽屉3通过内部的过滤网板15进一步对液体进行过滤，避免液体中的杂质堵塞下水管道，操作人员将液体通过出液管道9将处理后的废液导出装置外壳1，并打开出料箱门10，将带有切割刀片12及混料杆16的处理箱体11的背部打开，将已经粉碎干燥处理的垃圾导出，并将其倒入到第三个处理箱体11的内部，通过处理箱体11对粉碎处理的生活垃圾进行储存。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
