技术领域

本实用新型涉及农业器械技术领域，具体为一种使用方便的果树采摘器。

背景技术

对达到成熟度的果实进行采摘的过程，是果树生产中用工较多的一个环节，及时和合理的采收，对果品当年和来年的产量、品质，以及果品的贮运加工和市场供应关系极大，而果实在采摘时由于连接部位大多数较为坚韧，不容易采摘，因此需要使用采摘器进行辅助，方便果实的采摘工作。

现有的果实采摘器拥有很多种，但大多数都只是样式上的变化，在果树采摘器本身并没有进行功能上的改进，在果实进行采摘时，由于大多数果实生长在果树高处，采摘时极其不方便，采摘人员需要登高，较为危险，且传统果树采摘器大多数为剪刀状，对于较为坚韧的枝桠不一定能够一次性剪断。

实用新型内容

本实用新型的目的在于提供一种使用方便的果树采摘器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种使用方便的果树采摘器，包括果树采摘器主体、伸缩杆、固定架以及机箱，所述果树采摘器主体内部固定安装有蓄电池，所述果树采摘器主体顶部固定安装有手柄，所述手柄一侧固定安装有控制开关，所述手柄顶部固定安装有伸缩杆，所述伸缩杆中部固定安装有收缩环，所述收缩环一侧固定安装有固定旋钮，所述伸缩杆顶部一侧固定安装有果实出口，所述果实出口底部固定安装有果实网兜，所述伸缩杆顶部固定安装有固定架，所述固定架内部固定安装有加固层，所述加固层内部固定安装有斗槽，所述固定架顶部固定安装有机箱，所述机箱正面固定开设有散热口，所述机箱顶部固定安装有切割刀，所述切割刀包括刀片、固定轴以及刀刃，且所述固定轴两侧固定安装有刀片，所述刀片一侧固定安装有刀刃，所述机箱内部固定安装有高速电机，所述高速电机顶部固定安装有旋转轴，所述机箱一侧固定安装有半罩，所述半罩靠近切割刀的一侧固定开设有开槽。

优选的，所述斗槽与果实出口相连。

优选的，所述蓄电池通过导线与设备内部需电设备固定连接，且具体使用聚合物电池。

优选的，所述果实网兜顶部固定安装有扎口，且所述果实出口外部固定开设有固定槽。

优选的，所述半罩呈半环形，且所述切割刀穿过开槽。

优选的，所述固定旋钮与收缩环之间固定安装有固定螺栓与螺孔。

与现有技术相比，本实用新型的有益效果是：

1.本实用新型中，通过设置的切割刀，通过控制开关对固定电机进行控制，通过高速电机带动切割刀进行旋转，由旋转的刀片对果实根部的枝桠进行切割，使得设备使用时，能够针对不同果树使用，且不会出现果实依靠树枝皮与果树连接的状况。

2.本实用新型中，通过设置的果实网兜与斗槽，通过半罩使得切割下的果实滑落到斗槽内，且果实通过斗槽落入果实网兜内部，且通过果实网兜顶部的扎口与果实出口外部固定开设有的固定槽快速进行安装拆卸，使得设备使用时，能够有效接住掉落的果实，且更加方便快捷。

3.本实用新型中，通过设置的伸缩杆，通过伸缩杆将采摘装置固定安装在顶部，通过旋转固定旋钮对伸缩杆中部进行固定，调节伸缩杆长度，使得设备使用时，采摘人员能够通过伸缩杆操作采摘器进行采摘果实，更加安全。

附图说明

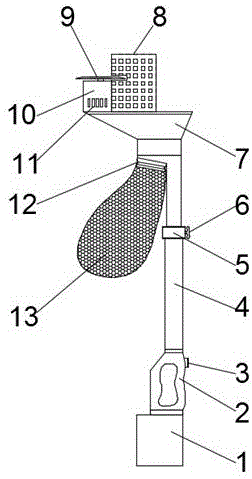

图1为本实用新型整体结构示意图；

图2为本实用新型内部结构图；

图3为本实用新型切割刀结构图。

图中：1-果树采摘器主体、2-手柄、3-控制开关、4-伸缩杆、5-收缩环、6-固定旋钮、7-固定架、8-半罩、9-切割刀、10-机箱、11-散热口、12-果实出口、13-果实网兜、14-开槽、15-旋转轴、16-高速电机、17-加固层、18-斗槽、19-蓄电池、20-刀片、21-固定轴、22-刀刃。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例,基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：

一种使用方便的果树采摘器，包括果树采摘器主体1、伸缩杆4、固定架7以及机箱10，果树采摘器主体1内部固定安装有蓄电池19，蓄电池19通过导线与设备内部需电设备固定连接，且具体使用聚合物电池，果树采摘器主体1顶部固定安装有手柄2，手柄2一侧固定安装有控制开关3，手柄2顶部固定安装有伸缩杆4，通过设置的伸缩杆4，通过伸缩杆4将采摘装置固定安装在顶部，通过旋转固定旋钮6对伸缩杆4中部进行固定，调节伸缩杆4长度，使得设备使用时，采摘人员能够通过伸缩杆4操作采摘器进行采摘果实，更加安全，伸缩杆4中部固定安装有收缩环5，收缩环6一侧固定安装有固定旋钮6，固定旋钮6与收缩环5之间固定安装有固定螺栓与螺孔，伸缩杆4顶部一侧固定安装有果实出口12，果实出口12底部固定安装有果实网兜13，通过设置的果实网兜13与斗槽18，通过半罩8使得切割下的果实滑落到斗槽18内，且果实通过斗槽18落入果实网兜13内部，且通过果实网兜13顶部的扎口与果实出口12外部固定开设有的固定槽快速进行安装拆卸，使得设备使用时，能够有效接住掉落的果实，且更加方便快捷，果实网兜13顶部固定安装有扎口，且果实出口12外部固定开设有固定槽，伸缩杆4顶部固定安装有固定架7，固定架7内部固定安装有加固层17，加固层17内部固定安装有斗槽18，固定架7顶部固定安装有机箱10，机箱10正面固定开设有散热口11，机箱10顶部固定安装有切割刀9，通过设置的切割刀9，通过控制开关3对固定电机16进行控制，通过高速电机16带动切割刀9进行旋转，由旋转的刀片20对果实根部的枝桠进行切割，使得设备使用时，能够针对不同果树使用，且不会出现果实依靠树枝皮与果树连接的状况，切割刀9包括刀片20、固定轴21以及刀刃22，且固定轴21两侧固定安装有刀片20，刀片20一侧固定安装有刀刃22，机箱10内部固定安装有高速电机16，高速电机16顶部固定安装有旋转轴15，机箱10一侧固定安装有半罩8，半罩8呈半环形，且切割刀9穿过开槽14，斗槽8与果实出口12相连，半罩8靠近切割刀9的一侧固定开设有开槽14，具有一定的推广价值。

本实用新型工作流程：使用时，通过设置的切割刀9，通过控制开关3对固定电机16进行控制，通过高速电机16带动切割刀9进行旋转，由旋转的刀片20对果实根部的枝桠进行切割，使得设备使用时，能够针对不同果树使用，且不会出现果实依靠树枝皮与果树连接的状况，通过设置的果实网兜13与斗槽18，通过半罩8使得切割下的果实滑落到斗槽18内，且果实通过斗槽18落入果实网兜13内部，且通过果实网兜13顶部的扎口与果实出口12外部固定开设有的固定槽快速进行安装拆卸，使得设备使用时，能够有效接住掉落的果实，且更加方便快捷，通过设置的伸缩杆4，通过伸缩杆4将采摘装置固定安装在顶部，通过旋转固定旋钮6对伸缩杆4中部进行固定，调节伸缩杆4长度，使得设备使用时，采摘人员能够通过伸缩杆4操作采摘器进行采摘果实，更加安全，具有一定的推广价值。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
