技术领域

本实用新型涉及环保材料技术领域，具体为一种新型环保材料具有收集废屑功能的铣削装置。

背景技术

环保材料是指经过加工、合成等技术手段来控制有毒、有害物质的积聚和缓慢释放、因其毒性轻微、对人类健康不构成危险的材料，铣床系主要指用铣刀在工件上加工多种表面的机床，通常铣刀旋转运动为主运动，工件(和)铣刀的移动为进给运动；

传统的一种新型环保材料具有收集废屑功能的铣削装置存在以下不足；

目前，在环保材料进行加工时很多时候都会使用到铣削类的装置，而常见的铣削装置在进行工作时就会飞溅出大量的碎屑，这样不仅不便够环保且还不容易进行清理。

实用新型内容

本实用新型的目的在于提供一种新型环保材料具有收集废屑功能的铣削装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型环保材料具有收集废屑功能的铣削装置，包括机体，所述机体上端中部活动设置有工作头，所述机体顶端中部开设有放置槽，所述放置槽内部两侧均活动设置有夹块，所述放置槽内部底端中部活动设置有导轨，所述导轨内部两侧均滑动安装有导块，所述导块顶端均与夹块底端活动对接，所述导轨底端中部活动设置有连接块，所述连接块中部活动设置有转杆且转杆两侧均活动设置有丝杆，所述导块底端均穿过导轨活动设置有螺块，所述螺块底端均与丝杆活动对接，所述机体外部右侧在位于丝杆的相对位置活动设置有转块且丝杆与转块活动对接，所述转块右侧面开设有凹槽，所述凹槽内部活动设置有把手，所述机体外部四周上端均活动设置有挡板，所述挡板底端均活动设置有收集框。

优选的，所述机体内部两侧中上端均活动设置有轴承，所述丝杆在远离转杆的一端均与轴承活动对接。

优选的，所述夹块相对一侧均活动设置有橡胶层。

优选的，所述挡板底端中部与收集框之间均开设有通槽。

优选的，所述机体外部四周上端均活动设置有卡头，所述挡板底端在靠近机体的一侧均开设有卡槽。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过在机体顶端开设有放置槽，且放置槽内部两侧均通过导轨和导块安装有夹块，且导块底端均安装有螺块，且螺块中部均与安装在转杆两端的丝杆活动对接，且转杆两侧的丝杆分别为正丝杆和反丝杆，当进行夹持作业时通过转动转块并同时带动丝杆的转动从而通过螺块和导块带动夹块往相对一侧进行运动并进行夹持固定，且还可以通磁片对转块进行固定；

2、本实用新型同时还在机体外部顶端四周均安装有挡板，且挡板底端在靠近机体的一侧均开设有卡槽，且机体外部顶端四周均安装有卡头，这样便于灵活快速的安装挡板，且挡板底端均安装有收集框，当机体进行工作时所产生的碎屑飞溅出去都会与挡板接触，且挡板底端均呈半弧结构，这样被挡板拦挡住的碎屑都会落到挡板底端从而落到收集框内部，这样既防止碎屑飞溅到别处还能增加对环境的保护。

附图说明

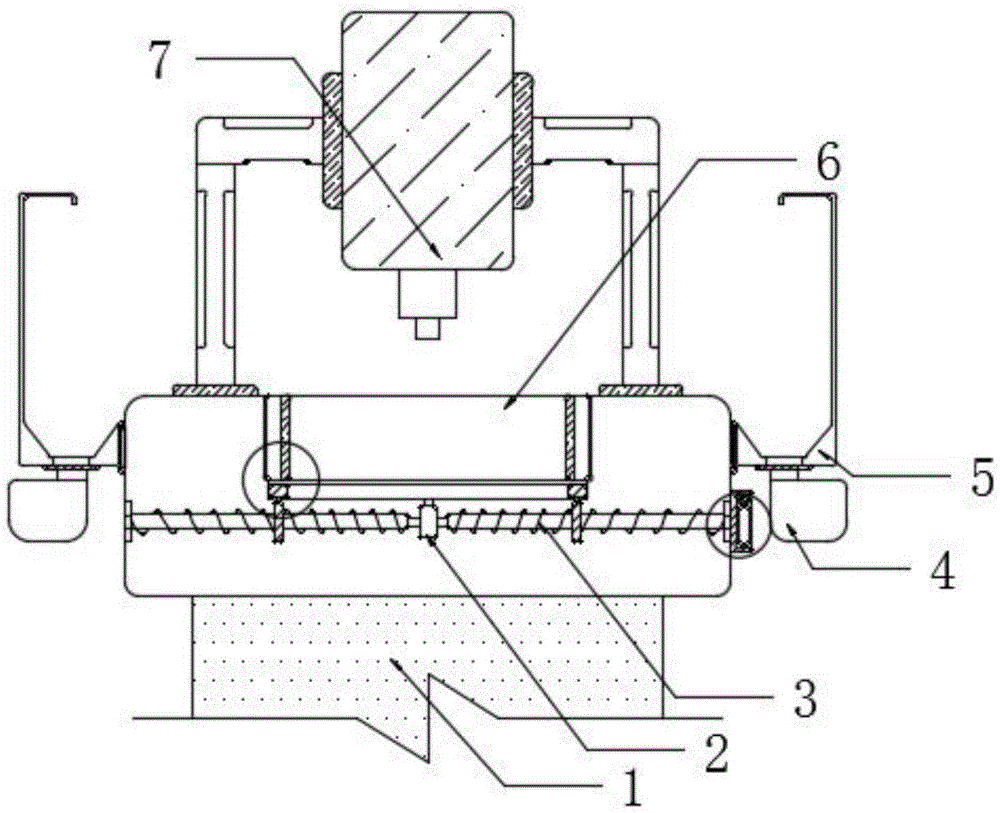

图1为本实用新型一种新型环保材料具有收集废屑功能的铣削装置整体结构示意图；

图2为本实用新型一种新型环保材料具有收集废屑功能的铣削装置中的导块和导轨的结构图；

图3为本实用新型一种新型环保材料具有收集废屑功能的铣削装置中的转块和把手的结构图。

图中：1、机体；2、连接块；3、丝杆；4、收集框；5、挡板；6、放置槽；7、工作头；8、夹块；9、导轨；10、螺块；11、导块；12、凹槽；13、把手；14、转块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种新型环保材料具有收集废屑功能的铣削装置，包括机体1，机体1上端中部通过螺纹旋接安装有工作头7，机体1顶端中部开设有放置槽6，放置槽6内部两侧均活动设置有夹块8且夹块8均呈矩形结构，放置槽6内部底端中部通过螺纹旋接安装有导轨9，所述导轨9内部两侧均滑动安装有导块11，导块11顶端均与夹块8底端活动对接，导轨9底端中部通过螺纹旋接安装有连接块2，连接块2中部活动设置有转杆且转杆两侧均通过焊接安装有丝杆3，导块11底端均穿过导轨9通过焊接安装有螺块10且螺块10中部均开设有螺孔，螺块10底端均与丝杆3活动对接，机体1外部右侧在位于丝杆3的相对位置通过轴承活动安装有转块14且丝杆3与转块14活动对接，转块14右侧面开设有凹槽12且凹槽12呈矩形结构，凹槽12内部通过铰链活动安装有把手13，且转块14与机体1之间均通过粘接安装有磁片，机体1外部四周上端均活动安装有挡板5且挡板5均呈倒L结构，挡板5底端均通过螺纹旋接安装有收集框4。

机体1内部两侧中上端均通过焊接安装有轴承，丝杆3在远离转杆的一端均与轴承活动对接，这样便于丝杆3转动时更加的稳定；所述夹块8相对一侧均通过焊接安装有橡胶层，这样便于增加摩擦力；挡板5底端中部与收集框4之间均开设有通槽，这样便于进行收集碎屑；机体1外部四周上端均通过焊接安装有卡头且卡头均呈倒L型结构，挡板5底端在靠近机体1的一侧均开设有卡槽，这样便于灵活的快捷的安装挡板5。

工作原理：本实用新型通过在机体1顶端开设有放置槽6，且放置槽6内部两侧均通过导轨9和导块11安装有夹块8，且导块11底端均安装有螺块10，且螺块10中部均与安装在转杆两端的丝杆3活动对接，且转杆两侧的丝杆3分别为正丝杆和反丝杆，当进行夹持作业时通过转动转块14并同时带动丝杆3的转动从而通过螺块10和导块11带动夹块8往相对一侧进行运动并进行夹持固定，且还可以通磁片对转块14进行固定，同时还在机体1外部顶端四周均安装有挡板5，且挡板5底端在靠近机体1的一侧均开设有卡槽，且机体1外部顶端四周均安装有卡头，这样便于灵活快速的安装挡板5，且挡板5底端均安装有收集框4，当机体1进行工作时所产生的碎屑飞溅出去都会与挡板5接触，且挡板5底端均呈半弧结构，这样被挡板5拦挡住的碎屑都会落到挡板5底端从而落到收集框4内部，这样既防止碎屑飞溅到别处还能增加对环境的保护。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
