技术领域

本实用新型涉及净化设备技术领域，具体为一种农用焚烧炉烟气净化设备。

背景技术

焚烧炉是一种将废气、废液、固体废弃物体燃料、医疗垃圾、生活废品、动物尸体等进行高温焚烧，达到量化数减少或缩小的一种设备，在农业生产中，利用焚烧炉烧毁秸秆等农作物，焚烧过后烟气造成雾霾天气，并产生大量有毒有害物质，对人与其他生物健康形成威胁。

为了保护大气环境，焚烧炉在使用过程中，必须配备烟气净化装置，现有的烟气净化装置在使用时一般利用过滤设备过滤烟气中的有害物质，这种方法烟气净化效果不够理想，烟气处理后直接进入大气，依然污染了空气环境，同时在使用时前需要先将设备运输至工作场所，烟气净化装置与焚烧炉连接在一起搬运麻烦。因此，我们提出了一种农用焚烧炉烟气净化设备。

实用新型内容

本实用新型提供如下技术方案：一种农用焚烧炉烟气净化设备，包括焚烧炉和底座，所述底座底部的两侧均固定安装有行走轮，所述底座的顶部固定安装有固定箱，所述固定箱内腔的底部固定安装有第一电机，所述第一电机的输出轴通过轴承固定安装有固定杆，所述固定杆的外部活动安装有螺纹杆，所述螺纹杆的顶部固定安装有固定板，所述固定板的顶部固定安装有安装箱，所述安装箱内腔的底部固定安装有净化箱，所述净化箱的内腔的右侧固定安装有出水管，所述安装箱右侧内腔的顶部固定安装有固定块，所述固定块的左侧固定安装有第二电机，所述第二电机的输出轴固定安装有转轴，所述转轴的外部固定安装有旋转叶片，所述安装箱的左侧内壁和左侧顶部均固定安装有连接杆，两个所述连接杆之间固定安装有通风硬管。

优选的，所述净化箱的内腔设置有两组卡座，所述两组卡座分别卡接有灰尘过滤层和活性炭过滤层。

优选的，所述通风硬管设置成弯管，所述弯管的水平管道直径大于弯管的竖直管道，所述转轴穿过通风硬管的右侧壁进入通风硬管的内腔，所述通风硬管的左端穿过安装箱左侧壁面延伸至安装箱的外部并固定安装有集气罩，所述通风硬管的底端固定连接有通气软管。

优选的，所述净化箱的顶部开设有与通气软管相适配的通孔，所述通气软管穿过通孔进入净化箱的内腔并延伸至液体的内部。

优选的，所述固定箱的顶部敞开，所述固定箱的底部封闭，且固定箱的内部开设有与螺纹杆相适配的螺孔，所述固定板的长和宽与固定箱敞开口的长和宽相适配。

优选的，所诉焚烧炉的顶部设置有排烟管，所述排烟管设置成弯管，所述弯管的右端进入集气罩的内腔。

与现有技术对比，本实用新型具备以下有益效果：

1、该农用焚烧炉烟气净化设备，通过集气罩和通气软管将烟气导入净化箱的内腔，利用灰尘过滤层和活性炭过滤层对烟气中的灰尘和有害物质进行过滤，同时烟气进入液体，通过液体将有害物质排出，防止烟气直接排入大气危害环境，避免烟气影响人体健康。

2、该农用焚烧炉烟气净化设备，通过固定杆和螺纹杆的设置，使得该装置能够上下移动，便于使用者进行搬运移动和存放，并且集气罩与焚烧炉的管道能够分离，方便工作人员使用。

附图说明

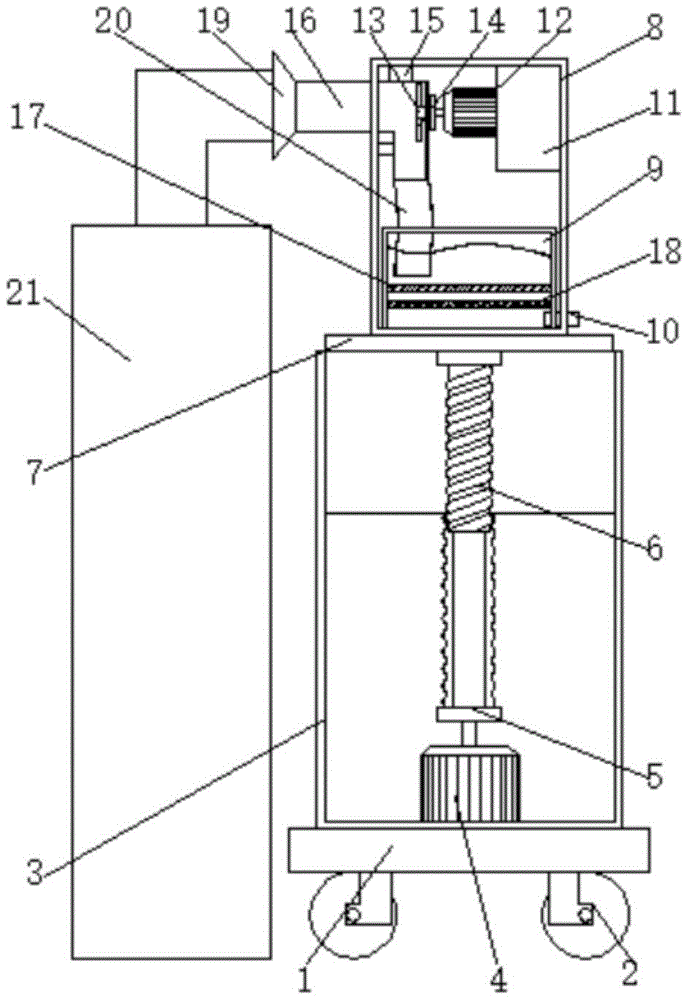

图1为本实用新型结构正面示意图；

图2为本实用新型结构净化装置收缩示意图。

图中：1、底座；2、行走轮；3、固定箱；4、第一电机；5、固定杆；6、螺纹杆；7、固定板；8、安装箱；9、净化箱；10、出水管；11、固定块；12、第二电机；13、转轴；14、旋转叶片；15、连接杆；16、通风硬管；17、灰尘过滤层；18、活性炭过滤层；19、集气罩；20、通气软管；21、焚烧炉。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，一种农用焚烧炉烟气净化设备，包括焚烧炉21和底座1，底座1底部的两侧均固定安装有行走轮2，底座1的顶部固定安装有固定箱3，固定箱3内腔的底部固定安装有第一电机4，第一电机4的输出轴通过轴承固定安装有固定杆5，固定杆5的外部活动安装有螺纹杆6，螺纹杆6的顶部固定安装有固定板7，固定板7的顶部固定安装有安装箱8，安装箱8内腔的底部固定安装有净化箱9，净化箱9的内腔的右侧固定安装有出水管10，通过出水管10将污水排出，防止烟气直接排入大气危害环境，避免烟气影响人体健康，安装箱8右侧内腔的顶部固定安装有固定块11，固定块11的左侧固定安装有第二电机12，第二电机12的输出轴固定安装有转轴13，转轴13的外部固定安装有旋转叶片14，通过旋转叶片14吸收进入集气罩19的烟气，避免烟气进入大气污染环境，安装箱8的左侧内壁和左侧顶部均固定安装有连接杆15，两个连接杆15的使用，保证了通风硬管16的稳固性，保证该设备正常运行，两个连接杆15之间固定安装有通风硬管16。

其中，净化箱9的内腔设置有两组卡座，两组卡座分别卡接有灰尘过滤层17和活性炭过滤层18，通过灰尘过滤层17和活性炭过滤层18过滤烟气带来的灰尘和有害物质，避免烟气危害人体健康。

其中，通风硬管16设置成弯管，弯管的水平管道直径大于弯管的竖直管道，通风硬管16的水平管道直径大于弯管的竖直管道，使得烟气进入通风硬管16后快速进入通气软管20，提高了该装置进化烟气的效率，转轴13穿过通风硬管16的右侧壁进入通风硬管16的内腔，通风硬管16的左端穿过安装箱8左侧壁面延伸至安装箱8的外部并固定安装有集气罩19，集气罩19结构简单，同时便于烟气进入，增大了烟气的处理量，通风硬管16的底端固定连接有通气软管20。

其中，净化箱9的顶部开设有与通气软管20相适配的通孔，通气软管20穿过通孔进入净化箱9的内腔并延伸至液体的内部，烟气通过通气软管20进入液体，使得液体将有害物质排出，防止烟气直接排入大气危害环境，避免了烟气影响人体健康。

其中，固定箱3的顶部敞开，固定箱3的底部封闭，且固定箱3的内部开设有与螺纹杆6相适配的螺孔，固定板7的长和宽与固定箱3敞开口的长和宽相适配，螺孔的设置，使得螺纹杆6能够带动固定板7上下移动，便于使用者进行搬运移动和存放设备，同时固定板7的长和宽与固定箱3敞开口的长和宽相适配，使得固定板7能够在固定箱3的内腔运动，保证该装置正常运行。

其中，所诉焚烧炉21的顶部设置有排烟管，排烟管设置成弯管，弯管的右端进入集气罩19的内腔，通过焚烧炉21的排烟管位于集气罩19的内腔，使得焚烧炉21的烟气被快速排入通风硬管16，提高了该装置对烟气进行净化处理的效率。

工作原理：先将第一电机4通电，使得固定板7和净化箱9等装置上升至极限，集气罩19与焚烧炉21的排烟管中心线位于同一条水平线，移动净化设备使焚烧炉21的排烟管进入集气罩19的内腔，通过焚烧炉21的排烟管将烟气排入集气罩19的内腔，同时通过第二电机12通电，利用旋转叶片14转动，保证烟气进入通风硬管16并快速流动至通气软管20的内腔，通过通气软管20将烟气排入净化箱9的内腔，利用灰尘过滤层17和活性炭过滤层18进化烟气中的有害物质，同时通过液体与烟气混合，并通过出水管10排出，即可。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
