技术领域

本实用新型涉及输料技术领域，尤其涉及一种垃圾自动分类装置用输料装置。

背景技术

垃圾分类指按一定规定或标准将垃圾分类储存、投放和搬运，从而转变成公共资源的一系列活动的总称，垃圾分类可提高垃圾的资源价值和经济价值，大致根据垃圾的成分构成、产生量，结合本地垃圾的资源利用和处理方式来进行分类的，现有的垃圾自动分类装置用输料装置无法高效的、精准的去控制出料量，因此，我们提出一种垃圾自动分类装置用输料装置。

实用新型内容

本实用新型提出的一种垃圾自动分类装置用输料装置，解决了控制出料量的问题。

为了实现上述目的，本实用新型采用了如下技术方案：

一种垃圾自动分类装置用输料装置，包括储料斗，所述储料斗底部下方设有传送架，所述传送架顶部两端内侧转动连接有滚轴，两个所述滚轴的外圈套接有传送带，所述储料斗底部焊接有四个支撑杆，四个所述支撑杆的底端焊接在传送架的顶部，两个所述支撑杆的中间焊接有固定架，所述固定架的顶端固定连接有第一驱动电机，所述第一驱动电机的输出端固定连接有第一转轴，所述第一转轴远离第一驱动电机的一端固定连接有挡板，且挡板位于储料斗下方，所述第一转轴靠近第一驱动电机的一端外圈和左侧滚轴的外圈套接有皮带，所述储料斗正面外壁焊接有固定板，所述固定板顶部固定连接有第二驱动电机，所述储料斗前后内壁转动连接有两个第二转轴，位于右侧所述第二转轴靠近第二驱动电机的一端贯穿箱壁与第二驱动电机的输出端固定连接，两个所述第二转轴的外圈固定连接有四个第二转轮，四个所述第二转轮的外圈套接有钢索，两个所述第二转轴的中间设有两个与钢索固定连接的挤压板。

优选的，所述储料斗的下方开设有出料口，所述传送带位于出料口下方，且出料口小于传送带的宽度。

优选的，所述传送架的顶部两侧螺栓连接有连接杆，两个所述滚轴的内圈转动连接在连接杆的外圈，位于左侧所述滚轴靠近皮带的一侧开设有皮带槽，所述皮带套接在皮带槽内。

优选的，位于左侧所述挤压板固定连接在上方的钢索，位于右侧所述挤压板固定连接在下方的钢索。

优选的，所述第一驱动电机的型号是DCPC-09036-E，所述第二驱动电机的型号是DCPC-090100E。

与现有的技术相比，本实用新型的有益效果是：本实用新型通过安装储料斗、第一驱动电机、第二驱动电机、第一转轴、第二转轴、第一转轮、第二转轮、挡板、皮带、钢索、滚轴、挤压板等结构，当第二驱动电机正转时带动右侧第二转轴转动，右侧第二转轴通过第二转轮以及钢索带动左侧第二转轴转动，由于，钢索转动带动挤压板移动达到挤压的目的，当第二驱动电机反转时挤压板离开，第一驱动电机转动带动第一转轴转动，第一转轴带动挡板转动达到控制出料的目的，第一驱动电机带动第一转轮转动，第一转轮通过皮带带动左侧滚轴转动，滚轴带动传送带移动达到运输物料的目的。

附图说明

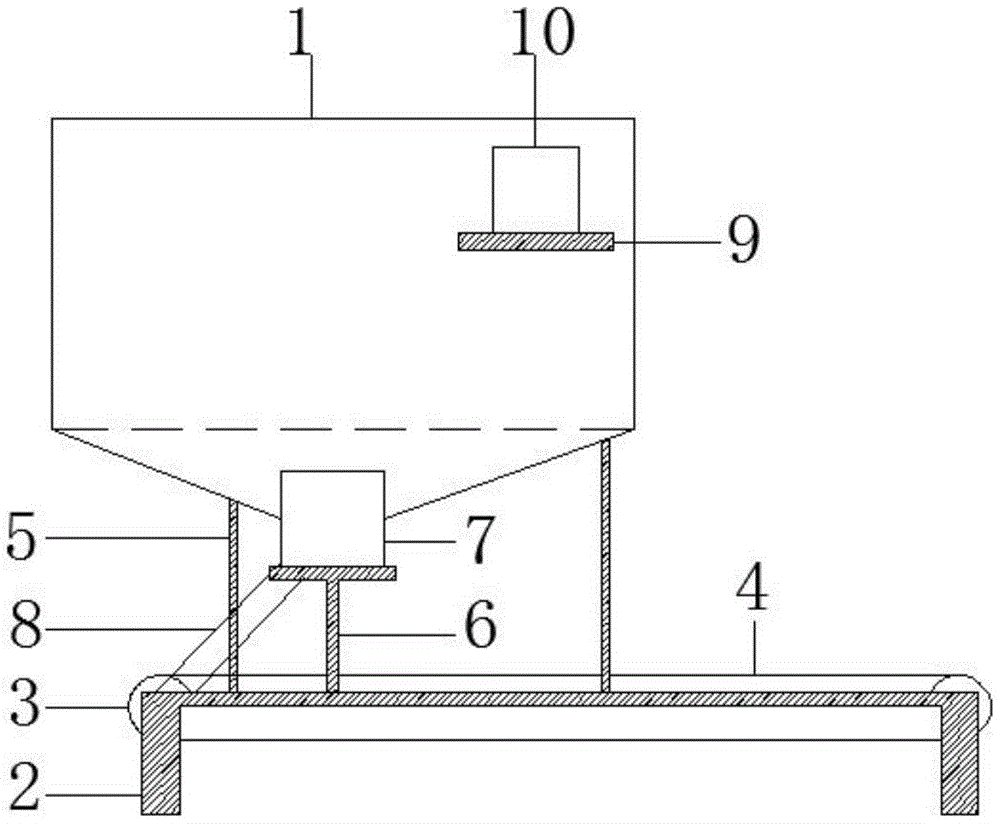

图1为本实用新型提出的一种垃圾自动分类装置用输料装置的正视结构示意图；

图2为本实用新型提出的一种垃圾自动分类装置用输料装置的俯视结构示意图；

图中：1储料斗、2传送架、3滚轴、4传送带、5支撑杆、6固定架、7第一驱动电机、8皮带、9固定板、10第二驱动电机、11第一转轴、12第一转轮、13挡板、14第二转轴、15第二转轮、16钢索、17挤压板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种垃圾自动分类装置用输料装置，包括储料斗1，储料斗1底部下方设有传送架2，传送架2顶部两端内侧转动连接有滚轴3，两个滚轴3的外圈套接有传送带4，储料斗1底部焊接有四个支撑杆5，四个支撑杆5的底端焊接在传送架2的顶部，两个支撑杆5的中间焊接有固定架6，固定架6的顶端固定连接有第一驱动电机7，第一驱动电机7的输出端固定连接有第一转轴11，第一转轴11远离第一驱动电机7的一端固定连接有挡板13，且挡板13位于储料斗下方，第一转轴11靠近第一驱动电机7的一端外圈和左侧滚轴3的外圈套接有皮带8，储料斗1正面外壁焊接有固定板9，固定板9顶部固定连接有第二驱动电机10，储料斗1前后内壁转动连接有两个第二转轴14，位于右侧第二转轴14靠近第二驱动电机10的一端贯穿箱壁与第二驱动电机10的输出端固定连接，两个第二转轴14的外圈固定连接有四个第二转轮15，四个第二转轮15的外圈套接有钢索16，两个第二转轴14的中间设有两个与钢索16固定连接的挤压板17。

储料斗1的下方开设有出料口，传送带4位于出料口下方，且出料口小于传送带4的宽度，传送架2的顶部两侧螺栓连接有连接杆，两个滚轴3的内圈转动连接在连接杆的外圈，位于左侧滚轴3靠近皮带8的一侧开设有皮带槽，皮带8套接在皮带槽内，位于左侧挤压板17固定连接在上方的钢索16，位于右侧挤压板17固定连接在下方的钢索16，第一驱动电机7的型号是DCPC-09036-E，第二驱动电机10的型号是DCPC-090100E。

本实施例中，首先，第二驱动电机10正转时带动右侧第二转轴14转动，右侧第二转轴14带动右侧两个第二转轮15转动，右侧两个第二转轮15转动通过两条钢索16带动左侧两个二转轮15转动，左侧两个二转轮15转动带动左侧第二转轴14转动，由于两条钢索16的转动带动两个挤压板17相互靠近进行挤压，当第二驱动电机10返转时带动钢索16反向转动，从而使两个挤压板17离开，当第一驱动电机7转动时带动第一转轴11转动，第一转轴11带动挡板13转动，达到控制出料量的目的，第一转轴11带动第一转轮12转动，第一转轮12通过皮带8带动左侧滚轴3转动，两个滚轴3带动传送带4移动达到运输物料的目的。
