技术领域

本实用新型涉及污水处理设备技术领域，尤其涉及回转式机械格栅。

背景技术

回转式机械格栅（格栅除污机）是一种可以连续自动清除流体中各种形状的杂物，以固液分离为目的的装置,它可以作为一种专用设备广泛地应用于城市污水处理、自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业生产工艺中必不可少的专用设备，现有的回转式机械格栅的耙齿链虽然可以清理流体中的杂物，但是耙齿链上的耙齿角度固定，污水内的垃圾容易滞留在耙齿上不易清理，杂物积存在耙齿链上会影响污水的流通，杂物较多时需要停机进行人工清理，费时费力。

实用新型内容

本实用新型的目的是为了解决现有技术中回转式机械格栅耙齿链上的耙齿角度固定，污水内的垃圾容易滞留在耙齿上不易清理，杂物积存在耙齿链上会影响污水的流通，杂物较多时需要停机进行人工清理，费时费力的问题，而提出的回转式机械格栅。

为了实现上述目的，本实用新型采用了如下技术方案：

回转式机械格栅，包括固定框以及由多个栅条组成的回转式耙齿链，所述回转式耙齿链的内侧套接有两个支撑辊，两个所述支撑辊相对的两侧中心处均通过转轴与固定框相对的两侧内壁转动连接，其中一个所述转轴贯穿固定框的侧壁并连接有第一带轮，所述固定框的上端固定连接有电机，所述电机的输出端固定连接有第二带轮，所述第一带轮和第二带轮之间共同绕接有传动带，所述固定框的左端内壁开设有环形槽，所述栅条的一端延伸至环形槽内并固定连接有限位块，所述限位块远离栅条的一端为弧形结构，所述环形槽的一侧开设有条形槽，所述固定框的后端上侧通过传动机构连接有辊刷。

优选的，所述传动机构包括对称固定在固定框后侧的两个安装块，两个所述安装块相对的一侧均通过旋转轴与辊刷相对的两端轴心处转动连接，其中一个所述旋转轴远离辊刷的一端穿过安装块并固定连接有齿轮，所述转轴的轴壁上固定连接有齿圈，所述齿轮与齿圈啮合，所述辊刷的一侧与回转式耙齿链接触连接。

优选的，所述回转式耙齿链包括均匀固定在多个栅条侧壁上的耙齿，所述栅条的侧壁固定连接有两个对称分布的滚动轴承，其中相邻的两个栅条之间均设有两个矩形框，两个所述矩形框上均对称滑动套接有两个套管，两个所述套管分别与相邻的两个栅条上的滚动轴承的外圈固定连接。

优选的，所述固定框相对的两侧均固定连接有固定板，两个所述固定板上均开设有多个均匀分布的固定孔。

优选的，所述限位块与耙齿之间的夹角为°，所述条形槽的深度大于限位块的长度。

优选的，所述固定框的后侧倾斜固定连接有导流板。

与现有技术相比，本实用新型提供了回转式机械格栅，具备以下有益效果：

1.该回转式机械格栅，通过设有的固定框、固定板、电机、第二带轮、传动带、第一带轮、转轴、支撑辊和回转式耙齿链，能够快速清理污水内的杂物，通过设有的栅条、环形槽、条形槽、限位块、条形槽、耙齿和滚动轴承，能够改变耙齿的角度，使得回转式耙齿链上残留的杂物掉落。

2.该回转式机械格栅，通过设有的电机、齿圈、齿轮、旋转轴和辊刷，辊刷旋转能够刷落耙齿上的杂物，能够便于清理卡滞在回转式耙齿链上的杂物，省时省力。

该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型，能够在清理杂物时改变耙齿的角度，使得回转式耙齿链上不易残留杂物影响污水流通，并且能够快速清理卡滞在回转式耙齿链上的杂物，省时省力。

附图说明

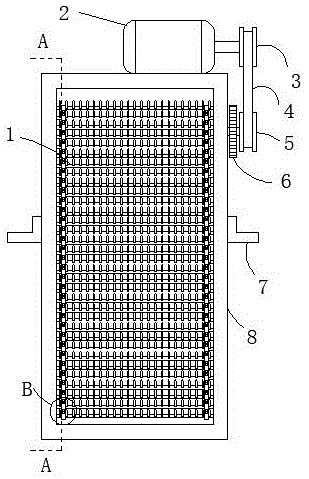

图1为本实用新型提出的回转式机械格栅的结构示意图；

图2为本实用新型提出的回转式机械格栅A-A向的结构示意图；

图3为图1中B处的结构放大图；

图4为本实用新型提出的回转式机械格栅的俯视结构示意图；

图5为本实用新型提出的回转式机械格栅的左视图。

图中：1回转式耙齿链、2电机、3第二带轮、4传动带、5第一带轮、6齿圈、7固定板、8固定框、9导流板、10辊刷、11齿轮、12限位块、13条形槽、14栅条、15耙齿、16支撑辊、17滚动轴承、18环形槽、19套管、20矩形框。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

参照图1-5，回转式机械格栅，包括固定框8以及由多个栅条14组成的回转式耙齿链1，回转式耙齿链1的内侧套接有两个支撑辊16，两个支撑辊16相对的两侧中心处均通过转轴与固定框8相对的两侧内壁转动连接，其中一个转轴贯穿固定框8的侧壁并连接有第一带轮5，固定框8的上端固定连接有电机2，电机2的型号为Y801-2，并且其电力输入端通过导线和控制开关与外部电源电性连接，此技术在生活中已被广泛的应用，本领域技术人员应当知晓，故不再做过多的赘述电机2的输出端固定连接有第二带轮3，第一带轮5和第二带轮3之间共同绕接有传动带4，固定框8的左端内壁开设有环形槽18，栅条14的一端延伸至环形槽18内并固定连接有限位块12，限位块12远离栅条14的一端为弧形结构，环形槽18的一侧开设有条形槽13，限位块12与耙齿15之间的夹角为90°，条形槽13的深度大于限位块12的长度，固定框8的后端上侧通过传动机构连接有辊刷10。

传动机构包括对称固定在固定框8后侧的两个安装块，两个安装块相对的一侧均通过旋转轴与辊刷10相对的两端轴心处转动连接，其中一个旋转轴远离辊刷10的一端穿过安装块并固定连接有齿轮11，转轴的轴壁上固定连接有齿圈6，齿圈6的直径和齿数均大于齿轮11的直径和齿数，进而使得辊刷10的转速大于支撑辊16的转速，便于刷落回转式耙齿链1上的杂物，齿轮11与齿圈6啮合，辊刷10的一侧与回转式耙齿链1接触连接，回转式耙齿链1包括均匀固定在多个栅条14侧壁上的耙齿15，栅条14的侧壁固定连接有两个对称分布的滚动轴承17，其中相邻的两个栅条14之间均设有两个矩形框20，两个矩形框20上均对称滑动套接有两个套管19，两个套管19分别与相邻的两个栅条14上的滚动轴承17的外圈固定连接，固定框8相对的两侧均固定连接有固定板7，两个固定板7上均开设有多个均匀分布的固定孔，便于固定回转式机械格栅，固定框8的后侧倾斜固定连接有导流板9，便于将打捞出的杂物导流进垃圾箱内。

本实用新型中，将固定框8安装在污水处理设备的进水口处，使用地脚螺栓固定固定板7，启动电机2带动第二带轮3使传动带4带动第一带轮5旋转，第一带轮5旋转带动转轴使支撑辊16旋转，从而能够使得回转式耙齿链1上的栅14条和耙齿15做圆周运动，能够快速清理污水内的杂物，在栅条14经过条形槽13时，限位块12移动移动至条形槽13内，受到耙齿15的重力作用，栅条14围绕滚动轴承17摆动，进而使得耙齿15摆动，从而能够使得耙齿15上残留的杂物掉落，随后限位块13移动移动至条形槽13外时，从新回到环形槽18内，进而能够对限位块13进行限位，使得栅条14上的耙齿15能够打捞起污水内的杂物，同时电机2旋转时带动齿圈6使齿轮11旋转，齿轮11旋转带动旋转轴使辊刷10旋转，辊刷10旋转能够刷落耙齿15上的杂物，从而能够便于清理卡滞在耙齿15上的杂物，省时省力。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
