技术领域

本实用新型涉及一种餐具桶，具体是一种具有消毒除异味功能餐具桶。

背景技术

餐具指用餐时直接接触食物的非可食性工具，用于辅助食物分发或摄取食物的器皿和用具。目前市场上还出现了许多一次性的餐具，这种餐具对环境不好；也有一些可降解材料制作的餐具。

现有餐具清洗完成后，仍然存在清洁剂异味，堆积在餐具桶内部仍然不能清理，长时间会滋生细菌，存在安全隐患，餐具桶内部存在餐具较多，搬运过程费时费力，影响工作效率。

实用新型内容

本实用新型的目的在于提供一种具有消毒除异味功能餐具桶，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种具有消毒除异味功能餐具桶，包括桶体和弧形板，所述桶体的下表面安装有若干个万向轮，桶体的内部侧面固定连接有弧形板，弧形板的外表面上设有若干个均匀设置的通孔，桶体外侧面设有对称设置的除异味盒和U形拉杆，U形拉杆的两端外侧壁分别固定连接有凸板，凸板的另一侧面通过销轴与桶体顶部位置的侧面转动连接，除异味盒与桶体相邻的侧面固定连接并且上方设有引风机，安装在桶体外侧面的引风机进口连接有进气管，进气管的另一端贯穿桶体的侧面并且延伸到桶体的内部，引风机出口连接有出气管，出气管的另一端贯穿除异味盒的侧面并且延伸到除异味盒的内部，桶体的顶部一侧面通过铰链转动连接有圆柱形盖盒，圆柱形盖盒的外侧面安装有与铰链对称设置的卡接装置，除异味盒的外侧面内部安装有搅拌装置，除异味盒的下表面设有若干个孔，除异味盒的内部填充有活性炭，桶体的内顶部位置的外侧面安装有两个对称设置的紫外线消毒灯。

作为本实用新型进一步的方案：所述卡接装置由弹簧和T形卡杆组成，T形卡杆通过两个对称设置的弹簧与圆柱形盖盒的外侧壁固定连接，桶体顶部外侧面设有与T形卡杆相匹配的卡槽，T形卡杆的一端贯穿圆柱形盖盒的外侧面并且延伸到卡槽的内部。

作为本实用新型进一步的方案：所述搅拌装置由T形旋转杆、旋转把手、转轴和搅拌叶组成，T形旋转杆一端贯穿除异味盒的侧面并且连接两个对称设置的转轴，转轴另一端外侧壁固定连接有若干个均匀设置的搅拌叶，T形旋转杆外侧壁一端固定连接有旋转把手。

作为本实用新型进一步的方案：所述除异味盒后端面设有空槽，空槽安装有防尘塞。

作为本实用新型进一步的方案：所述U形拉杆上设有防滑纹。

与现有技术相比，本实用新型的有益效果是：

该实用新型便于移动，方便使用，能够除去桶体的内部碗筷异味，能够对碗筷进行消毒，提高安全质量，操作过程省时省力，为人们操作过程提供便利，搅拌装置作用，能够提高活性炭利用率，节约资源，降低成本。

附图说明

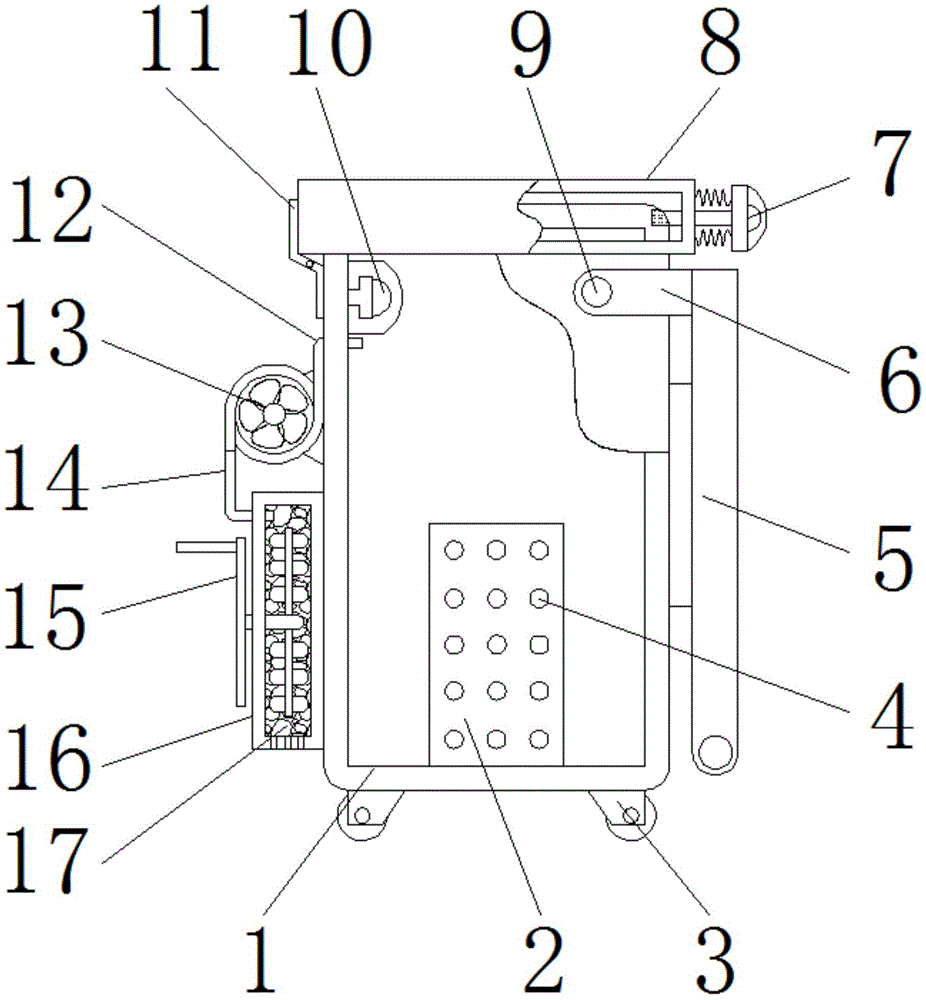

图1为具有消毒除异味功能餐具桶的结构示意图。

图2为具有消毒除异味功能餐具桶中卡接装置的放大结构示意图。

图中：1桶体、2弧形板、3万向轮、4通孔、5U形拉杆、6凸板、7卡接装置、8圆柱形盖盒、9销轴、10紫外线消毒灯、11铰链、12出气管、13引风机、14进气管、15搅拌装置、16除异味盒、17活性炭、61弹簧、62T形卡杆、63卡槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～2，本实用新型实施例中，一种具有消毒除异味功能餐具桶，包括桶体1和弧形板2，其特征在于，所述桶体1的下表面安装有若干个万向轮3，桶体1的内部侧面固定连接有弧形板2，弧形板2的外表面上设有若干个均匀设置的通孔4，桶体1外侧面设有对称设置的除异味盒16和U形拉杆5，U形拉杆5的两端外侧壁分别固定连接有凸板6，凸板6的另一侧面通过销轴9与桶体1顶部位置的侧面转动连接，除异味盒16与桶体1相邻的侧面固定连接并且上方设有引风机13，安装在桶体1外侧面的引风机13进口连接有进气管14，进气管14的另一端贯穿桶体1的侧面并且延伸到桶体1的内部，引风机13出口连接有出气管12，出气管12的另一端贯穿除异味盒16的侧面并且延伸到除异味盒16的内部，桶体1的顶部一侧面通过铰链11转动连接有圆柱形盖盒8，圆柱形盖盒8的外侧面安装有与铰链11对称设置的卡接装置7，除异味盒16的外侧面内部安装有搅拌装置15，除异味盒16的下表面设有若干个孔，除异味盒16的内部填充有活性炭17，桶体1的内顶部位置的外侧面安装有两个对称设置的紫外线消毒灯10；

所述卡接装置7由弹簧61和T形卡杆62组成，T形卡杆62通过两个对称设置的弹簧61与圆柱形盖盒8的外侧壁固定连接，桶体1顶部外侧面设有与T形卡杆62相匹配的卡槽63，T形卡杆62的一端贯穿圆柱形盖盒8的外侧面并且延伸到卡槽63的内部，方便将盖盒8与桶体1安装紧固，不易产生脱落，操作简单便利；

所述搅拌装置15由T形旋转杆、旋转把手、转轴和搅拌叶组成，T形旋转杆一端贯穿除异味盒16的侧面并且连接两个对称设置的转轴，转轴另一端外侧壁固定连接有若干个均匀设置的搅拌叶，T形旋转杆外侧壁一端固定连接有旋转把手，提高活性炭利用率，节约资源，降低成本；

所述除异味盒16后端面设有空槽，空槽安装有防尘塞，能够更换除异味盒16的内部活性炭；

所述U形拉杆5上设有防滑纹,增加接触摩擦，为人们操作过程提供便利；

该专利涉及电路和控制为现有技术。

本实用新型的工作原理是：操作过程，将筷子放置在弧形板2与桶体1之间，将碗直接放置在桶体1的内部，开启引风机13和紫外线消毒灯10，引风机13将桶体1的内部气体抽入到除异味盒16的内部，通过活性炭17吸附作用，除去异味，紫外线消毒灯10，保持长时间存放碗筷不滋生细菌，通过摆动U形杆5，依靠万向轮3方便移动，通过拉动卡接装置7上的T形卡杆62，使得T形卡杆62的一端移除卡槽63，从而打开圆柱形盖盒8，方便圆柱形盖盒8开启和关闭过程，从而方便人们操作，该实用新型便于移动，方便使用，能够除去桶体1的内部碗筷异味，能够对碗筷进行消毒，提高安全质量，操作过程省时省力，为人们操作过程提供便利。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
