技术领域

本实用新型涉及电池回收附属装置的技术领域，特别是涉及一种废旧电池回收装置。

背景技术

众所周知，废旧电池回收装置是一种用于对废旧电池进行回收的辅助装置，其在电池回收的领域中得到了广泛的使用；现有的废旧电池回收装置包括收集箱，收集箱内部设置有放置腔，收集箱顶端设置有箱口，箱口与放置腔连通；现有的废旧电池回收装置使用时，工作人员把废旧电池放置于放置腔内，通过收集箱对废旧电池进行回收；现有的废旧电池回收装置使用中发现，由于废旧电池规格不同，对废旧电池进行分类处理较为不便，导致其使用便利性较差。

实用新型内容

为解决上述技术问题，本实用新型提供一种可对废旧电池进行区分，便于对废旧电池进行分类，提高使用便利性的废旧电池回收装置。

本实用新型的一种废旧电池回收装置，包括收集箱，收集箱内部设置有放置腔，收集箱顶端设置有箱口，箱口与放置腔连通；还包括箱体、四组支腿、底板、电机、支撑板、安装座和辊筒，所述四组支腿顶端分别与箱体底端左前侧、右前侧、左后侧和右后侧连接，四组支腿底端分别与底板顶端左前侧、右前侧、左后侧和右后侧连接，箱体内部设置有工作腔，箱体顶端中央区域连通设置有入料管，入料管输入端设置有入料斗，箱体底端中央区域设置有出料口，所述出料口与工作腔连通，并在出料口处设置有挡板，箱体底端左半区域和右半区域分别设置有左方形孔和右方形孔，箱体前侧壁和后侧壁中央区域分别设置有前转动孔和后转动孔，所述电机安装在箱体后端，电机前部输出端设置有传动轴，所述传动轴前端穿过后转动孔并插入至前转动孔内，传动轴与前转动孔和后转动孔内侧壁之间分别设置有前滚珠轴承和后滚珠轴承，所述支撑板前端与箱体后侧壁下半区域连接，所述安装座顶端与电机底端连接，安装座底端与支撑板顶端后半区域连接，所述辊筒固定套设在传动轴外侧中央区域，辊筒外侧壁设置有多组推板，收集箱底端与底板顶端中央区域接触。

本实用新型的一种废旧电池回收装置，还包括左固定杆和右固定杆，所述左固定杆和右固定杆顶端分别与入料斗底端左半区域和右半区域连接，左固定杆和右固定杆底端分别与箱体顶端左半区域和右半区域连接。

本实用新型的一种废旧电池回收装置，还包括左拉环和右拉环，入料斗顶部输入端设置有防尘盖，所述左拉环和右拉环底端分别与防尘盖顶端左半区域和右半区域连接。

本实用新型的一种废旧电池回收装置，还包括把手，所述把手顶端与挡板底端中央区域连接，把手外侧设置有把套。

本实用新型的一种废旧电池回收装置，还包括四组万向轮组，所述四组万向轮组顶端分别与底板底端左前侧、右前侧、左后侧和右后侧连接，四组万向轮组上分别设置有四组制动板。

本实用新型的一种废旧电池回收装置，还包括左拉杆和右拉杆，所述左拉杆右端和右拉杆左端分别与收集箱左侧壁和右侧壁上半区域连接。

本实用新型的一种废旧电池回收装置，还包括左导流板和右导流板，所述左导流板和右导流板顶端分别与箱体底端左半区域和右半区域连接。

本实用新型的一种废旧电池回收装置，还包括辅助板，所述辅助板底端与挡板顶端中央区域连接，辅助板顶端与箱体内底侧壁齐平。

与现有技术相比本实用新型的有益效果为：把电机通电，电机驱动传动轴转动，传动轴带动辊筒转动，辊筒带动多组推板缓慢的转动，废旧电池规格较小的电池可从左方形孔和右方形孔内通过，工作人员把废旧电池从入料斗输入端倒入，废旧电池从入料管进入至工作腔内，多组推板推动废旧电池在工作腔内缓慢的转动，当废旧电池经过左方形孔和右方形孔时，规格较小的废旧电池从左方形孔和右方形孔中穿过，收集箱位于箱体正下方，从左方形孔和右方形孔中掉出的规格较小的电池进入放置腔内，通过收集箱对规格较小的电池进行回收，运行一端时间之后，若无规格较小的电池从左方形孔和右方形孔中掉出时，首先把收集箱撤走，并放上其他的箱子，使其他的箱子顶部开口正对出料口，打开挡板，工作腔内剩余的废旧电池从出料口中掉落，并对其进行收集，可对废旧电池进行区分，便于对废旧电池进行分类，提高使用便利性。

附图说明

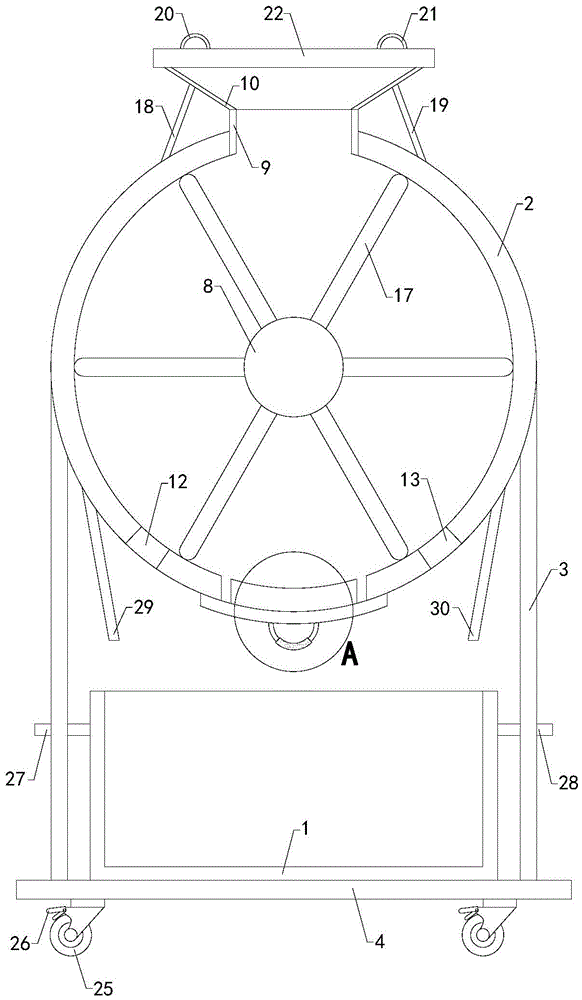

图1是本实用新型的结构示意图；

图2是本实用新型的部分结构示意左视图；

图3是图1中A的局部放大图；

图4是图1中B的局部放大图；

附图中标记：1、收集箱；2、箱体；3、支腿；4、底板；5、电机；6、支撑板；7、安装座；8、辊筒；9、入料管；10、入料斗；11、挡板；12、左方形孔；13、右方形孔；14、传动轴；15、前滚珠轴承；16、后滚珠轴承；17、推板；18、左固定杆；19、右固定杆；20、左拉环；21、右拉环；22、防尘盖；23、把手；24、把套；25、万向轮组；26、制动板；27、左拉杆；28、右拉杆；29、左导流板；30、右导流板；31、辅助板。

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

如图1至图4所示，本实用新型的一种废旧电池回收装置，包括收集箱1，收集箱1内部设置有放置腔，收集箱1顶端设置有箱口，箱口与放置腔连通；还包括箱体2、四组支腿3、底板4、电机5、支撑板6、安装座7和辊筒8，四组支腿3顶端分别与箱体2底端左前侧、右前侧、左后侧和右后侧连接，四组支腿3底端分别与底板4顶端左前侧、右前侧、左后侧和右后侧连接，箱体2内部设置有工作腔，箱体2顶端中央区域连通设置有入料管9，入料管9输入端设置有入料斗10，箱体2底端中央区域设置有出料口，出料口与工作腔连通，并在出料口处设置有挡板11，箱体2底端左半区域和右半区域分别设置有左方形孔12和右方形孔13，箱体2前侧壁和后侧壁中央区域分别设置有前转动孔和后转动孔，电机5安装在箱体2后端，电机5前部输出端设置有传动轴14，传动轴14前端穿过后转动孔并插入至前转动孔内，传动轴14与前转动孔和后转动孔内侧壁之间分别设置有前滚珠轴承15和后滚珠轴承16，支撑板6前端与箱体2后侧壁下半区域连接，安装座7顶端与电机5底端连接，安装座7底端与支撑板6顶端后半区域连接，辊筒8固定套设在传动轴14外侧中央区域，辊筒8外侧壁设置有多组推板17，收集箱1底端与底板4顶端中央区域接触；把电机通电，电机驱动传动轴转动，传动轴带动辊筒转动，辊筒带动多组推板缓慢的转动，废旧电池规格较小的电池可从左方形孔和右方形孔内通过，工作人员把废旧电池从入料斗输入端倒入，废旧电池从入料管进入至工作腔内，多组推板推动废旧电池在工作腔内缓慢的转动，当废旧电池经过左方形孔和右方形孔时，规格较小的废旧电池从左方形孔和右方形孔中穿过，收集箱位于箱体正下方，从左方形孔和右方形孔中掉出的规格较小的电池进入放置腔内，通过收集箱对规格较小的电池进行回收，运行一端时间之后，若无规格较小的电池从左方形孔和右方形孔中掉出时，首先把收集箱撤走，并放上其他的箱子，使其他的箱子顶部开口正对出料口，打开挡板，工作腔内剩余的废旧电池从出料口中掉落，并对其进行收集，可对废旧电池进行区分，便于对废旧电池进行分类，提高使用便利性。

本实用新型的一种废旧电池回收装置，还包括左固定杆18和右固定杆19，左固定杆18和右固定杆19顶端分别与入料斗10底端左半区域和右半区域连接，左固定杆18和右固定杆19底端分别与箱体2顶端左半区域和右半区域连接；左固定杆和右固定杆可对入料斗进行固定支撑，提高使用稳定性。

本实用新型的一种废旧电池回收装置，还包括左拉环20和右拉环21，入料斗10顶部输入端设置有防尘盖22，左拉环20和右拉环21底端分别与防尘盖22顶端左半区域和右半区域连接；防尘盖可对入料斗进行防尘，左拉环和右拉环可便于防尘盖的开启和关闭，提高使用便利性。

本实用新型的一种废旧电池回收装置，还包括把手23，把手23顶端与挡板11底端中央区域连接，把手23外侧设置有把套24；把手可便于挡板的开启和关闭，提高使用便捷性。

本实用新型的一种废旧电池回收装置，还包括四组万向轮组25，四组万向轮组25顶端分别与底板4底端左前侧、右前侧、左后侧和右后侧连接，四组万向轮组25上分别设置有四组制动板26；四组万向轮组可便于工作人员对装置进行移动，提高使用灵活性。

本实用新型的一种废旧电池回收装置，还包括左拉杆27和右拉杆28，左拉杆27右端和右拉杆28左端分别与收集箱1左侧壁和右侧壁上半区域连接；左拉杆和右拉杆可便于工作人员对收集箱进行移动，提高使用便利性。

本实用新型的一种废旧电池回收装置，还包括左导流板29和右导流板30，左导流板29和右导流板30顶端分别与箱体2底端左半区域和右半区域连接；左导流板和右导流板可对规格较小的电池进行导向，防止电池掉落，提高使用可靠性。

本实用新型的一种废旧电池回收装置，还包括辅助板31，辅助板31底端与挡板11顶端中央区域连接，辅助板31顶端与箱体2内底侧壁齐平；辅助板可使得废旧电池在工作腔内转动时增加平顺，提高使用流畅性。

本实用新型的一种废旧电池回收装置，其在工作时，把电机通电，电机驱动传动轴转动，传动轴带动辊筒转动，辊筒带动多组推板缓慢的转动，废旧电池规格较小的电池可从左方形孔和右方形孔内通过，工作人员把废旧电池从入料斗输入端倒入，废旧电池从入料管进入至工作腔内，多组推板推动废旧电池在工作腔内缓慢的转动，当废旧电池经过左方形孔和右方形孔时，规格较小的废旧电池从左方形孔和右方形孔中穿过，收集箱位于箱体正下方，从左方形孔和右方形孔中掉出的规格较小的电池进入放置腔内，通过收集箱对规格较小的电池进行回收，运行一端时间之后，若无规格较小的电池从左方形孔和右方形孔中掉出时，首先把收集箱撤走，并放上其他的箱子，使其他的箱子顶部开口正对出料口，打开挡板，工作腔内剩余的废旧电池从出料口中掉落，并对其进行收集，可对废旧电池进行区分，便于对废旧电池进行分类，提高使用便利性；左固定杆和右固定杆可对入料斗进行固定支撑，提高使用稳定性；防尘盖可对入料斗进行防尘，左拉环和右拉环可便于防尘盖的开启和关闭，提高使用便利性；把手可便于挡板的开启和关闭，提高使用便捷性；四组万向轮组可便于工作人员对装置进行移动，提高使用灵活性；左拉杆和右拉杆可便于工作人员对收集箱进行移动，提高使用便利性；左导流板和右导流板可对规格较小的电池进行导向，防止电池掉落，提高使用可靠性；辅助板可使得废旧电池在工作腔内转动时增加平顺，提高使用流畅性。

本实用新型的一种废旧电池回收装置所使用的电机使从市面上采购的，只需按照说明书进行安装使用即可。

本实用新型的一种废旧电池回收装置，以上所述所有部件的安装方式、连接方式或设置方式均为常见机械方式，并且其所有部件的具体结构、型号和系数指标均为其自带技术，只要能够达成其有益效果的均可进行实施，故不在多加赘述。

本实用新型的一种废旧电池回收装置，在未作相反说明的情况下，“上下左右、前后内外以及垂直水平”等包含在术语中的方位词仅代表该术语在常规使用状态下的方位，或为本领域技术人员理解的俗称，而不应视为对该术语的限制，与此同时，“第一”、“第二”和“第三”等数列名词不代表具体的数量及顺序，仅仅是用于名称的区分，而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和变型，这些改进和变型也应视为本实用新型的保护范围。
