技术领域

本实用新型涉及垃圾分类装置技术领域，具体涉及一种社区垃圾分类用垃圾分拣装置。

背景技术

人类活动会产生大量的生活垃圾，一般生活垃圾处理仍为原始的混合收集、混合清运方式，并没有做到分类收集、清运，资源再生利用率低。人们对于垃圾分类回收的意识比较淡薄，仅中国每年在垃圾中扔掉的可再生资源价值约高达400亿元。随着我国政府对垃圾的分类回收重视程度越来越高，人们对垃圾分类回收的意识逐渐增强，2019年，北京将实现全市97％的行政村生活垃圾得到有效治理，完成全市162处非正规垃圾堆放点75％的治理任务。7月1日，《上海市生活垃圾管理条例》正式实施，根据规定，个人或单位未按规定分类投放垃圾都将面临处罚。

在垃圾分类过程中用到最多的就是垃圾桶，但是传统的垃圾桶大都使单独放置的，在进行垃圾分类时，只是简单的将单独的四个垃圾桶进行排列摆放，而且，社区中的垃圾桶旁大都会有社区的相关负责人员进行看管，在人们丢垃圾时，对垃圾进行分拣后才将垃圾丢入相应的垃圾桶内。但是，在对垃圾进行分拣时，大都是直接在垃圾袋内对其分拣再将不同的垃圾丢入到相应的垃圾桶内，如此操作较为不便，而且效率极低，因此需要设计一种专门用于垃圾分类中对垃圾进行分拣的装置。

解决的技术问题

针对现有技术所存在的上述缺点，本实用新型提供了一种社区垃圾分类用垃圾分拣装置，旨在对需要进行垃圾分类的垃圾进行分拣，使垃圾分类的效率更高。

技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：

一种社区垃圾分类用垃圾分拣装置，包括：

支架，顶端固定有支撑盘，所述支撑盘内腔的底端面上开设有环形滑槽，且支撑盘的侧壁上设置有多个与支撑盘内腔相通的导料板；

分拣盘，设置于所述支撑盘的内腔中，所述分拣盘的底端面上周向设置有多个滚珠，且分拣盘的侧壁上开设有出料口，所述分拣盘侧板的顶端面上周向安装有多个手持柱；

护栏框，位于所述导料板自由端的下方，所述护栏框的右侧壁上连接有多个分隔柱，所述分隔柱之间均形成有容置腔，且容置腔内均放置有垃圾桶；

挡板，均通过转轴转动连接于所述分隔柱的右侧壁上，且分隔柱的右侧壁上均沿挡板的下方连接有辅助板。

更进一步地，所述分拣盘间隙配合插接在所述支撑盘内，且分拣盘的顶端高于所述支撑盘的顶端，所述分拣盘内腔的底端面上固定有分隔板，从而能够通过分隔板将未经分拣和分拣后的垃圾进行隔开。

更进一步地，所述滚珠均插接在所述环形滑槽内，且滚珠沿环形滑槽内腔的底端面上自由滚动，从而能够使分拣盘在支撑盘内转动的更加顺畅。

更进一步地，所述挡板的底端面呈弧形，当挡板沿转轴转动至与分隔柱相垂直的方向上时，所述挡板抵在所述辅助板的顶端面上，从而能够使辅助板对挡板起到支撑作用，防止挡板继续沿转轴进行转动。

更进一步地，所述容置腔和导料板的个数均为四个。

更进一步地，所述导料板的自由端均延伸至容置腔的上方，从而使沿导料板导出的垃圾掉入容置腔内的垃圾桶里。

有益效果

采用本实用新型提供的技术方案，与已知的公有技术相比，具有如下有益效果：

1、本实用新型通过增加支撑盘、导料板、分拣盘、容置腔和挡板设计，能够将需要进行分拣的垃圾放在分拣盘内进行分拣，然后将分拣后的垃圾同构导料板的作用导入到容置腔内的垃圾桶中，从而使垃圾分拣更加便捷，而且提高了垃圾分类的效率。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

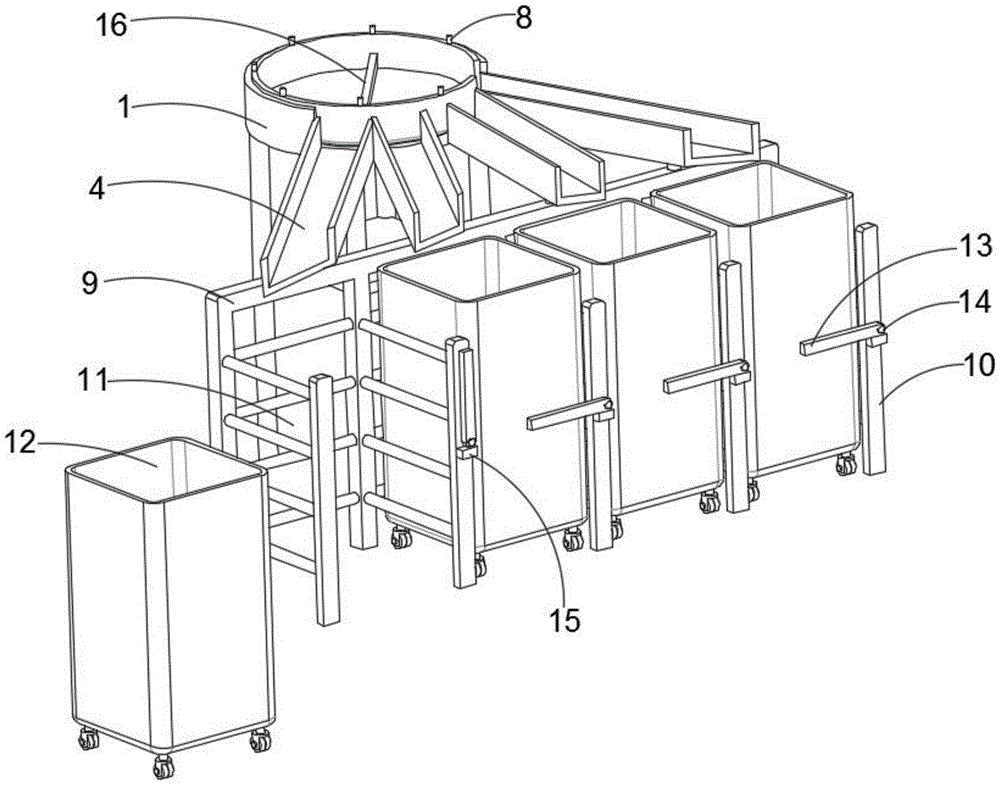

图1为本实用新型的侧视结构示意图；

图2为本实用新型的结构分解示意图；

图3为本实用新型的俯视立体示意图；

图中的标号分别代表：1-支架；2-支撑盘；3-环形滑槽；4-导料板；5-分拣盘；6-滚珠；7-出料口；8-手持柱；9-护栏框；10-分隔柱；11-容置腔；12-垃圾桶；13-挡板；14-转轴；15-辅助板；16-分隔板；17-支撑板。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

下面结合实施例对本实用新型作进一步的描述。

实施例

本实施例的一种社区垃圾分类用垃圾分拣装置，参照图1-3，包括：

支架1，顶端固定有支撑盘2，支撑盘2内腔的底端面上开设有环形滑槽3，且支撑盘2的侧壁上设置有多个与支撑盘2内腔相通的导料板4；

分拣盘5，设置于支撑盘2的内腔中，分拣盘5的底端面上周向设置有多个滚珠6，且分拣盘5的侧壁上开设有出料口7，分拣盘5侧板的顶端面上周向安装有多个手持柱8；

护栏框9，位于导料板4自由端的下方，护栏框9的右侧壁上连接有多个分隔柱10，分隔柱10之间均形成有容置腔11，且容置腔11内均放置有垃圾桶12；

挡板13，均通过转轴14转动连接于分隔柱10的右侧壁上，且分隔柱10的右侧壁上均沿挡板13的下方连接有辅助板15。

其中，分拣盘5间隙配合插接在支撑盘2内，且分拣盘5的顶端高于支撑盘2的顶端，分拣盘5内腔的底端面上固定有分隔板16；滚珠6均插接在环形滑槽3内，且滚珠6沿环形滑槽3内腔的底端面上自由滚动；挡板13的底端面呈弧形，当挡板13沿转轴14转动至与分隔柱10相垂直的方向上时，挡板13抵在辅助板15的顶端面上；容置腔11和导料板4的个数均为四个；导料板4的自由端均延伸至容置腔11的上方。

使用时，首先将护支架1、护栏框9和分隔柱10固定在相应位置处的地面上，此时导料板4的自由端位于容置腔11的上方，然后沿转轴14转动挡板13使挡板13转动至与分隔柱10相平行的方向上(如图1所示)，此时可将垃圾桶12沿容置腔11的端口推入到容置腔11内，最后再次沿转轴14转动挡板13，使挡板13沿转轴14转动至与分隔柱10相垂直的方向上时，此时挡板13抵在辅助板15的顶端面上，从而能够使辅助板15对挡板13起到支撑作用，防止挡板13继续沿转轴14进行转动；在对垃圾进行分拣时，先沿分隔板16和分拣盘5侧壁之间的空隙处将垃圾倒在分拣盘5内，然后对垃圾进行分拣，并将分拣后的垃圾放置在分拣盘5内靠近出料口7的位置处，最后通过握持手持柱8对分拣盘5进行转动，当与垃圾相对应的垃圾桶12上方的导料板4与出料口7相对时，将分拣后的垃圾沿出料口7推入到导料板4的顶端口处，此时分拣后的垃圾沿导料板4导入到相应的垃圾桶12内。本实用新型设计的垃圾分拣装置能够更加方便地对需要进行垃圾分类的垃圾进行分拣，使垃圾分类的效率更高，推广价值极佳。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不会使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
