技术领域

本实用新型涉及垃圾箱技术领域，尤其涉及一种自动倾倒垃圾的环保垃圾箱。

背景技术

现在公共场合使用的垃圾箱都是开口式的，当倾倒垃圾时，需要搬动垃圾箱，这样不仅需要耗费大量的体力劳动，而且垃圾箱内也会留有污渍垃圾，不利于环境的卫生，且不符合环保理念。

实用新型内容

(一)要解决的技术问题

针对现有技术的不足，本实用新型提供了一种自动倾倒垃圾的环保垃圾箱，解决了现有的垃圾箱当倾倒垃圾时，需要搬动垃圾箱，这样不仅需要耗费大量的体力劳动，而且垃圾箱内也会留有污渍垃圾，不利于环境的卫生，且不符合环保理念的问题。

(二)技术方案

本实用新型通过如下技术方案实现：

一种自动倾倒垃圾的环保垃圾箱，包括垃圾箱本体，所述垃圾箱本体包括移动底座、箱体、转动电机以及限位板，所述移动底座的两侧设有一限位板，分别为限位板A和限位板B，所述限位板A和限位板B之间设有所述箱体，所述限位板A的一侧设有转动电机，所述转动电机的输出轴固定连接到转动杆且所述转动杆穿过所述箱体，所述转动杆的端部延伸到所述限位板B的一侧表面，所述箱体的中部设有隔板，所述隔板的表面均匀开有多个过滤孔，所述隔板的底部设置有吸水腔，所述箱体的表面开有出料口且所述出料口的一侧铰接有门体，所述出料口与所述吸水腔连通，所述吸水腔的内部填充有吸水树脂，限位板A和限位板B的顶部设有遮挡板，所述遮挡板的底部设有蓄电池，所述蓄电池为所述转动电机供电，所述遮挡板的中部镶嵌有红外接收头，所述红外接收头与外置的红外发射器无线连接。

优选的，所述移动底座的底部转动连接有多个万向滚轮，所述移动底座的底部设有限位件，所述限位件包括多个螺纹孔,所述螺纹孔内啮合有限位杆，转动所述限位杆使所述限位杆的底部与所述万向滚轮的底部平齐，所述限位杆的底部呈锥形结构。

优选的，所述红外发射器集成在一个控制外壳内，所述控制外壳的内部设有卡扣电池，所述控制外壳的表面设有控制开关，所述卡扣电池通过所述控制开关于所述红外发射器电性连接。

优选的，所述转动杆的高度高于所述箱体水平中轴线的高度，所述转动杆转动的角度为0°-180°。

优选的，所述转动电机为伺服电机中的一种。

优选的，所述箱体的内壁表面设有自洁涂层。

(三)有益效果

与现有技术相比，本实用新型的有益效果如下：

本实用新型提供了一种自动倾倒垃圾的环保垃圾箱，具备有以下有益效果：本实用新型设置了移动底座和箱体，移动底座的两侧设置有限位板A和限位板B，限位板A和限位板B之间设置箱体，箱体悬空在移动底座的顶部，限位板A的一侧设置有转动电机，转动电机的输出轴固定连接到转动杆，转动杆贯穿箱体，转动电机转动时也会通过转动杆带动箱体进行转动，从而使箱体倾倒，能够自动倒垃圾，箱体的内部通过隔板分隔为吸水腔，吸水腔内填充有吸水树脂，这样可以有效吸收箱体的污水，避免污水外流到外界环境中，红外发射器和红外接收头无线连接作为转动电机和蓄电池的连接开关，避免转动电机被误启动。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

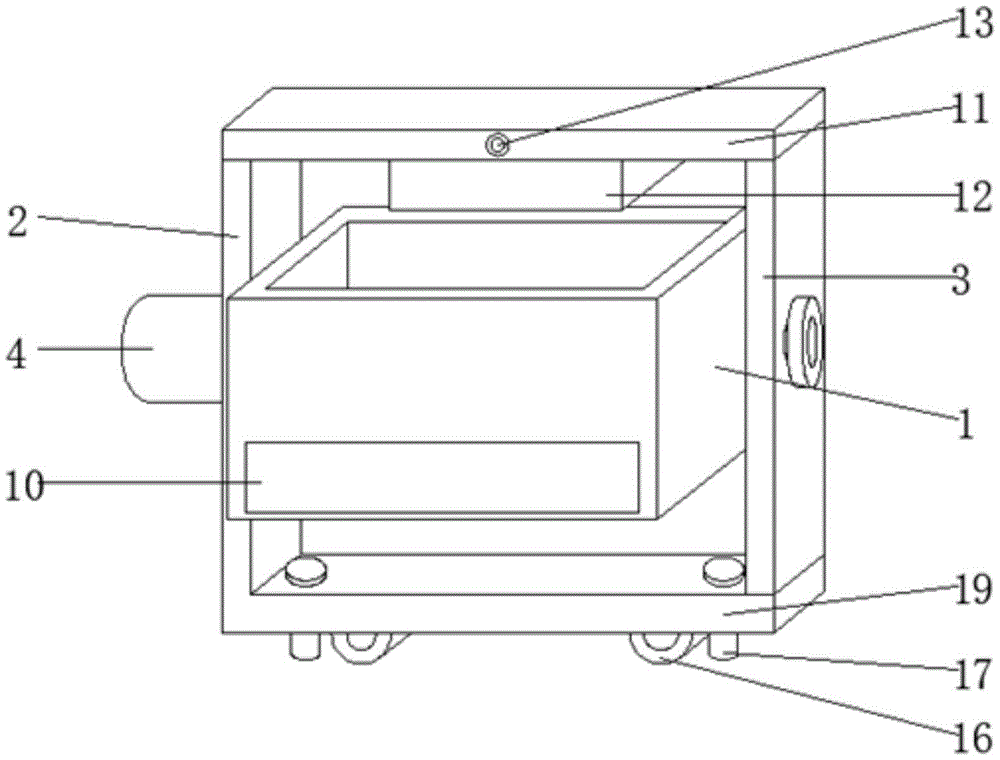

图1为本实用新型的结构示意图；

图2为本实用新型的箱体的结构示意图；

图3为本实用新型的隔板的结构示意图；

图4为本实用新型的控制外壳的结构示意图。

图中：1、箱体；2、限位板A；3、限位板B；4、转动电机；5、转动杆；6、隔板；7、吸水腔；8、过滤孔；9、吸水树脂；10、门体；11、遮挡板；12、蓄电池；13、红外接收头；14、控制外壳；15、控制开关；16、万向滚轮；17、限位杆；18、红外发射器；19、移动底座。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

现提出下述实施例：

实施例一：

如图1、2、3、4所示的一种自动倾倒垃圾的环保垃圾箱，包括垃圾箱本体，所述垃圾箱本体包括移动底座19、箱体1、转动电机4以及限位板，所述移动底座19的两侧设有一限位板，分别为限位板A2和限位板B3，所述限位板A2和限位板B3之间设有所述箱体1，所述限位板A2的一侧设有转动电机4，所述转动电机4的输出轴固定连接到转动杆5且所述转动杆5穿过所述箱体1，所述转动杆5的端部延伸到所述限位板B3的一侧表面，所述箱体1的中部设有隔板6，所述隔板6的表面均匀开有多个过滤孔8，所述隔板6的底部设置有吸水腔7，所述箱体1的表面开有出料口且所述出料口的一侧铰接有门体10，所述出料口与所述吸水腔7连通，所述吸水腔7的内部填充有吸水树脂9，限位板A2和限位板B3的顶部设有遮挡板11，所述遮挡板11的底部设有蓄电池12，所述蓄电池12为所述转动电机4供电，所述遮挡板11的中部镶嵌有红外接收头13，所述红外接收头13与外置的红外发射器18无线连接。

在本实施例中，所述移动底座19的底部转动连接有多个万向滚轮16，所述移动底座19的底部设有限位件，所述限位件包括多个螺纹孔,所述螺纹孔内啮合有限位杆17，转动所述限位杆17使所述限位杆17的底部与所述万向滚轮16的底部平齐，所述限位杆17的底部呈锥形结构。可以使其快速移动到指定地点，并且不会任意移动。

在本实施例中，所述红外发射器18集成在一个控制外壳14内，所述控制外壳14的内部设有卡扣电池，所述控制外壳14的表面设有控制开关15，所述卡扣电池通过所述控制开关15与所述红外发射器18电性连接。手持控制外壳14，使红外发射器18能够对准红外接收头13，从而使转动电机4能够通电。

在本实施例中，所述转动杆5的高度高于所述箱体1水平中轴线的高度，所述转动杆5转动的角度为0°-180°。这样箱体1不会倒转。

在本实施例中，所述转动电机4为伺服电机中的一种。可以控制转动电机4的转动速度，并且在断电时，信号电压为零时无自转现象，转速随着转矩的增加而匀速下降，箱体1不会突然下降。

实施例二：

如图1、2、3、4所示的一种自动倾倒垃圾的环保垃圾箱，与实施例一不同之处在于：所述箱体1的内壁表面设有自洁涂层，避免污渍过多的积留在箱体1的内壁上。

在图1-4中，本实用新型设置了移动底座19和箱体1，移动底座19的两侧设置有限位板A2和限位板B3，限位板A2和限位板B3之间设置箱体1，箱体1悬空在移动底座19的顶部，限位板A2的一侧设置有转动电机4，转动电机4的输出轴固定连接到转动杆5，转动杆5贯穿箱体1，转动电机4转动时也会通过转动杆5带动箱体1进行转动，从而使箱体1倾倒，能够自动倒垃圾，箱体1的内部通过隔板6分隔为吸水腔7，吸水腔7内填充有吸水树脂9，这样可以有效吸收箱体1的污水，避免污水外流到外界环境中，红外发射器18和红外接收头13无线连接作为转动电机4和蓄电池12的连接开关，避免转动电机4被误启动。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
