技术领域

本实用新型涉及垃圾处理领域，尤其涉及一种垃圾分类后的处理装置。

背景技术

为了降低垃圾处理的难度和增加垃圾的利用程度，很多地方政府都实行了垃圾分类的政策。目前的垃圾中有很多的垃圾都是可以进行回收利用的，这些垃圾在经过分类后可以作为回收资源利用起来。但是，由于这些垃圾仍然存在着一定的体积，因此，如果进行再次处理的话，会占用较多的空间，不利于储存和运输，专利号为CN201611077252.X的文件公布了一种环保型垃圾处理装置，虽然可以对垃圾进行压缩，但是却不方便将压缩好的垃圾到出来，为解决上述的问题，本方案提出了一种垃圾分类后的处理装置。

实用新型内容

本实用新型的目的在于提供一种垃圾分类后的处理装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种垃圾分类后的处理装置，包括压缩斗，所述压缩斗的顶部固定有四个支撑杆，四个支撑杆的顶部固定有顶板，顶板的顶部固定有第一液压缸，第一液压缸的一端贯穿顶板延伸至顶板的下方，且第一液压缸位于顶板下方的一端固定有压板，所述压缩斗的一侧开设有缺口，缺口的外部铰接有侧板，所述侧板的一侧转动连接有多个连接板，连接板的一侧开设有卡槽，所述压缩斗的一侧外壁上固定有多个卡块，所述卡槽与卡块相吻合，所述压缩斗的与缺口相对的一侧外壁上固定有第二液压缸，第二液压缸的一端延伸至压缩斗的内部，且第二液压缸位于压缩斗内部的一端固定有推板，所述压缩斗的底部固定有四个脚轮，所述压缩斗的一侧外壁上固定有电控箱。

采用上述方案，第一液压缸带动压板对压缩斗的内的垃圾进行压缩，压缩完成后将侧板打开，然后第二液压缸伸长，从而将压缩好的垃圾推出到压缩斗的外部，不仅达到压缩垃圾的目的，而且方便操作。

作为一种优选的实施方式，所述压缩斗的两侧外壁上均固定有两个固定板，两个固定板的底部均固定有电动伸缩杆，两个电动伸缩杆的底部均固定有防滑板。

采用上述方案，通过电动伸缩杆伸长，使得防滑板与地面接触，从而避免压缩斗随意移动。

作为一种优选的实施方式，所述第一液压缸、第二液压缸和电动伸缩杆均与电控箱电性连接。

采用上述方案，通过电控箱可以对第一液压缸、第二液压缸和电动伸缩杆进行控制，方便了操作。

作为一种优选的实施方式，多个所述卡块的顶部均为等腰梯形结构，四个所述脚轮均为万向轮。

采用上述方案，卡块的顶部为等腰梯形结构方便了卡块卡入卡槽的内部，脚轮为万向轮方便了整个装置的移动。

与现有技术相比，本实用新型的有益效果是：

1、通过第一液压缸带动压板对压缩斗内的垃圾进行压缩，从而达到压缩垃圾体积的目的，压缩完成后再将侧板打开，启动的第二液压缸伸长，从而将压缩好的垃圾推出到压缩斗的外部，从而达到方便将要好的压力推出到压缩框外的目的；

2、通过固定板、电动伸缩杆和防滑板之间的配合，电动伸缩杆伸长，使得防滑板与地面接触，从而避免压缩斗随意移动；

3、卡块的顶为等腰梯形结构，方便了卡块卡入卡槽的内部。

本实用新型结构合理，设计巧妙，操作简单，方便对分类后的垃圾进行压缩，从而减小垃圾的体积，方便运输。

附图说明

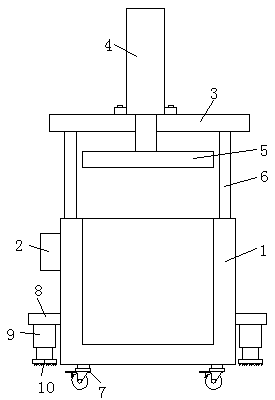

图1为本实用新型的结构示意图。

图2为本实用新型的俯视图。

图3为本实用新型的A处放大图。

图4为本实用新型压缩斗的侧视图。

图5为本实用新型的侧视图。

图中标号：1、压缩斗；2、电控箱；3、顶板；4、第一液压缸；5、压板；6、支撑杆；7、脚轮；8、固定板；9、电动伸缩杆；10、防滑板；11、推板；12、第二液压缸；13、侧板；14、连接板；15、固定轴；16、限位板；17、通孔；18、卡槽；19、卡块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-5，一种垃圾分类后的处理装置，包括压缩斗1，压缩斗1的顶部固定有四个支撑杆6，四个支撑杆6的顶部固定有顶板3，顶板3的顶部固定有第一液压缸4，第一液压缸4的一端贯穿顶板3延伸至顶板3的下方，且第一液压缸4位于顶板3下方的一端固定有压板5，压缩斗1的一侧开设有缺口，缺口的外部铰接有侧板13，侧板13的一侧转动连接有多个连接板14，连接板14的一侧开设有卡槽18，压缩斗1的一侧外壁上固定有多个卡块19，卡槽18与卡块19相吻合，压缩斗1的与缺口相对的一侧外壁上固定有第二液压缸12，第二液压缸12的一端延伸至压缩斗1的内部，且第二液压缸12位于压缩斗1内部的一端固定有推板11，压缩斗1的底部固定有四个脚轮7，压缩斗1的一侧外壁上固定有电控箱2。

本实施例中，压缩斗1的两侧外壁上均固定有两个固定板8，两个固定板8的底部均固定有电动伸缩杆9，两个电动伸缩杆9的底部均固定有防滑板10，第一液压缸4、第二液压缸12和电动伸缩杆9均与电控箱2电性连，通过电控箱2控制电动伸缩杆9的伸长，使得防滑板10与地面接触，从而避免整个装置在压缩垃圾时发生移动。

本实施例中，侧板13的一侧固定有固定轴15，连接板14上开设有通孔17，固定轴15的另一端贯穿通孔17延伸至连接板14的外部，且固定轴15的另一端固定有限位板16，固定轴15与连接板14转动连接，通过固定轴的色值可以保证连接板与侧板13之间的转动连接，多个卡块19的顶部均为等腰梯形结构，四个脚轮7均为万向轮，卡块19的顶部为等腰梯形结构方便了卡块19卡入卡槽18的内部，脚轮7为万向轮方便了整个装置的移动。

本实用新型的工作原理及使用流程：压缩垃圾时，将垃圾倒入到压缩斗1的内部，然后启动第一液压缸4伸长，使得压板5对垃圾进行压缩，垃圾压缩完成后将连接板14从卡块19上拿开，使得卡块19退出到卡槽18的外部，然后就可以将侧板13打开，接着启动第二液压缸12，第二液压缸12伸长，使得推板11将压缩好的垃圾推出到压缩斗1的外部；

压缩垃圾之前，先启动电动伸缩杆9伸长，使得防滑板10余底面接触，从而避免在压缩垃圾时整个装置发生移动。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
