技术领域

本实用新型涉及体育用品技术领域，具体是一种篮球快捷清洗烘干装置。

背景技术

体育，是一种复杂的社会文化现象，它以身体与智力活动为基本手段，根据人体生长发育、技能形成和机能提高等规律，达到促进全面发育、提高身体素质与全面教育水平、增强体质与提高运动能力、改善生活方式与提高生活质量的一种有意识、有目的、有组织的社会活动。

篮球是全民运动中最受欢迎的球类运动，目前绝大部分篮球均是在水泥球场进行的，因此对篮球的磨损较严重，需要对篮球进行一定程度养护，其中就需要清洗篮球，目前篮球的清洗装置结构复杂，导致成本过高，且无法将篮球清洗干净。

中国专利（公告号：CN108261738A）公开了一种脚踏式清洗篮球装置，包括有底座、第一支架、第二支架、固定板、曲轴、第一直齿轮、曲柄、脚踏板、第一支撑杆、鞍座、第二直齿轮等；在底座上方右侧固定连接有第一支架，底座上方固定连接有第二支架，第二支架位于第一支架左侧，第一支架与第二支架上部固定连接有固定板，固定板上转动式连接有曲轴，该装置通过蹬脚踏，使刷筒转动，对篮球进行清洗，但是该装置中未对篮球的位置进行有效限制，无法确保篮球表面所有部位清洁到位，且清洗完成后篮球表面水渍残留，容易造成损坏，减少篮球使用寿命。

实用新型内容

本实用新型的目的在于提供一种篮球快捷清洗烘干装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种篮球快捷清洗烘干装置，包括壳体，壳体顶部设有滑槽，所述壳体内壁顶部左右两侧均固定连接支撑杆，支撑杆顶部固定连接碗状壳体，碗状壳体顶部设有碗状网片，碗状网片顶部设有清洁软布，所述碗状网片底部固定连接连接管，所述壳体左侧设有水箱，水箱内设有水泵，所述壳体右侧设有热风机，所述壳体顶部固定连接第一气缸，第一气缸活塞杆固定连接滑块，滑块底部固定连接连接杆，连接杆底部固定连接第二气缸，第二气缸底部固定连接吸盘，所述壳体顶部内壁左右两侧均固定连接第三气缸，第三气缸活塞杆后侧固定连接电机，电机输出轴固定连接转轴，转轴外侧套有橡胶套。

作为本实用新型进一步的方案：所述连接管滑动连接壳体两侧壁。

作为本实用新型再进一步的方案：所述水泵的输出端固定连接左侧连接管。

作为本实用新型再进一步的方案：所述热风机的输出端固定连接右侧连接管。

作为本实用新型再进一步的方案：所述连接杆滑动连接滑槽。

作为本实用新型再进一步的方案：所述壳体底部固定连接底座，底座底部安装有滚轮。

作为本实用新型再进一步的方案：所述壳体左侧外壁固定连接扶手。

与现有技术相比，本实用新型的有益效果是：

本实用新型，适用于体育教学后对篮球的统一清洁，通过橡胶套转动摩擦篮球表面，使篮球在碗状壳体内转动，使篮球表面清洁更加全面，通过对清洁软布加湿与加热，达到对篮球的清洗与烘干的效果，本实用新型，结构简单，使用方便，且集清洗与烘干于一体，大大节省了清洁篮球的时间，省时省力，利于推广。

附图说明

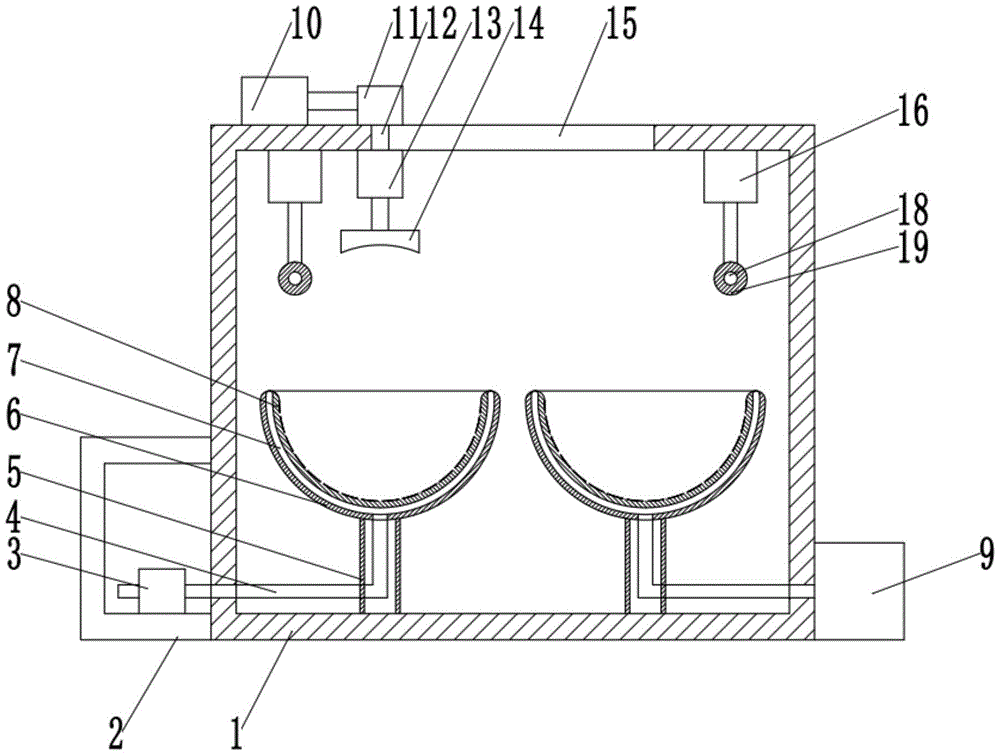

图1为一种篮球快捷清洗烘干装置实施例1的结构示意图。

图2为一种篮球快捷清洗烘干装置实施例1中碗状网片的结构示意图。

图3为一种篮球快捷清洗烘干装置实施例1中橡胶套的左视图。

图4为一种篮球快捷清洗烘干装置实施例2的结构示意图。

图中：1-壳体、2-水箱、3-水泵、4-连接管、5-支撑杆、6-碗状壳体、7-碗状网片、8-清洁软布、9-热风机、10-第一气缸、11-滑块、12-连接杆、13-第二气缸、14-吸盘、15-滑槽、16-第二气缸、17-电机、18-转轴、19-橡胶套、20-底座、21-滚轮、22-扶手。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

实施例1

请参阅图1和图2，一种篮球快捷清洗烘干装置，包括壳体1，壳体1顶部设有滑槽15，所述壳体1内壁顶部左右两侧均固定连接支撑杆5，支撑杆5顶部固定连接碗状壳体6，碗状壳体6顶部设有碗状网片7，碗状网片7顶部设有清洁软布8，所述碗状网片7底部固定连接连接管4，连接管4滑动连接壳体1两侧壁，所述壳体1左侧设有水箱2，水箱2内设有水泵3，水泵3的输出端固定连接左侧连接管4，所述壳体1右侧设有热风机9，热风机9的输出端固定连接右侧连接管4，所述壳体1顶部固定连接第一气缸10，第一气缸10活塞杆固定连接滑块11，滑块11底部固定连接连接杆12，连接杆12滑动连接滑槽15，连接杆12底部固定连接第二气缸13，第二气缸13底部固定连接吸盘14，所述壳体1顶部内壁左右两侧均固定连接第三气缸16。

请参阅图3，所述第三气缸16活塞杆后侧固定连接电机17，电机17输出轴固定连接转轴18，转轴18外侧套有橡胶套19。

实施例2

请参阅图4，本实施例在实施例1的基础上进行改进，所述壳体1底部固定连接底座20，底座20底部安装有滚轮21，所述壳体1左侧外壁固定连接扶手22，使用者通过控制扶手22，在滚轮21的作用下，可以移动本装置，增加了装置的灵活性，如可以将本装置推动到篮球堆积较多的地方，有效避免了搬运篮球造成不便。

本实用新型，清洁篮球时，将篮球放入左侧的碗状壳体6内，控制第二气缸13活塞杆伸长，使吸盘14恰好接触篮球的顶部，起到限制篮球位置的作用，防止清洗过程中篮球脱落，然后开启水泵3，水泵3从水箱2中吸水，通过左侧连接管4，将水泵入碗状网片7内，然后将覆盖在碗状网片7外侧的清洁软布8浸湿，控制左侧第三气缸16活塞杆伸长，使橡胶套19下降到与篮球表面接触的位置，然后开启左侧电机17，使转轴18转动，带动橡胶套19转动进行摩擦篮球表面，从而使篮球在碗状壳体6内转动，篮球转动过程中通过与清洁软布8摩擦，表面的灰尘与污渍被清洗干净，清洗完成后，控制吸盘14吸住篮球，第二气缸13活塞杆收缩，使篮球提升，脱离左侧碗状壳体6，然后控制第一气缸10活塞杆伸长，使滑块11向右滑动，从而带动篮球向右移动，当篮球移动到右侧碗状壳体6上方时，第一气缸10停止，第二气缸13活塞杆伸长，将篮球放入右侧碗状壳体6内，然后吸盘14松开，使篮球能够转动，同理，右侧橡胶套19摩擦篮球表面，使篮球转动，同时，热风机9内通过右侧连接管4，将热风吹入碗状网片7内，对覆盖在碗状网片7外侧的清洁软布8加热，对篮球进行擦拭、烘干；本实用新型，适用于体育教学后对篮球的统一清洁，通过橡胶套19转动摩擦篮球表面，使篮球在碗状壳体6内转动，使篮球表面清洁更加全面，通过对清洁软布8加湿与加热，达到对篮球的清洗与烘干的效果，本实用新型，结构简单，使用方便，且集清洗与烘干于一体，大大节省了清洁篮球的时间，省时省力，利于推广。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
