技术领域

本发明涉及一种智能撒盐融雪融冰工程车，特别涉及一种多模块可独立控制的智能撒盐融雪融冰工程车，属机械智能制造领域。

背景技术

在冬季，特别是在我国的北方高纬度地区雨雪天气会经常出现，加之冬季的气温较低，道路的积雪及冰冻会较为严重，有时甚至会出现长达数月之久的道路结冰现象，一旦道路出现结冰现象，影响较为明显的便是公路和航空出行，高速公路和机场的大面积封闭，一方面增大了相关管理部门的工作压力，另一方面也给人们的日常出行带来了极大的困难和不便。

就目前的道路融雪融冰设备及方式而言，主要采用了撒盐、撒沙或人工机械清理等方式，人工清理的方式既费时又费力，而机械撒盐、撒沙的方式目前来说机械设备的环境适应性不强，方式比较单一，不能充分的发挥融雪融冰工程车辆在其中发挥的重要作用。

发明内容

针对上述的不足之处，本发明提供了一种多模块可独立控制的智能撒盐融雪融冰工程车。

本发明是通过以下技术方案实现的：一种多模块可独立控制的智能撒盐融雪融冰工程车，包括：车体，卡盘装置，下料装置，喷射装置，气道装置，连台装置，连杆，扇形多孔定位盘，定位凹坑，托体，定位孔，第一销孔，转体，第二销孔，固定托台，固定立杆，高度调节孔，连台体，高度调节盘，细旋转定位杆，漏斗，定位卡销，流量调节板，漏斗唇，定位卡环，漏斗外卡唇，漏道，喷射口，高压气道，气道卡口，定位螺销，锁紧栓，阶梯螺旋台。

一种多模块可独立控制的智能撒盐融雪融冰工程车，所述气道装置一端连接喷射装置，另一端连接连台装置，中间连接下料装置，所述连台装置的另一端连接卡盘装置，所述卡盘装置的另一端连接车体。

一种多模块可独立控制的智能撒盐融雪融冰工程车，所述卡盘装置包括固定立杆，高度调节孔，连台体，高度调节盘，细旋转定位杆；所述固定立杆连接高度调节盘，所述高度调节盘带有四个均匀分布的高度调节孔，所述细旋转定位杆通过轴套方式一端连接高度调节盘，另一端连接连台体。

一种多模块可独立控制的智能撒盐融雪融冰工程车，所述下料装置包括漏斗，定位卡销，流量调节板，漏斗唇，定位卡环；所述漏斗连接漏斗唇，所述定位卡销连接流量调节板，所述流量调节板安插在漏斗唇上，所述漏斗唇中部连接定位卡环，所述漏斗唇连接漏斗外卡唇。

一种多模块可独立控制的智能撒盐融雪融冰工程车，所述气道装置包括漏道，高压气道，气道卡口；所述漏道一端连接漏斗外卡唇，另一端连接喷射口；所述高压气道一端连接气道卡口，另一端连接喷射口。

一种多模块可独立控制的智能撒盐融雪融冰工程车，所述漏斗外卡唇外侧连接阶梯螺旋台，所述锁紧栓通过定位螺销固定漏斗唇。

一种多模块可独立控制的智能撒盐融雪融冰工程车，所述托体连接定位盘和固定托台；所述定位盘一端连接托体，另一端连接定位凹坑；所述固定托台一端连接托体，另一端连接第二销孔；所述转体一端连接连台体，另一端连接定位孔；所述定位孔通过定位销连接方式连接定位凹坑；所述转体中部连接第一销孔，所述第一销孔通过销连接方式连接第二销孔。

该发明的有益之处是，本发明提供一种多模块可独立控制的智能撒盐融雪融冰工程车，通过卡盘装置、下料装置、喷射装置、气道装置、连台装置等可进行对道路表面进行融雪和融冰作业，本发明所设置的下料装置、喷射装置、气道装置为彼此独立的模块个体，也正因如此，所组成的各个模块可独立进行控制和调节，极大的提高了工程车的智能性和环境适应性，有利于改善冰冻天气道路的积雪结冰现象，改善人们出行状况。

附图说明

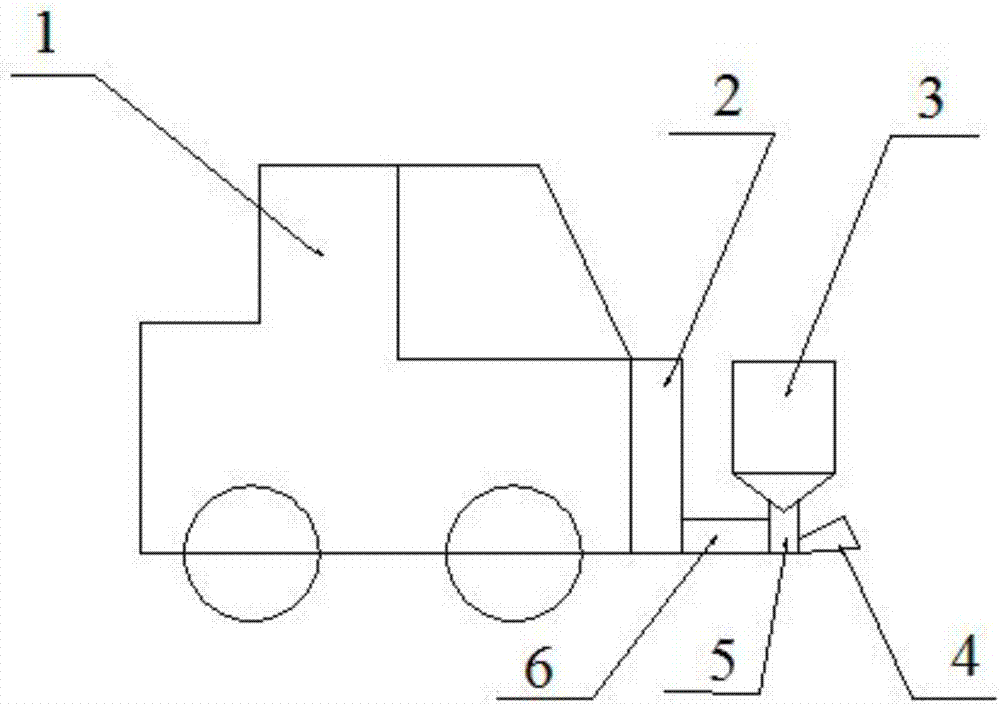

图1为本发明的总体安装结构示意图；

图2为本发明的连台装置结构俯视图；

图3为本发明的连台装置与气道装置连接方式剖视图；

图4为本发明的卡盘装置与连台装置连接方式示意图；

图5为本发明的下料装置结构示意图；

图6为本发明的整体结构俯视图；

图7为本发明的喷射装置与气道装置连接结构示意图；

图8为本发明的下料装置与气道装置连接结构示意图。

图中，1、车体，2、卡盘装置，3、下料装置，4、喷射装置，5、气道装置，6、连台装置，7、连杆，8、扇形多孔定位盘，9、定位凹坑，10、托体，11、定位孔，12、第一销孔，13、转体，14、第二销孔，15、固定托台，16、固定立杆，17、高度调节孔，18、连台体，19、高度调节盘，20、细旋转定位杆，21、漏斗，22、定位卡销，23、流量调节板，24、漏斗唇，25、定位卡环，26、漏斗外卡唇，27、漏道，28、喷射口，29、高压气道，30、气道卡口，31、定位螺销，32、锁紧栓，33、阶梯螺旋台。

具体实施方式

本发明通过以下技术方案实现的：

一种多模块可独立控制的智能撒盐融雪融冰工程车，包括：车体1，卡盘装置2，下料装置3，喷射装置4，气道装置5，连台装置6，连杆7，扇形多孔定位盘8，定位凹坑9，托体10，定位孔11，第一销孔12，转体13，第二销孔14，固定托台15，固定立杆16，高度调节孔17，连台体18，高度调节盘19，细旋转定位杆20，漏斗21，定位卡销22，流量调节板23，漏斗唇24，定位卡环25，漏斗外卡唇26，漏道27，喷射口28，高压气道29，气道卡口30，定位螺销31，锁紧栓32，阶梯螺旋台33。

一种多模块可独立控制的智能撒盐融雪融冰工程车，所述气道装置5一端连接喷射装置4，另一端连接连台装置6，中间连接下料装置3，所述连台装置6的另一端连接卡盘装置2，所述卡盘装置2的另一端连接车体1。

一种多模块可独立控制的智能撒盐融雪融冰工程车，所述卡盘装置2包括固定立杆16，高度调节孔17，连台体18，高度调节盘19，细旋转定位杆20；所述固定立杆16连接高度调节盘19，所述高度调节盘19带有四个均匀分布的高度调节孔17，所述细旋转定位杆20通过轴套方式一端连接高度调节盘19，另一端连接连台体18。

一种多模块可独立控制的智能撒盐融雪融冰工程车，所述下料装置3包括漏斗21，定位卡销22，流量调节板23，漏斗唇24，定位卡环25；所述漏斗21连接漏斗唇24，所述定位卡销22连接流量调节板23，所述流量调节板23安插在漏斗唇24上，所述漏斗唇24中部连接定位卡环25，所述漏斗唇24连接漏斗外卡唇26。

一种多模块可独立控制的智能撒盐融雪融冰工程车，所述气道装置5包括漏道27，高压气道29，气道卡口30；所述漏道27一端连接漏斗外卡唇26，另一端连接喷射口28；所述高压气道29一端连接气道卡口30，另一端连接喷射口28。

一种多模块可独立控制的智能撒盐融雪融冰工程车，所述漏斗外卡唇26外侧连接阶梯螺旋台33，所述锁紧栓32通过定位螺销31固定漏斗唇24。

一种多模块可独立控制的智能撒盐融雪融冰工程车，所述托体10连接定位盘8和固定托台15；所述定位盘8一端连接托体10，另一端连接定位凹坑9；所述固定托台15一端连接托体10，另一端连接第二销孔14；所述转体13一端连接连台体18，另一端连接定位孔11；所述定位孔11通过定位销连接方式连接定位凹坑9；所述转体13中部连接第一销孔12，所述第一销孔12通过销连接方式连接第二销孔14。

工作原理：作业前先进行准备工作，将待撒物装至漏斗21，通过选择扇形多孔定位盘8上的定位凹坑9对喷洒的左右范围进行调节，通过高度调节盘19上的高度调节孔17对喷洒的远近进行调节，待调节完毕后启动车辆，打开高压气泵。启动后，待撒物在车辆行走时的振动作用下，由漏斗唇24流入漏道27，高压气体由气道卡口30进入高压气道29，并在喷射口28处与待撒物相遇，带撒物在高压气体的作用下由喷射装置4喷出，洒在待清扫路面上。

若在作业过程中发现所喷射路面的范围需要调整，可关闭气泵并停稳车辆，通过扇形多孔定位盘8、定位孔11、高度调节盘19按照上述方式再次进行调整，直到调整范围为所需即可。

另外，漏斗的高度可以由定位螺销31，锁紧栓32，阶梯螺旋台33调节，待撒物的流出量可由定位卡销22，流量调节板23进行调节。

为避免待撒物堵塞管道，影响下次使用效果，每次使用完毕后需对待撒物进行清理。

对于本领域的普通技术人员而言，根据本发明的教导，在不脱离本发明的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本发明的保护范围之内。
