技术领域

本发明涉及家禽喂养装置领域，特别涉及一种自动喂养装置。

背景技术

家禽的喂养食物都是需要把食料与水进行充分搅拌混合才拿去喂养家禽。目前对家禽的自动喂养装置是把已经搅拌混合完成的食物储存起来，然后定时把食物排放出来供家禽食用。这种装置的缺点是：由于食物要长时间放置，导致食物凝固成块，并缺乏水分，这种食物不方便家禽食用，并不能吸时让家禽补充水分，故这种食物达不到喂养家禽的要求。

公开于该背景技术部分的信息仅仅旨在增加对本发明的总体背景的理解，而不应当被视为承认或以任何形式暗示该信息构成已为本领域一般技术人员所公知的现有技术。

发明内容

本发明的目的在于提供一种自动喂养装置，从而克服现有的自动喂养装置长时间存放食物时导致食物凝固成块并缺乏水分的缺点。

为实现上述目的，本发明提供了一种自动喂养装置，其中，包括：支架；水箱，其架设于所述支架上；食料箱，其与所述水箱并行地架设于所述支架上；搅拌箱，其架设于所述支架上，且该搅拌箱位于所述食料箱的正下方；所述水箱通过一水管与该搅拌箱连接，所述水管设置有第一电磁阀；所述食料箱通过一料管与该搅拌箱连接，所述料管设置有第二电磁阀；喂养盆，其设置于地面上并位于所述搅拌箱的出料口的下方；以及控制器，其设置于所述支架上，该控制器用于控制所述第一电磁阀、第二电磁阀以及搅拌箱定时进行工作。

优选地，上述技术方案中，所述搅拌箱内设置有加热装置。

优选地，上述技术方案中，所述喂养盆的上表面沿周向设置有一与所述搅拌箱的出料口对应的喂养槽，且所述喂养盆以能够转动的方式设置于地面上；所述喂养盆由一驱动机构驱动进转动。

优选地，上述技术方案中，所述驱动机构为一架设于所述支架上的电机，该电机由所述控制器控制进行定时工作。

与现有技术相比，本发明具有如下有益效果：

1、本发明通过控制器控制第一电磁阀和第二电磁阀定时向搅拌箱排放水和食料，然后控制搅拌箱把食料和水搅拌均匀后排放到喂养盆中，其在需要喂养时才进行食料和水的搅拌，使保证食物新鲜，满足喂养要求。

2、本发明通过在搅拌装置上设置加热装置，能够对食物进行加热，以更合适家禽食用。

3、本发明的喂养盆能够转动，从而能够向其喂养槽内沿圆周排放食物，以适合于对大量的家禽进行喂养。

附图说明

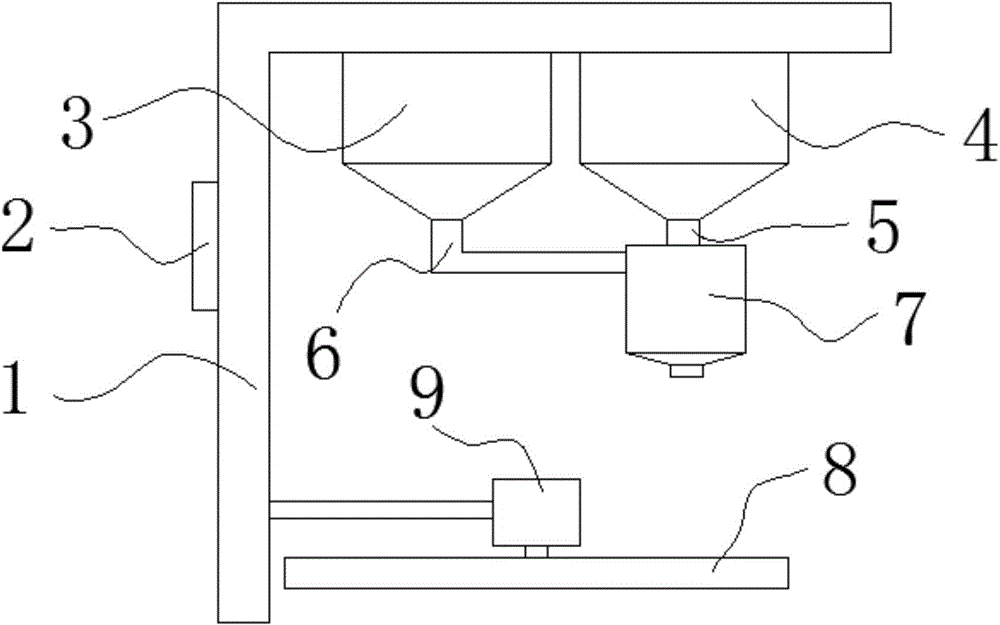

图1是根据本发明的自动喂养装置的结构示意图。

主要附图标记说明：

1-支架，2-控制器，3-水箱，4-食料箱，5-料管，6-水管，7-搅拌箱，8-喂养盆，9-电机。

具体实施方式

下面结合附图，对本发明的具体实施方式进行详细描述，但应当理解本发明的保护范围并不受具体实施方式的限制。

除非另有其它明确表示，否则在整个说明书和权利要求书中，术语“包括”或其变换如“包含”或“包括有”等等将被理解为包括所陈述的元件或组成部分，而并未排除其它元件或其它组成部分。

如图1所示，根据本发明具体实施方式的一种实施例为：一种自动喂养装置，其包括：支架1、控制器2、水箱3、食料箱4、搅拌箱7以及喂养盆8，其中：

控制器2设置于支架1上，其用于控制整个自动喂养装置能够定时地进行自动喂养。水箱3固定架设于支架1的上端，其用于储存水。食料箱4与水箱3并行地固定架设于支架1上，食料箱4用于储存食料。搅拌箱7架设于支架1上，该搅拌箱7低于水箱3和食料箱4，且该搅拌箱位于食料箱4的正下方；水箱3通过一水管6与搅拌箱7连接，水管6设置有一由控制器2控制开闭的第一电磁阀，当第一电磁阀打开时，由于水箱3高于搅拌箱7，水箱3内的水便直接能够流入到搅拌箱7中。食料箱4通过一料管5与搅拌箱7连接，料管5设置有一由控制器2控制开闭的第二电磁阀，当第二电磁阀打开时，由于搅拌箱7位于食料箱4的正下方，食料箱4中的食料便可以直接流入搅拌箱7中，并避免堵塞。搅拌箱7由控制器2控制工作，其用于把水和食料搅拌均匀成为喂养家禽的食物。优选地，搅拌箱7内设置有加热装置，以对食物进行加热，使食物更适合于家禽食用。喂养盆8设置于地面上并位于搅拌箱7的出料口的下方，搅拌箱7把搅拌好的食物排放到该喂养盆8中，以方便家禽食用。优选地，喂养盆8的上表面沿周向设置有一与搅拌箱7的出料口对应的喂养槽，且喂养盆8以能够转动的方式设置于地面上；喂养盆8由一驱动机构驱动进转动，进一步优选地，驱动机构为一架设于支架1上的电机9，该电机9由控制器2控制进行定时工作。在搅拌箱7向喂养盆8排放食物的过程中，通过电机9带动喂养盆8转动，从而使食物较均匀地分布于喂养盆8的喂养槽内，排放完成后，控制器2控制电机9关闭，使家禽可以从不同的位置均可吃到食物，以方便对大量的家禽进行喂食。

使用时，通过在控制器2上设置对家禽进行喂养的时间和喂养食物的量，当到达喂养时间时，控制器2控制第一电磁阀和第二电磁阀打开，使水箱3和食料箱4中的水和食料进入搅拌箱7中，控制器2根据需要喂养食物的量来控制第一电磁阀和第二电磁阀开启的时间，当把合适的水和食料排放到搅拌箱7中后，控制器2控制第一电磁阀和第二电磁阀进行关闭，从而停止排水和排食料，使搅拌箱7中进入合适的水和食料，避免食物的浪费。然后控制器2接着控制搅拌箱7进行搅拌工作，以把水和食料搅拌均匀成为喂养食物，并控制加热装置进行加热。搅拌完成后，控制器2控制搅拌箱7排放食物，并关闭加热装置，同时控制电机1带动喂养盆8进行转动，从而使食物沿喂养槽较均匀地排放。本发明能够自动地定时对家禽进行喂食，其在需要对家禽喂食时才搅拌食物，保持食物的新鲜和水分，并使食物具有合适的温度，方便家禽食用。

前述对本发明的具体示例性实施方案的描述是为了说明和例证的目的。这些描述并非想将本发明限定为所公开的精确形式，并且很显然，根据上述教导，可以进行很多改变和变化。对示例性实施例进行选择和描述的目的在于解释本发明的特定原理及其实际应用，从而使得本领域的技术人员能够实现并利用本发明的各种不同的示例性实施方案以及各种不同的选择和改变。本发明的范围意在由权利要求书及其等同形式所限定。
