技术领域

本发明一种速冻热风式清雪除冰车专用清雪滚刷属于工程机械，清雪除冰设备，环境保护等技术领域。

背景技术

清雪车是用于清理北方路面积雪的机械设备，传统清雪车在车头前方安置滚刷，通过转动滚刷，将路面积雪清理到路边。对于刚下过雪的路面，这种清雪车具有非常理想的清理效果，清理过后，地面可以直接裸露在外。然而，这种清雪车也有其弊端，首先，滚刷无法清理其它车辆将雪压实成的雪块，其次，滚刷无法清理路面结冰，第三，清除的雪堆放在了路旁，需要占用路边行车道或人行道，并且需要配合铲车等机械设备进行收集、清理和运输。

还有一种清雪车是在车头前方安置金属挡板，类似推土机的结构，这种清雪车不仅可以清理被其它车辆压实成的雪块，而且可以清理路面结冰，即同时具有清雪和除冰的功能。但是这种清雪车的清雪和除冰效果有限，经其清理后的路面仍有可能会覆盖一层薄冰或雪，此外，这种清雪车仍然将清除的雪堆放在了路旁，需要占用路边行车道或人行道，并且需要配合铲车等机械设备进行收集、清理和运输。

针对上述问题，本申请人同日提交了一项发明专利《一种速冻热风式清雪除冰车及清雪除冰方法》，不仅能够清扫积雪，而且清雪更加彻底，同时能够清除地面结冰，此外，本发明清雪除冰车集清雪和收集工作于一身，将清除的雪直接收集在车上，因此不会占用路边行车道或人行道。

发明内容

为了完善本申请人的专利申请《一种速冻热风式清雪除冰车及清雪除冰方法》，本发明公开了一种速冻热风式清雪除冰车专用清雪滚刷，能够将积雪清扫到汽车底部进行收集，而不是扬到路边，这样不仅不会弄脏过往车辆或路边停车，而且不占用路边行车道或人行道。

本发明的目的是这样实现的：

一种热风速冻式清雪除冰车专用清雪滚刷，由动力单元、前滚刷单元、侧滚刷单元和护板组成；

所述的动力单元位置在护板内侧由电机、联轴器、转轴中主动齿轮、主链条、左主动齿轮、左直齿圆锥齿轮组、主传动齿轮组、副链条、右主动齿轮和右直齿圆锥齿轮组组成；所述电机的轴通过联轴器连接转轴，所述转轴垂直连接到中主动齿轮，所述左主动齿轮与左直齿圆锥齿轮组轴连，给侧滚刷单元中的侧滚刷提供动力；所述主传动齿轮组包括左凸齿轮、右凸齿轮和纵向齿轮，所述左凸齿轮为凸字形，中主动齿轮通过主链条连接左凸齿轮的细端，左凸齿轮的细端和纵向齿轮形成直尺圆锥齿轮结构，通过纵向齿轮给前滚刷单元中的前滚刷提供动力；所述右凸齿轮为凸字形，粗端与左凸齿轮的粗端相啮合，细端通过副链条连接右主动齿轮；所述右主动齿轮与右直齿圆锥齿轮组轴连给侧滚刷单元中的侧滚刷提供动力；

所述前滚刷单元由前滚刷，从动齿轮链条组，第一轴承和前滚刷支架组成，所述前滚刷两侧通过转轴连接第一轴承的内圈，第一轴承的外圈连接前滚刷支架的一侧，前滚刷支架的另一侧安装在护板上，所述前滚刷支架由竖直部和水平部两部分组成，所述竖直部的下部分安装在第一轴承的外圈，上部分与水平部的前端连接，水平部的后端安装在护板上；在前滚刷的单侧转轴安装有从动齿轮链条组，所述从动齿轮链条组由从动齿轮，凸字形的第二从动齿轮，凸字形的第三从动齿轮，所述第一从动齿轮通过链条与第二从动齿轮的细端连接，第二从动齿轮的粗端通过链条与第三从动齿轮的粗端连接，第三从动齿轮的细端通过链条与中直齿圆锥齿轮传动组连接。所述第二从动齿轮与第三从动齿轮通过支架结构固定在护板上；

所述侧滚刷单元由侧滚刷第一支架、第二轴承、侧滚刷和侧滚刷第二支架组成；所述侧滚刷第一支架由水平端、连接端和转折端组成。

一种实现上述热风速冻式清雪除冰车专用清雪滚刷中前滚刷和侧滚刷同步旋转的方法，沿着清雪除冰车行进方向，电机逆时针旋转。

一种在上述热风速冻式清雪除冰车专用清雪滚刷上实现的清雪方法，沿着清雪除冰车行进方向，电机逆时针旋转。

有益效果：

第一、在本发明速冻热风式清雪除冰车专用清雪滚刷的结构下，通过电机旋转，能够实现滚刷旋转，旋转方向在于从清雪除冰车的右侧向左侧方向，滚刷均为顺时针旋转，这样的旋转方向，使得积雪向车底传递，这样不会弄脏过往车辆或路边停车；

第二、在本发明速冻热风式清雪除冰车专用清雪滚刷的结构下，积雪都是向车底传递，不占用路边行车道或人行道；

第三、在本发明速冻热风式清雪除冰车专用清雪滚刷的结构下，一台电机即可控制三个滚刷，安装结构简单，控制方式简单。

附图说明

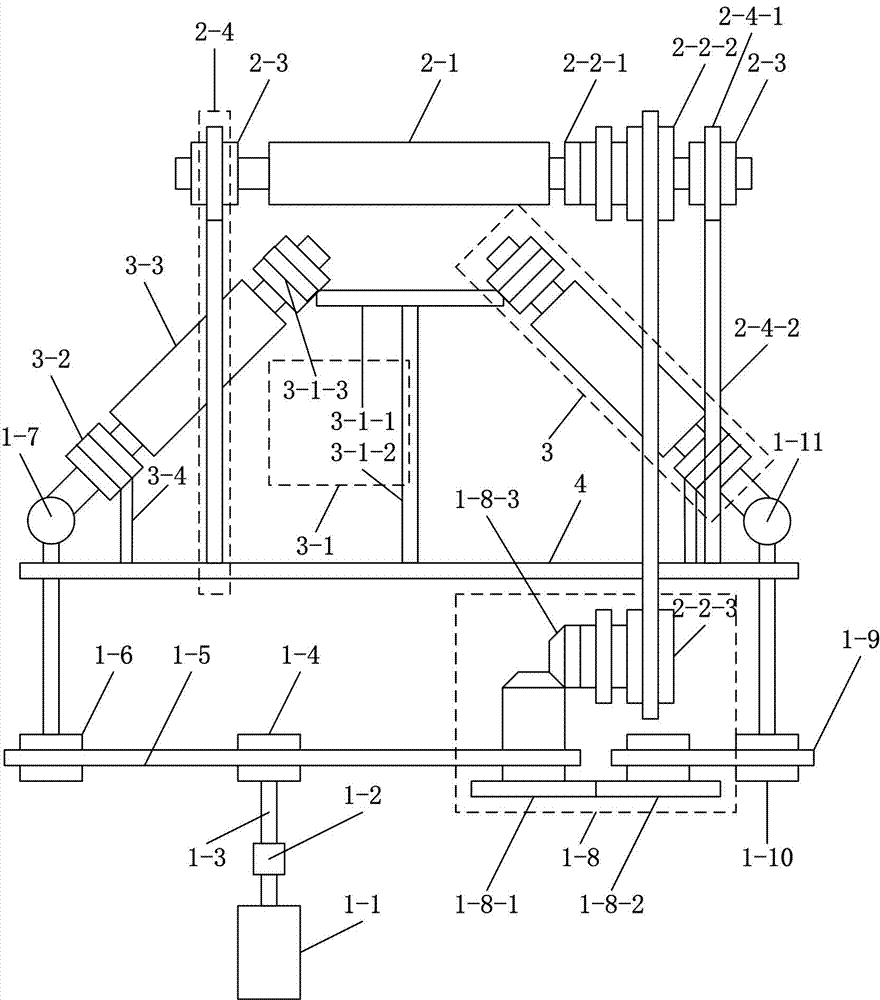

图1是本发明速冻热风式清雪除冰车专用清雪滚刷的结构示意图。

图中：1动力单元、1-1电机、1-2联轴器、1-3转轴、1-4主动齿轮、1-5主链条、1-6左主动齿轮、1-7左直齿圆锥齿轮组、1-8主传动齿轮组、1-8-1左凸齿轮、1-8-2右凸齿轮、1-8-3纵向齿轮、1-9副链条、1-10右主动齿轮、1-11右直齿圆锥齿轮组、2前滚刷单元、2-1前滚刷、2-2从动齿轮链条组、2-2-1第一从动齿轮、2-2-2第二从动齿轮、2-2-3第三从动齿轮、2-3第一轴承、2-4前滚刷支架、2-4-1竖直部、2-4-2水平部、3侧滚刷单元、3-1侧滚刷第一支架、3-1-1水平端、3-1-2连接端、3-1-3转折端、3-2第二轴承、3-3侧滚刷、3-4侧滚刷第二支架、4护板。

具体实施例

下面结合附图对本发明具体实施例作进一步详细描述。

具体实施例一

本实施例是热风速冻式清雪除冰车专用清雪滚刷实施例。

本实施例的热风速冻式清雪除冰车专用清雪滚刷，如图1所示，该清雪滚刷由动力单元1、前滚刷单元2、侧滚刷单元3和护板4组成；

所述的动力单元1位置在护板4内侧由电机1-1、联轴器1-2、转轴1-3中主动齿轮1-4、主链条1-5、左主动齿轮1-6、左直齿圆锥齿轮组1-7、主传动齿轮组1-8、副链条1-9、右主动齿轮1-10和右直齿圆锥齿轮组1-11组成；所述电机1-1的轴通过联轴器1-2连接转轴1-3，所述转轴1-3垂直连接到中主动齿轮1-4，所述左主动齿轮1-6与左直齿圆锥齿轮组1-7轴连，给侧滚刷单元3中的侧滚刷3-3提供动力；所述主传动齿轮组1-8包括左凸齿轮1-8-1、右凸齿轮1-8-2和纵向齿轮1-8-3，所述左凸齿轮1-8-1为凸字形，中主动齿轮1-4通过主链条1-5连接左凸齿轮1-8-1的细端，左凸齿轮1-8-1的细端和纵向齿轮1-8-3形成直尺圆锥齿轮结构，通过纵向齿轮1-8-3给前滚刷单元2中的前滚刷2-1提供动力；所述右凸齿轮1-8-2为凸字形，粗端与左凸齿轮1-8-1的粗端相啮合，细端通过副链条1-9连接右主动齿轮1-10；所述右主动齿轮1-10与右直齿圆锥齿轮组1-11轴连给侧滚刷单元3中的侧滚刷3-3提供动力；

所述前滚刷单元2由前滚刷2-1，从动齿轮链条组2-2，第一轴承2-3和前滚刷支架2-4组成，所述前滚刷2-1两侧通过转轴连接第一轴承2-3的内圈，第一轴承2-3的外圈连接前滚刷支架2-4的一侧，前滚刷支架2-4的另一侧安装在护板4上，所述前滚刷支架2-4由竖直部2-4-1和水平部2-4-2两部分组成，所述竖直部2-4-1的下部分安装在第一轴承2-3的外圈，上部分与水平部2-4-2的前端连接，水平部2-4-2的后端安装在护板4上；在前滚刷2-1的单侧转轴安装有从动齿轮链条组2-2，所述从动齿轮链条组2-2由从动齿轮2-2-1，凸字形的第二从动齿轮2-2-2，凸字形的第三从动齿轮2-2-3，所述第一从动齿轮2-2-1通过链条与第二从动齿轮2-2-2的细端连接，第二从动齿轮2-2-2的粗端通过链条与第三从动齿轮2-2-3的粗端连接，第三从动齿轮2-2-3的细端通过链条与中直齿圆锥齿轮传动组1-8-1连接。所述第二从动齿轮2-2-2与第三从动齿轮2-2-3通过支架结构固定在护板4上；

所述侧滚刷单元3由侧滚刷第一支架3-1、第二轴承3-2、侧滚刷3-3和侧滚刷第二支架3-4组成；所述侧滚刷第一支架3-1由水平端3-1-1、连接端3-1-2和转折端3-1-3组成。

具体实施例二

本实施例是实现前滚刷2-1和侧滚刷3-3同步旋转的方法实施例。

本实施例的方法，基于具体实施例一所述的热风速冻式清雪除冰车专用清雪滚刷，该方法：沿着清雪除冰车行进方向，电机逆时针旋转。

具体实施例三

本实施例是在上述热风速冻式清雪除冰车专用清雪滚刷上实现的清雪方法实施例。

本实施例的方法，基于具体实施例一所述的热风速冻式清雪除冰车专用清雪滚刷，该方法：沿着清雪除冰车行进方向，电机逆时针旋转。
