技术领域
本发明涉及捕鼠领域,特别涉及一种捕鼠器。
背景技术
现有的捕鼠装置,主要有鼠夹、鼠笼或电猫等,这些捕鼠装置都存在各自的不足,如鼠夹只能是一次捕获一只老鼠,老鼠被夹住后很快就死亡,如不及时清理,老鼠会变质发臭,造成环境污染,死鼠的血腥气味会留在鼠夹上,使其它老鼠不再靠近鼠夹。杠杆脱扣式鼠笼也是一次只能捕到一只老鼠。电猫捕鼠器需要专人守护,以防他人触电和发生火灾。
发明内容
本发明是为了克服现有技术中捕鼠装置不能连续捕鼠的技术缺陷,发明了一种捕鼠器。
为解决上述技术问题,本发明提供了一种捕鼠器,包括:困鼠箱,该困鼠箱的上表面设有捕鼠口,在捕鼠口上铰接有闸门;载物架,其固定于所述捕鼠口的上方,该载物架的侧壁通过一弹性组件与所述闸门的上表面连接,以支撑所述闸门在所述捕鼠口处呈关闭状态;驱动装置,其设于所述困鼠箱内,且该驱动装置的驱动部分与所述闸门的下表面连接;控制器,其与所述驱动装置控制连接;
其中,在位于所述捕鼠口的上方设有导电圈,在所述载物架的顶壁固定有一导电绳,所述导电绳穿过所述导电圈,将该导电绳与所述导电圈呈不接触设置,并在所述导电绳的一端装载有诱鼠物,以及所述导电绳和所述导电圈分别与所述控制器连接。
上述技术方案中,所述控制器包括:降压变压模块、整流模块、滤波模块、稳压模块、二极管D、继电器J、三极管Q、电容C、电阻R1、滑动电阻R2、第一控制端以及第二控制端;所述降压变压器与所述整流模块连接,所述整流模块与所述滤波模块连接,所述滤波模块与所述稳压模块连接,所述二极管D的一端与所述稳压模块的一端连接,另一端与所述三极管Q的集电极连接,所述三极管Q的集电极通过继电器J与所述稳压模块的一端及所述第一控制端连接,所述三极管Q的基极通过所述电阻R1及所述滑动电阻R2与所述第二控制端连接,所述三极管Q的发射极与所述稳压模块的另一端连接及通过所述电容C与所述第二控制端连接;
其中,所述降压变压模块的一个输入端通过连接所述继电器J的常开端后与所述驱动装置的一个输入端连接,另一个输入端与所述驱动装置的另一个输入端连接,所述第一控制端与所述导电绳连接,所述第二控制端与所述导电圈连接。
上述技术方案中,所述驱动装置的驱动部分通过拉绳与所述闸门下表面连接。
上述技术方案中,所述弹性组件为弹簧。
上述技术方案中,所述驱动装置为电动牵引器或电磁牵引器。
上述技术方案中,所述困鼠箱为矩形体。
与现有技术相比,本发明具有如下有益效果:
1、本发明中的捕鼠器,通过将捕鼠口设于困鼠箱上表面,老鼠在掉入困鼠箱时,因无着力点往上爬,拥有高效的困鼠能力,而且,当捕捉完一只老鼠后,即使捕鼠口打开老鼠也不会逃脱,因此,不影响对别的老鼠进行捕捉,从而实现连续捕鼠;
2、加入了控制器对捕鼠器进行控制,使得捕鼠能力更加精确可靠。
3、在无交流电源的地方,可使用直流电源。
附图说明

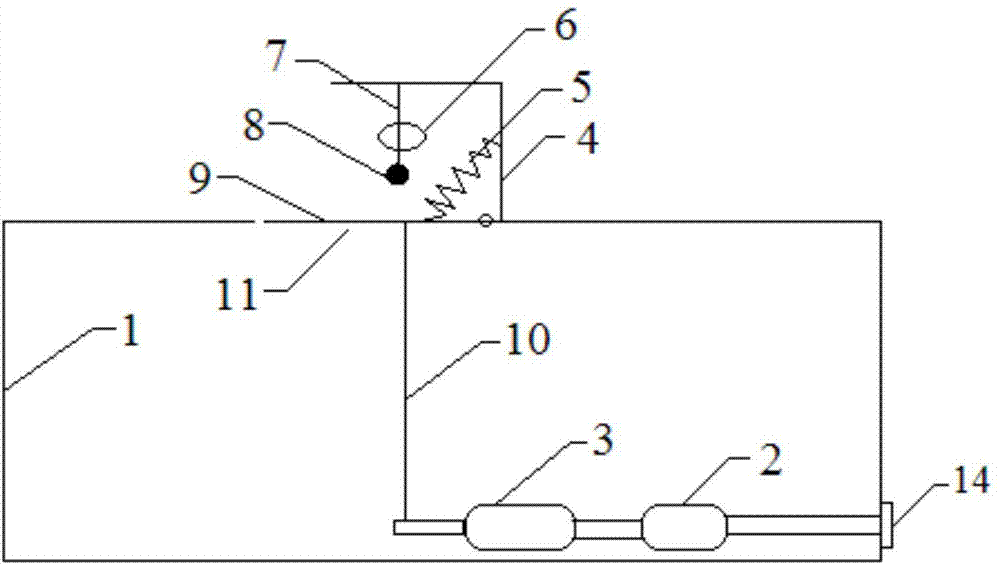

图1是本发明捕鼠器结构示意图;
图2是本发明中的控制器结构示意图;
结合附图在其上标记以下附图标记:
1-困鼠箱,2-控制器,3-驱动装置,4-载物架,5-弹性组件,6-导电圈,7-导电绳,8-诱鼠剂,9-闸门,10-拉绳,11-捕鼠口,12-第一控制端,13-第二控制端,14-插座。
具体实施方式
下面结合附图,对本发明的一个具体实施方式进行详细描述,但应当理解本发明的保护范围并不受具体实施方式的限制。
需要理解的是,本发明的以下实施方式中所提及的“上”、“下”、“左”、“右”、“正面”和“反面”均以各图所示的方向为基准,这些用来限制方向的词语仅仅是为了便于说明,并不代表对本发明具体技术方案的限制。
如图1所示,根据本发明具体实施方式的捕鼠器,包括:困鼠箱1、载物架4、驱动装置3、控制器2、导电圈6及导电绳7;困鼠箱1呈矩形体状且上表面设有捕鼠口11,捕鼠口上铰接有闸门9;载物架4固定于捕鼠口11的上方,该载物架4的侧壁通过一弹性组件5(弹性组件为弹簧)与闸门9的上表面连接,以支撑闸门9在捕鼠口11处呈关闭状态;驱动装置3(驱动装置为电动牵引器或电磁牵引器)设于困鼠箱1内,驱动装置3的驱动部分通过拉绳10与闸门9下表面连接;在位于捕鼠口11的上方设有导电圈6,在载物架4顶壁固定有一导电绳7,该导电绳穿过导电圈6,将该导电绳7与导电圈6呈不接触状态设置,并在导电绳7的一端装载有诱鼠物8,以及导电绳7、导电圈6及驱动装置3分别与控制器2连接。本方案中的实施例为提高捕鼠效率,提供了一种控制器2,更具体地,如图2所示,该控制器2包括:降压变压模块、整流模块、滤波模块、稳压模块、二极管D、继电器J、三极管Q、电容C、电阻R1、滑动电阻R2、第一控制端12及第二控制端13;降压变压模块与整流模块连接,整流模块与滤波模块连接,滤波模块与稳压模块连接,二极管D的一端与稳压模块的一端连接,另一端与三极管Q的集电极连接,三极管Q的集电极通过继电器J与稳压模块的一端及第一控制端12连接,三极管Q的基极通过电阻R1及滑动电阻R2与第二控制端13连接,三极管Q的发射极与稳压模块的另一端连接及通过电容C与第二控制端13连接;其中,降压变压模块的一个输入端通过连接继电器J的常开端后与驱动装置3的一个输入端连接,降压变压模块的另一个输入端与驱动装置3的另一个输入端连接,第一控制端12与导电绳7连接,第二控制端13与导电圈6连接,为方便使用,还可给控制器2提供一个插座14,以方便接入电源;但根据本方面实施例的另一个方面,控制器2也可为由直流电驱动的控制器2,用直流电进行控制,方便捕鼠器进行移动。
使用时,老鼠通过拉扯导电绳7上的诱鼠物8,使导电绳7与导电圈6接触,从而使第一控制端12及第二控制端13接触,进而使三极管Q获得高电平,使得三极管Q导通,继电器J得电使常开端闭合,即电动牵引器或电磁牵引器通电,电机牵引器通电后,将闸门9往下拉,使老鼠踩空,掉入困鼠箱1内,老鼠下滑后,电容C通过电阻R1和滑动电阻R2使三极管Q延时关断,调节滑动电阻R2可获得需要的延时时间,延时到了闸门9自动回位,等待下一只老鼠的到来。当导电绳7及导电圈6无老鼠拉扯后恢复不接触状态,以致电机不得电,闸门9通过弹性组件5关闭。本发明中的捕鼠器,通过将捕鼠口设于困鼠箱上表面,老鼠在掉入困鼠箱时,因无着力点往上爬,拥有高效的困鼠能力,而且,当捕捉完一只老鼠后,即使捕鼠口打开老鼠也不会逃脱,因此,不影响对别的老鼠进行捕捉,从而实现连续捕鼠;;加入了控制器对捕鼠器进行控制,使得捕鼠能力更加精确可靠。
最后应说明的是:以上实施例仅用以说明本发明而并非限制本发明所描述的技术方案;因此,尽管本说明书参照上述的各个实施例对本发明已进行了详细的说明,但是,本领域的普通技术人员应当理解,仍然可以对本发明进行修改或等同替换;而一切不脱离本发明的精神和范围的技术方案及其改进,其均应涵盖在本发明的权利要求范围中。
