技术领域

本发明涉及绿植种植技术领域，尤其涉及一种自动补水花盆。

背景技术

目前，办公室内盆栽绿植是十分常见的，盆栽绿植的种植器一般由集水盆、设置在集水盆内侧的栽种盆以及设置在栽种盆底部的海绵块组成，在栽种盆内放置培养土和绿植本体，然后将栽种盆与集水盆连接，从而能够使得集水盆内的水给与培养土和绿植本体提供水分，但是往往由于长时间的放置，导致人们忘记给集水盆续水，当栽种盆底部的海绵块高于水面时，则栽种盆不能够汲取水分，而往集水盆内注满水时，由于栽种盆长期浸泡在水里，容易导致绿植的烂根现象，为此我们设计了一种自动补水花盆来解决以上问题。

发明内容

本发明的目的是为了解决现有的花盆在种植绿植的过程中，由于不能及时补充水，易导致绿植的干枯，而提出的一种自动补水花盆，其能够实现自动加水，保证集水槽内的水始终保持同一水平面，从而保证绿植的正常生长。

为了实现上述目的，本发明采用了如下技术方案：

一种自动补水花盆，包括集水盆、设置在集水盆内侧的栽种盆、以及设置在栽种盆底部的海绵块，所述集水盆的上端面设有环形储水槽和环形储液槽，所述集水盆的左右内腔壁均竖直设有滑槽，两个所述滑槽与环形储水槽之间均贯穿设有通水孔，两个所述滑槽与环形储液槽之间均贯穿设有毛细孔，两个所述滑槽的底部侧壁均设有与集水盆内腔壁连通的L型通道，所述L型通道竖直部内设有浮块，两个所述浮块的上端之间连接浮杆，两个所述浮块的上端侧壁均固定连接有用于封堵通水孔的挡块，所述环形储水槽的内侧壁和环形储液槽的内侧分别设有与其横截面形状匹配的第一环形活塞和第二环形活塞，所述第一环形活塞和第二环形活塞通过连接机构同步动作，且所述第一环形活塞和第二环形活塞均与槽体侧壁密封滑动，所述集水盆的外侧壁贯穿设有多个与环形储水槽相互连通的注水孔，所述集水盆的内腔壁贯穿设有多个与环形储液槽相互连通的注液孔，且所述注水孔和注液孔处均设有密封塞。

优选地，所述连接机构包括设置在第一环形活塞上端的第一磁石和设置在第二环形活塞上端侧壁的第二磁石，且所述第一磁石和第二磁石相互吸引且与槽体的侧壁滑动连接。

优选地，所述环形储水槽和环形储液槽的内侧壁均经过光滑处理。

优选地，所述连接机构包括倒U形杆，所述倒U形杆的两端分别与第一环形活塞的上端侧壁、第二环形活塞的上端侧壁固定连接，且所述环形储水槽的内侧壁设有第一限位卡块，所述环形储液槽的内侧壁设有第二限位卡块。

本发明中，当集水盆内的水面高度降低时，会带动浮杆下降，在浮杆下降的过程中，能够分别带动两个浮块和两个挡块下降，两个浮块分别在同一侧的L型通道内滑动，从而使得储存在环形储水槽内的水依次通过通水孔、滑槽流入至集水盆内，实现了集水盆内自动补水。在环形储水槽内的水流入至集水盆的过程中，环形储液槽内的水平面高度也在下降，从而使得第一环形活塞下降，由于第一环形活塞与第二环形活塞通过连接机构连接，二者同步下降，第二环形活塞下降将环形储液槽内的营养液通过毛细孔挤入集水盆内，给予绿植生长必需的养料；由于第一环形活塞与第二环形活塞同步动作，集水盆内补充水量和营养液的比例与环形储水槽和环形储液槽的横截面面积的比值相同，因此不会出现营养液补充过少，植物无法正常生长，或者补充过多，水体富营养化的问题出现。当集水盆内的水平面升高时，水平面会带动浮杆、两个浮块和两个挡块上升，使得挡块能够对通水孔起到封堵的效果，保证了集水盆内水位的恒定以及营养液浓度的恒定，从而保证绿植的正常生长。

附图说明

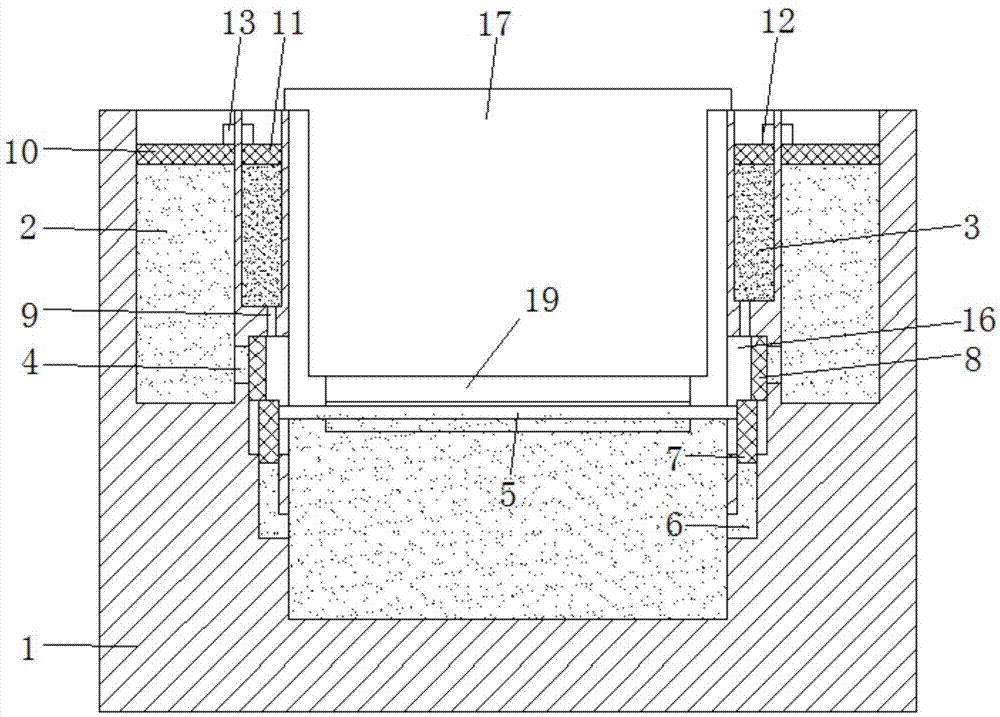

图1为本发明提出的一种自动补水花盆的实施例一的结构示意图；

图2为本发明提出的一种自动补水花盆的实施例二的结构示意图。

图中：1集水盆、2环形储水槽、3环形储液槽、4通水孔、5浮杆、6L型通道、7浮块、8挡块、9毛细孔、10第一环形活塞、11第二环形活塞、12第二磁石、13第一磁石、14倒U形杆、15第二限位卡块、16滑槽、17栽种盆、18第一限位卡块、19海绵块。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

实施例1

参照图1，一种自动补水花盆，包括集水盆1、设置在集水盆内侧的栽种盆17、以及设置在栽种盆底部的海绵块19，集水盆1的上端面设有环形储水槽2和环形储液槽3，集水盆1的左右内腔壁均竖直设有滑槽16，两个滑槽16与环形储水槽2之间均贯穿设有通水孔4，两个滑槽16与环形储液槽3之间均贯穿设有毛细孔9，由于毛细孔9的孔径较小，可达到液封级别，因此环形储液槽3内营养液在自身重力的下无法流出，两个滑槽16的底部侧壁均设有与集水盆1内腔壁连通的L型通道6，L型通道6竖直部内设有浮块7，L型通道6的设置首先是为了两个浮块7能够在其内侧壁滑动升降，其次是为了环形储水槽2内的水注入集水盆1之后，水能够通过L型通道6对浮块7起到抬升的效果，两个浮块7的上端之间连接浮杆5，需要说明的是，海绵块19的底面上设有容纳浮杆5的开槽，以保证海绵块19的底面始终浸没在水中。两个浮块7的上端侧壁均固定连接有用于封堵通水孔4的挡块8，环形储水槽2的内侧壁和环形储液槽3的内侧分别设有与其横截面形状匹配的第一环形活塞10和第二环形活塞11，第一环形活塞10和第二环形活塞11通过连接机构同步动作，且第一环形活塞10和第二环形活塞11均与槽体侧壁密封滑动，集水盆1的外侧壁贯穿设有多个与环形储水槽2相互连通的注水孔，集水盆1的内腔壁贯穿设有多个与环形储液槽3相互连通的注液孔，且注水孔和注液孔处均设有密封塞，可用于向环形储水槽2内加水及向环形储液槽3内加注营养液。

本发明中，连接机构包括设置在第一环形活塞10上端的第一磁石13和设置在第二环形活塞11上端侧壁的第二磁石12，且第一磁石13和第二磁石12相互吸引且与槽体的侧壁滑动连接，环形储水槽2和环形储液槽3的内侧壁均经过光滑处理，内侧壁经过光滑处理，能够使得第一磁石13和第二磁石12不会吸在槽体内壁上。

本发明中，当集水盆1内的水面高度降低时，会带动浮杆5下降，在浮杆5下降的过程中，能够分别带动两个浮块7和两个挡块8下降，两个浮块7分别在同一侧的L型通道6内滑动，从而使得储存在环形储水槽2内的水依次通过通水孔4、滑槽16流入至集水盆1内，在环形储水槽2内的水流入至集水盆1的过程中，环形储液槽3内的水平面高度也在下降，从而使得第一环形活塞10下降，在第一环形活塞10下降的过程中，由于第一环形活塞10上设置的第一磁石13和固定在第二环形活塞11上的第二磁石12相吸，使得第二环形活塞11下降，在第二环形活塞11下降的过程中，能够挤压储存在环形储液槽3内的营养液，使其通过毛细孔9和滑槽16注入至集水盆1内，给予绿植必须的营养成分，当集水盆1内的水平面升高时，水平面会带动浮杆5、两个浮块7和两个挡块8上升，使得挡块8能够对通水孔4起到封堵的效果，保证集水盆1内的水平面高度与栽种盆17的底部侧壁高度相抵，保证栽种盆17内的培养土和绿植能够一直补充水分，从而保证绿植的正常生长。

实施例2

参照图2，本实施例与实施例1的不同之处在于：连接机构包括倒U形杆14，倒U形杆14的两端分别与第一环形活塞10的上端侧壁、第二环形活塞11的上端侧壁固定连接，且环形储水槽2的内侧壁设有第一限位卡块18，环形储液槽3的内侧壁设有第二限位卡块15。

本实施例相比于实施例1的优点在于：第一磁石13和第二磁石12替换成倒U形杆14，且环形储水槽2和环形储液槽3的内侧壁分别设有多个第二限位卡块15和多个第一限位卡块18，当第一环形活塞10下降时，可以通过倒U形杆14直接带动第二环形活塞11下降，并且两个倒U形杆14可以起到把手的作用，尤其在花盆的质量和体积较大时，可以通过两个倒U形杆14拎起整个花盆，以便于移动，在第二限位卡块15和第一限位卡块18的作用下，保证第一环形活塞10和第二环形活塞11不会脱出。

以上，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
