技术领域

本发明涉及茶楼茶杯清洗器械设备技术领域，尤其涉及一种用于茶楼茶杯的清洗装置。

背景技术

随着人们生活水平的提高，在茶楼内喝茶已经成为了一种时尚的消遣方式，茶楼内每天有大量的客户和游客来茶楼喝茶，茶杯在长时间的使用后，茶杯的内侧壁上会积攒有乌黑的茶垢，乌黑的茶垢既影响美观也影响客户的使用体验，现有的茶楼对茶垢的清理一般都是厨房的工作人员一个个的对茶杯进行清理，工作人员使用抹布一个个的对茶杯进行清理，工作人员需要将抹布深入茶杯中，由于部分茶杯体积小巧，工作人员无法将手伸入茶杯进行有效清洗，导致部分茶垢无法被清洗；由于茶垢比较顽固，茶杯清洗很麻烦，导致人工清洗速度很慢，在对茶杯一个个清洗时，很费时间，不利于茶楼内大量茶杯的清洗。

为此，我们提出了一种用于茶楼茶杯的清洗装置。

发明内容

本发明的目的是为了解决现有技术茶楼内的大量茶杯侧壁上的污垢去除麻烦，导致茶杯清洗效果不好和茶杯清洗效率慢的问题，而提出的一种用于茶楼茶杯的清洗装置。

为了实现上述目的，本发明采用了如下技术方案：一种用于茶楼茶杯的清洗装置，包括底座，所述底座的上端对称焊接有两个支撑板，两个所述支撑板的中部设有安装座，所述安装座的两端对称焊接有两个旋转板，两个所述旋转板相互远离一端的中部均焊接有转轴，两个所述转轴的另一端均插设在对应的支撑板内，其中一个所述转轴贯穿支撑板并焊接有转盘，所述转盘上设有定位装置，所述安装座的上端设有升降板，所述升降板的两端均与升降装置固定连接，所述升降板的内部开设有圆形的第一空腔，所述升降板的上端中部焊接有防护罩，所述防护罩的内部顶端通过固紧螺栓固定连接有转动电机，所述升降板的内部设有传动机构。

在上述的用于茶楼茶杯的清洗装置中，所述定位装置包括两个对称设置在转盘内部的两个第二螺纹杆，两个所述第二螺纹杆的靠近支撑板的一端贯穿转盘，两个所述第二螺纹杆的另一端均贯穿转盘并焊接有旋钮，支撑板靠近转盘的一侧开设有与螺纹杆匹配的插槽。

在上述的用于茶楼茶杯的清洗装置中，所述升降装置包括开设在两个旋转板相互靠近一端的T型槽，两个所述T型槽的底端均插设有第一螺纹杆，两个所述第一螺纹杆的上端均贯穿旋转板并焊接有把手，两个所述第一螺纹杆上均螺纹套接有移动块，两个所述移动块相互靠近的一端均焊接有支撑杆，两个所述支撑杆的另一端均与升降板固定连接。

在上述的用于茶楼茶杯的清洗装置中，所述传动机构包括开设在升降板内部的圆形的第一空腔，所述第一空腔的中部底端插设有主动轴，所述主动轴的上端贯穿升降板和防护罩并与转动电机的输出轴固定连接，所述主动轴上固定套接有齿轮盘，所述第一空腔的顶端均插设有多个从动轴，每个所述从动轴的下端均插设在第一空腔的底端，每个所述从动轴上均固定套接有从动齿轮，每个所述从动齿轮均与齿轮盘啮合，相邻两个所述从动齿轮不啮合，每个所述从动轴和主动轴的下端均贯穿升降板并固定连接有清洗机构。所述安装座的上端均开设有与清洗机构对应的多个安装槽，每个所述安装槽的内侧壁上均粘接有多个弹性凸起，每个所述安装槽的内部均插设有茶杯。

在上述的用于茶楼茶杯的清洗装置中，所述清洗机构包括与延伸到升降板外部的主动轴和从动轴固定连接的转杆，每个所述转杆的下端均延伸至茶杯的内部，所述转杆下端的两侧均开设有第一凹槽，两个所述第一凹槽的内部均设有第一刷板，所述转杆的下端粘接有第二刷板，所述转杆的下端内部开设有第二空腔，所述第二空腔的两端对称开设有四个通孔，每个所述通孔均与第一凹槽连通，所述所述第二空腔的内部设有推杆，所述推杆的上端焊接有复位弹簧，所述复位弹簧的上端与第二空腔的上端固定连接，所述推杆的下端贯穿转杆和第二刷板，所述推杆的上端设有限位装置。

在上述的用于茶楼茶杯的清洗装置中，所述限位装置包括开设在第二空腔上端两侧的两个限位槽，两个所述限位槽的内部均设有限位块，两个所述限位块靠近推杆的一端均与推杆固定连接，所述推杆与第一刷板通过连接装置连接。

在上述的用于茶楼茶杯的清洗装置中，所述连接装置包括固定套接在推杆上的两个固定套，两个所述固定套的两端对称转动连接有两个连接杆，两个所述连接杆的另一端均通过对应的通孔与第一刷板转动连接，每个所述连接杆的中部两端均焊接有连接轴，每个所述连接轴的两端插设在通孔的侧壁中。

在上述的用于茶楼茶杯的清洗装置中，所述底座的下端对称固定连接有四个移动装置，每个所述移动装置包括焊接在底座下端的固定块，每个所述固定块的下端均安装有移动轮。

在上述的用于茶楼茶杯的清洗装置中，所述底座的上端焊接有盒体，所述盒体的下端连通有排水管，所述排水管上安装有阀门。

与现有的技术相比，本用于茶楼茶杯的清洗装置的优点在于：

1、本发明移动方便，启动转动电机，带动深入到茶杯内的第一刷板和第二刷板旋转，从而对茶杯内侧壁上的茶垢进行一个反复的清洗。

2、通过旋转把手带动升降板向下，使推杆向上移动，通过连接杆带动两个第一刷板靠近茶杯的内侧壁，从而进一步提高对茶杯内侧壁上茶垢的清洗效果。

3、旋转转盘带动清洗机构旋转180°，使茶杯的开口朝下，茶杯稳定在清洗机构上，通过人工可以对茶杯的外侧壁进行一个有效的清洗。

附图说明

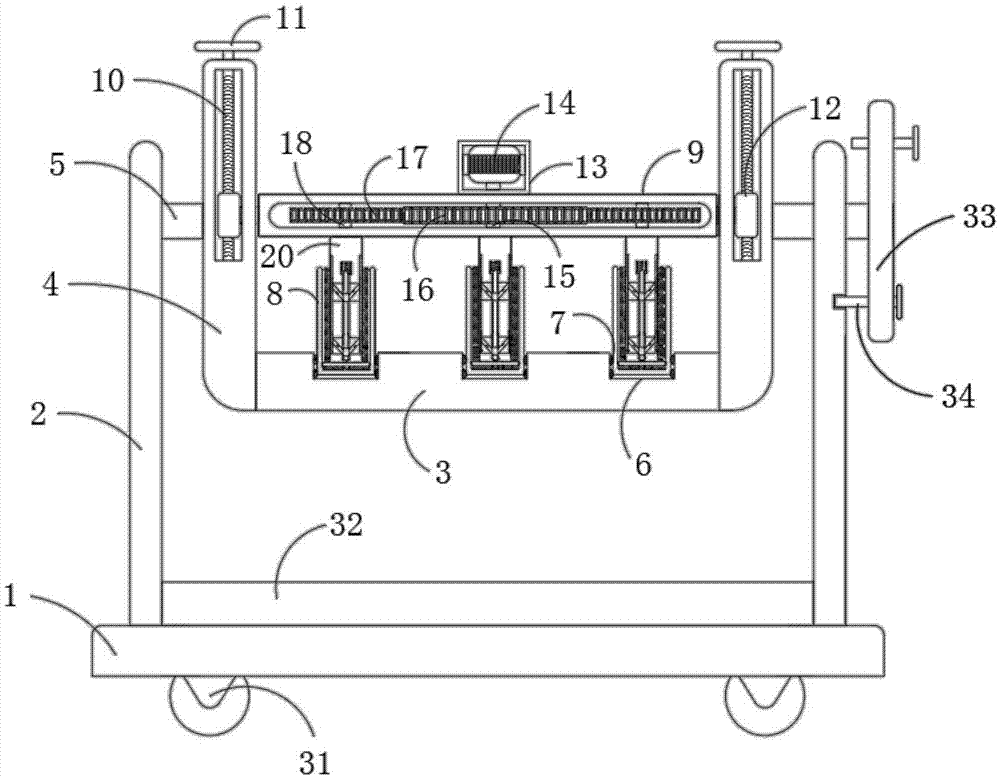

图1为本发明提出的一种用于茶楼茶杯的清洗装置的结构示意图；

图2为本发明提出的一种用于茶楼茶杯的清洗装置第一空腔的内部俯视图；

图3为本发明提出的一种用于茶楼茶杯的清洗装置清洗机构与茶杯的接触部分结构示意图；

图4为本发明提出的一种用于茶楼茶杯的清洗装置清洗茶杯外侧壁时的状态示意图。

图中：1底座、2支撑板、3安装座、4旋转板、5转轴、6安装槽、7弹性凸起、8茶杯、9升降板、10第一螺纹杆、11把手、12移动块、13防护罩、14转动电机、15主动轴、16齿轮盘、17从动齿轮、18从动轴、19第一空腔、20转杆、21第二空腔、22推杆、23固定套、24连接轴、25连接杆、26第一刷板、27第二刷板、28复位弹簧、29限位槽、30限位块、31移动装置、32盒体、33转盘、34第二螺纹杆。

具体实施方式

以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

实施例

参照图1-4，一种用于茶楼茶杯的清洗装置，包括底座1，底座1的上端对称焊接有两个支撑板2，两个支撑板2的中部设有安装座3，安装座3的两端对称焊接有两个旋转板4，两个旋转板4相互远离一端的中部均焊接有转轴5，两个转轴5的另一端均插设在对应的支撑板2内，其中一个转轴5贯穿支撑板2并焊接有转盘33，旋转转盘33可以使安装座3翻转，转盘33上设有定位装置，定位装置包括两个对称设置在转盘33内部的两个第二螺纹杆34，两个第二螺纹杆34的靠近支撑板2的一端贯穿转盘33，两个第二螺纹杆34的另一端均贯穿转盘33并焊接有旋钮，支撑板2靠近转盘33的一侧开设有与螺纹杆34匹配的插槽，旋转旋钮，使第二螺纹杆34移动并插入插槽中，即可稳定转盘33，从而稳定安装座3，因为两个第二螺纹杆34对称设置，所以旋转转盘33一百八十度后还可以稳定转盘33，既安装座3翻转180°还可以稳定。

安装座3的上端设有升降板9，升降板9的两端均与升降装置固定连接，升降装置包括开设在两个旋转板4相互靠近一端的T型槽，两个T型槽的底端均插设有第一螺纹杆10，两个第一螺纹杆10的上端均贯穿旋转板4并焊接有把手11，两个第一螺纹杆10上均螺纹套接有移动块12，两个移动块12相互靠近的一端均焊接有支撑杆，两个支撑杆的另一端均与升降板9固定连接，旋转把手11带动第一螺纹杆10转，从而带动移动块12移动，通过支撑杆带动升降板9上下升降移动。

升降板9的内部开设有圆形的第一空腔19，升降板9的上端中部焊接有防护罩13，防护罩13的内部顶端通过固紧螺栓固定连接有转动电机14，升降板9的内部设有传动机构，传动机构包括开设在升降板9内部的圆形的第一空腔19，第一空腔19的中部底端插设有主动轴15，主动轴15的上端贯穿升降板9和防护罩13并与转动电机14的输出轴固定连接，主动轴15上固定套接有齿轮盘16，第一空腔19的顶端均插设有多个从动轴18，每个从动轴18的下端均插设在第一空腔19的底端，每个从动轴18上均固定套接有从动齿轮17。

每个从动齿轮17均与齿轮盘16啮合，相邻两个从动齿轮17不啮合，每个从动轴18和主动轴15的下端均贯穿升降板9并固定连接有清洗机构，启动转动电机14带动主动轴15转，齿轮盘16旋转，因为每个从动齿轮17均与齿轮盘16啮合，所以通过从动齿轮17带动每个从动轴18转，所以每个清洗机构都被带动转动，安装座3的上端均开设有与清洗机构对应的多个安装槽6，每个安装槽6的内侧壁上均粘接有多个弹性凸起7，每个安装槽6的内部均插设有茶杯8，弹性凸起7可以稳定茶杯8，使茶杯8稳定在安装座3上，旋转把手11带动升降板9移动，清洗机构移动，稳定插设在安装槽6内的茶杯，方便清洗机构准确深入茶杯8内。

清洗机构包括与延伸到升降板9外部的主动轴15和从动轴18固定连接的转杆20，每个转杆20的下端均延伸至茶杯8的内部，转杆20下端的两侧均开设有第一凹槽，两个第一凹槽的内部均设有第一刷板26，转杆20的下端粘接有第二刷板27，第二刷板27为橡胶材料制成，使转杆20插入时，第二刷板27可以适应不同大小的茶杯8，也避免了第二刷板27伤害到茶杯8，转杆20的下端内部开设有第二空腔21，第二空腔21的两端对称开设有四个通孔，每个通孔均与第一凹槽连通，第二空腔21的内部设有推杆22，推杆22的上端焊接有复位弹簧28，复位弹簧28的上端与第二空腔21的上端固定连接，推杆22的下端贯穿转杆20和第二刷板27，推杆22的上端设有限位装置，限位装置包括开设在第二空腔21上端两侧的两个限位槽29，两个限位槽29的内部均设有限位块30，两个限位块30靠近推杆22的一端均与推杆22固定连接，限位块30起到限位作用，使推杆22移动稳定。

推杆22与第一刷板26通过连接装置连接，连接装置包括固定套接在推杆22上的两个固定套23，两个固定套23的两端对称转动连接有两个连接杆25，两个连接杆25的另一端均通过对应的通孔与第一刷板26转动连接，每个连接杆25的中部两端均焊接有连接轴24，每个连接轴24的两端插设在通孔的侧壁中，所以连接杆25以连接轴24为中心可以转动，清洗时，在稳定在安装槽6内的茶杯8倒入清洗液，旋转把手11，带动升降板9向下移动，转杆20被带动插入茶杯8内，推杆22与茶杯8底端接触，所以推杆22的下端可以由弹性橡胶制成，可以保护茶杯8，转杆20下降，推杆22被推动向内收缩，使连接杆25趋向水平，从而使第一刷板26靠近茶杯8，启动转动电机14，通过传动机构和转杆20带动两个第一刷板26对茶杯8的内侧壁进行反复刷洗，从而去除茶垢，当第一刷板26靠近茶杯8时，第一刷板26与茶杯8之间的摩擦力更大，使对茶垢的清除效果更好。

茶杯8内侧壁清洗完成后，旋转转盘33，使安装座3旋转180°，旋转旋钮，带动对应的第二螺纹杆34插入插槽中，使转盘33稳定，从而使安装座3和升降板9稳定，反向旋转把手11带动升降板9远离安装座3，通过第一刷板26、第二刷板27和茶杯8的摩擦力还有茶杯8自身的重力，茶杯8套设在转杆20上并脱离安装槽6，工作人员可以轻易的对茶杯8的外侧壁污垢进行彻底的清理，通过复位弹簧28的弹力作用，推杆22复位，第一刷板26收缩至第一凹槽，第一刷板26和茶杯8的摩擦力减少，此时工作人员可以取走茶杯，简单的使用清水对茶杯8进行冲刷，即可使茶杯8光洁如新。

底座1的下端对称固定连接有四个移动装置31，每个移动装置31包括焊接在底座1下端的固定块，每个固定块的下端均安装有移动轮，通过移动轮可以方便移动底座1移动，使整个装置移动到工作位置，底座1的上端焊接有盒体32，盒体32的下端连通有排水管，排水管上安装有阀门，对茶杯8进行清洗的污水流入盒体32内，打开阀门即可排出污水。

本发明中，将茶杯8插入对应的安装槽6内，通过弹性凸起7使茶杯初步稳定，在每个茶杯8内放入清洗液，旋转把手11带动螺纹杆10转，带动移动块12向下移动，通过支撑杆带动升降板9向下移动，从而使每个转杆20均插入茶杯8中，推杆22与茶杯8底端接触，推杆22受力向上移动，通过连接杆25带动两个第一刷板26靠近茶杯8侧壁，启动转动电机14，带动主动轴15转，从而带动齿轮盘16转，因为从动齿轮17均与齿轮盘16啮合，通过从动齿轮17带动从动轴18转，从而使每个转杆20转，带动第一刷板26和第二刷板27对茶杯8内侧壁进行清洗，通过旋转把手11调节推杆22的移动距离，来控制第一刷板26与茶杯8内侧壁的贴合度，第一刷板26与茶杯8贴合越紧，清洗效果更好，茶杯8内侧壁清洗完成后，旋转转盘33，使安装座3旋转180°，反向旋转把手11带动升降板9远离安装座3，通过第一刷板26、第二刷板27和茶杯8的摩擦力还有茶杯8自身的重力，茶杯8脱离安装槽6，工作人员可以轻易的对茶杯8的外侧壁污垢进行彻底的清理，通过复位弹簧28的弹力作用，推杆22复位，第一刷板26收缩至第一凹槽，第一刷板26和茶杯8的摩擦力减少，此时工作人员可以取走茶杯。

该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

尽管本文较多地使用了底座1、支撑板2、安装座3、旋转板4、转轴5、安装槽6、弹性凸起7、茶杯8、升降板9、第一螺纹杆10、把手11、移动块12、防护罩13、转动电机14、主动轴15、齿轮盘16、从动齿轮17、从动轴18、第一空腔19、转杆20、第二空腔21、推杆22、固定套23、连接轴24、连接杆25、第一刷板26、第二刷板27、复位弹簧28、限位槽29、限位块30、移动装置31、盒体32、转盘33、第二螺纹杆34等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
