专利名: 一种往复振动方式的冰箱内部冰块去除装置 出售状态: 未出售
专利号: 2018109883889 专利类型: 发明专利 专利分类: 日常用品
专利权人: 联系人 出售价格: 面议
详细介绍:

技术领域

本发明涉及日用品技术领域,特别的为一种往复振动方式的冰箱内部冰块去除装置。

背景技术

冰箱是生活中不可缺少的一个家具,用来延长食物的保质时间。由于经常性的开关门导致水气的进入,或者其他原因,使冰箱的内壁易结冰,影响制冷性能,需要对冰箱的内部进行除冰。申请号为CN201720924341.7的一种新型冰箱除冰器,通过刮除的方式将冰去除,易对冰箱的内壁造成磨损,影响保温效果,申请号为CN201621199121.4的一种冰箱除冰装置,需要对冰箱的内部进行加热,易产生热胀冷缩效果,导致冰箱的形变影响其性能,导致了冰箱内部的结冰不易清理。

发明内容

(一)解决的技术问题

针对现有技术的不足,本发明提供了一种往复振动方式的冰箱内部冰块去除装置,解决了冰箱内部的结冰不易清理且易易损坏冰箱的问题。

(二)技术方案

为实现以上目的,本发明通过以下技术方案予以实现:一种往复振动方式的冰箱内部冰块去除装置,包括固定左箱,所述固定左箱的底部设置有往复驱杆,所述往复驱杆的底部与侧空固筒的顶部粘接,所述侧控固筒的底部与连接吸盘的顶部粘接,所述固定左箱的右侧粘接有安装右箱和抓握把手。

所述固定左箱的内壁顶部粘接有驱动电机,所述驱动电机的输出轴焊接有拨动杆,所述拨动杆的底部与回弹磁板的顶部接触,所述回弹磁板的底部与往复驱杆的顶部粘接,所述的底部贯穿拨动磁板、固定左箱的内壁底部和联动齿轮且与侧空固筒的顶部粘接,所述联动齿轮通过连接轴承与固定左箱的底部活动连接,所述连接吸盘的顶部密闭连通有真空连筒,所述真空连筒的内部设置有与其相适配的活塞,所述活塞的顶部通过固定轴承与联动螺杆的底部活动连接,所述联动螺杆的顶部贯穿侧空固筒的内壁顶部与其螺纹连接,所述联动螺杆的顶部粘接有旋动磨轮,所述旋动磨轮透过侧空固筒的空隙延伸至其外部。

所述联动齿轮的底部边沿处焊接有限定抵杆,所述限定抵杆的底部通过铆钉与弯弧平杆的顶部活动连接,所述弯弧平杆的底部延伸至连接吸盘的下方呈水平状,所述联动齿轮的侧部设置有与其啮合的带动齿轮,所述带动齿轮的顶部与主动电机的输出轴焊机,所述主动电机粘接于安装右箱的内壁底部。

优选的,所述拨动杆为“L”形状,所述回弹磁板的顶部粘接有半球状凸起颗粒,且凸起颗粒位于拨动杆与回弹磁板运动轨迹上,拨动杆在旋转时与光滑的凸起颗粒接触,即可使回弹磁板下降,从而改变回弹磁板的运动状态,使其与固定左箱相对运动。

优选的,所述拨动磁板的内部开设有与往复驱杆相适配的通口,且拨动磁板与回弹磁板相互靠近的一侧磁场方向相同,磁铁具有同性相斥,异性相吸的物理现象,回弹磁板带动往复驱杆向上运动。

优选的,所述限定抵杆的底部一侧开设有缺口,弯弧平杆的顶部延伸至其缺口内通过铆钉活动连接,弯弧平杆只能向缺口的一侧弯折,联动齿轮带动其旋转时,弯弧平杆受到限定抵杆侧壁的遮挡,可随之在冰面上旋转,反向则不可与冰面接触旋转,同时平整冰面后可将其弯折至离开冰面,依靠铆钉与其之间的摩擦力固定。

优选的,所述侧空固筒的侧壁粘接有摩擦产热板,所述摩擦产热板的底部弯弧延伸至连接吸盘的侧部与弯弧平杆的内侧接触,且摩擦产热板和弯弧平杆均为铜材制成,弯弧平杆在旋转的同时不断的与摩擦产热板摩擦接触,金属相互摩擦易产生较多的热量,有助于提高弯弧平杆表面的温度,加速冰面的平整效率,同时铜具有良好的导热性,快速将热量导向接触的冰面,加速平整。

(三)有益效果

本发明提供了一种往复振动方式的冰箱内部冰块去除装置。具备以下有益效果:

1、本发明中,该往复振动方式的冰箱内部冰块去除装置,拨动杆在旋转时与光滑的凸起颗粒接触,即可使回弹磁板下降,从而改变回弹磁板的运动状态,使其与固定左箱相对运动,达到控制往复驱杆下降的目的,拨动磁板与回弹磁板之间产生的排斥力使回弹磁板带动往复驱杆向上运动,从而使往复驱杆不断的上下运动。

2、本发明中,该往复振动方式的冰箱内部冰块去除装置,旋转旋动磨轮即可控制联动螺杆在侧空固筒的顶部旋转升降,从而控制活塞在真空连筒内部的升降,在连接吸盘吸附在冰面上时,活塞的上升可减小连接吸盘内部的气压,从而使连接吸盘的吸附更加的牢固,固定轴承使活塞不随着联动螺杆的旋转而旋转,减少了活塞的磨损,保证了连接吸盘的吸紧效果。

3、本发明中,该往复振动方式的冰箱内部冰块去除装置,弯弧平杆只能向缺口的一侧弯折,联动齿轮带动其旋转时,弯弧平杆受到限定抵杆侧壁的遮挡,可随之在冰面上旋转,对冰面进行磨平,反向则不可与冰面接触旋转,同时平整冰面后可将其弯折至离开冰面,依靠铆钉与其之间的摩擦力固定,避免影响连接吸盘对冰面的吸附。

4、本发明中,该往复振动方式的冰箱内部冰块去除装置,弯弧平杆在旋转的同时不断的与摩擦产热板摩擦接触,金属相互摩擦易产生较多的热量,有助于提高弯弧平杆表面的温度,加速冰面的平整效率,同时铜具有良好的导热性,快速将热量导向接触的冰面,加速平整,即使摩擦产热板上有热量,由于弯弧平杆上的热量导出,弯弧平杆在与摩擦产热板接触时也将其温度进行传导,降低其内部热量。

5、本发明中,该往复振动方式的冰箱内部冰块去除装置,连接吸盘吸附在冰面上后,驱动电机控制拨动杆与凸起颗粒接触,使连接吸盘连接冰块后不断的往复振动,利用振动形成的震荡力逐渐降低冰块与冰箱内壁的粘结力,有助于将冰块大块的去除,且不与冰箱接触也不对冰箱产生施力,避免了传统的通过刮除或者加热的方式除冰,避免了对冰箱的损坏,有助于保证其使用寿命。

附图说明

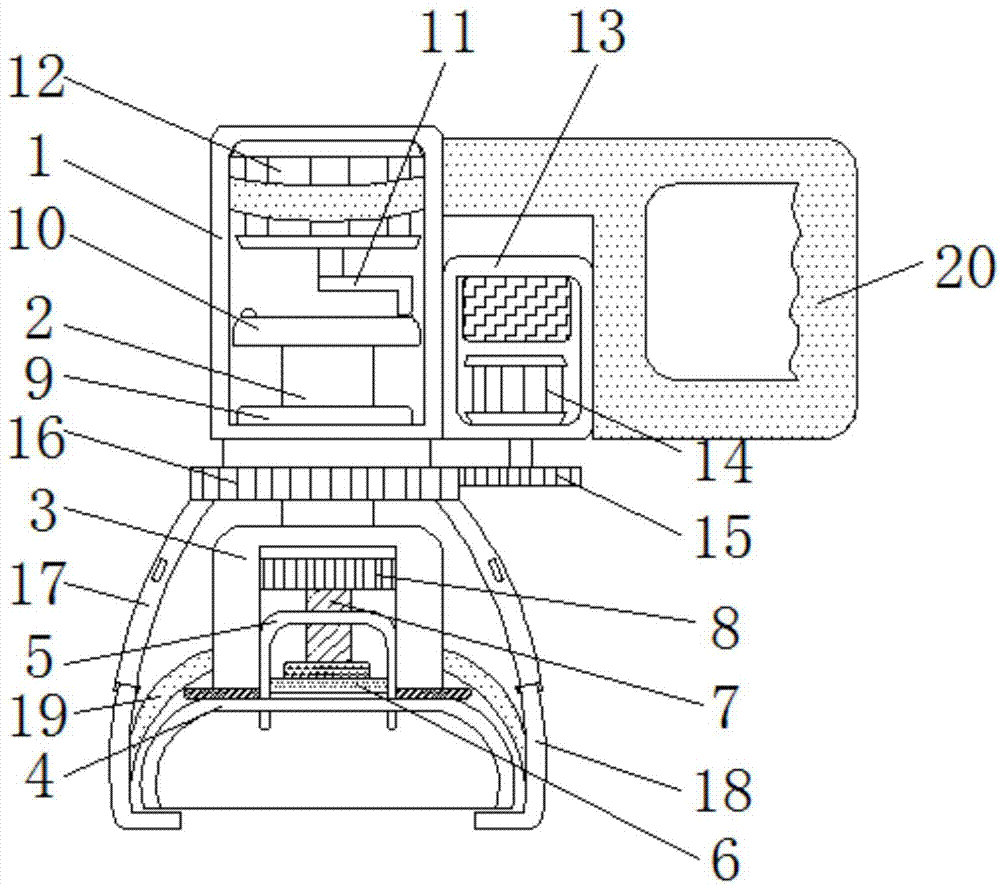

图1为本发明结构示意图;

图2为本发明限定抵杆和弯弧平杆连接示意图。

图中:1固定左箱、2往复驱杆、3侧空固筒、4连接吸盘、5真空连筒、6气压活塞、7联动螺杆、8旋动磨轮、9拨动磁板、10回弹磁板、11拨动杆、12驱动电机、13安装右箱、14主动电机、15带动齿轮、16联动齿轮、17限定抵杆、18弯弧平杆、19摩擦产热板、20抓握把手。

具体实施方式

下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。

本发明实施例提供一种往复振动方式的冰箱内部冰块去除装置,如图1-2所示,包括固定左箱1,固定左箱1的底部设置有往复驱杆2,往复驱杆2的底部与侧空固筒3的顶部粘接,侧控固筒3的底部与连接吸盘4的顶部粘接,固定左箱1的右侧粘接有安装右箱13和抓握把手20。

固定左箱1的内壁顶部粘接有驱动电机12,驱动电机12的输出轴焊接有拨动杆11,拨动杆11的底部与回弹磁板10的顶部接触,拨动杆11为“L”形状,回弹磁板10的顶部粘接有半球状凸起颗粒,且凸起颗粒位于拨动杆11与回弹磁板10运动轨迹上,拨动杆11在旋转时与光滑的凸起颗粒接触,即可使回弹磁板10下降,从而改变回弹磁板10的运动状态,使其与固定左箱1相对运动,达到控制往复驱杆2下降的目的,回弹磁板10的底部与往复驱杆2的顶部粘接,的底部贯穿拨动磁板9、固定左箱1的内壁底部和联动齿轮16且与侧空固筒3的顶部粘接,拨动磁板9的内部开设有与往复驱杆2相适配的通口,且拨动磁板9与回弹磁板10相互靠近的一侧磁场方向相同,磁铁具有同性相斥,异性相吸的物理现象,拨动磁板9与回弹磁板10之间产生的排斥力使回弹磁板10带动往复驱杆2向上运动,从而使往复驱杆2不断的上下运动,联动齿轮16通过连接轴承与固定左箱1的底部活动连接,连接吸盘4的顶部密闭连通有真空连筒5,真空连筒5的内部设置有与其相适配的活塞6,活塞6的顶部通过固定轴承与联动螺杆7的底部活动连接,联动螺杆7的顶部贯穿侧空固筒3的内壁顶部与其螺纹连接,联动螺杆7的顶部粘接有旋动磨轮8,旋动磨轮8透过侧空固筒3的空隙延伸至其外部,旋转旋动磨轮8即可控制联动螺杆7在侧空固筒3的顶部旋转升降,从而控制活塞6在真空连筒5内部的升降,在连接吸盘4吸附在冰面上时,活塞6的上升可减小连接吸盘4内部的气压,从而使连接吸盘4的吸附更加的牢固,固定轴承使活塞6不随着联动螺杆7的旋转而旋转,减少了活塞6的磨损,保证了连接吸盘4的吸紧效果。

联动齿轮16的底部边沿处焊接有限定抵杆17,限定抵杆17的底部通过铆钉与弯弧平杆18的顶部活动连接,限定抵杆17的底部一侧开设有缺口,弯弧平杆18的顶部延伸至其缺口内通过铆钉活动连接,弯弧平杆18只能向缺口的一侧弯折,联动齿轮16带动其旋转时,弯弧平杆18受到限定抵杆17侧壁的遮挡,可随之在冰面上旋转,对冰面进行磨平,反向则不可与冰面接触旋转,同时平整冰面后可将其弯折至离开冰面,依靠铆钉与其之间的摩擦力固定,避免影响连接吸盘4对冰面的吸附,弯弧平杆18的底部延伸至连接吸盘4的下方呈水平状,联动齿轮16的侧部设置有与其啮合的带动齿轮15,带动齿轮15的顶部与主动电机14的输出轴焊机,主动电机14粘接于安装右箱13的内壁底部,侧空固筒3的侧壁粘接有摩擦产热板19,摩擦产热板19的底部弯弧延伸至连接吸盘4的侧部与弯弧平杆18的内侧接触,且摩擦产热板19和弯弧平杆18均为铜材制成,弯弧平杆18在旋转的同时不断的与摩擦产热板19摩擦接触,金属相互摩擦易产生较多的热量,有助于提高弯弧平杆18表面的温度,加速冰面的平整效率,同时铜具有良好的导热性,快速将热量导向接触的冰面,加速平整,即使摩擦产热板19上有热量,由于弯弧平杆18上的热量导出,弯弧平杆18在与摩擦产热板19接触时也将其温度进行传导,降低其内部热量,连接吸盘4吸附在冰面上后,驱动电机12控制拨动杆11与凸起颗粒接触,使连接吸盘4连接冰块后不断的往复振动,利用振动形成的震荡力逐渐降低冰块与冰箱内壁的粘结力,有助于将冰块大块的去除,且不与冰箱接触也不对冰箱产生施力,避免了传统的通过刮除或者加热的方式除冰,避免了对冰箱的损坏,有助于保证其使用寿命。

本实施方案的特点为,弯弧平杆18在旋转的同时不断的与摩擦产热板摩擦19接触,金属相互摩擦易产生较多的热量,有助于提高弯弧平杆18表面的温度,加速冰面的平整效率,同时铜具有良好的导热性,快速将热量导向接触的冰面,加速平整,连接吸盘4吸附在冰面上后,驱动电机12控制拨动杆与凸起颗粒接触,使连接吸盘4连接冰块后不断的往复振动,利用振动形成的震荡力逐渐降低冰块与冰箱内壁的粘结力,有助于将冰块大块的去除,且不与冰箱接触也不对冰箱产生施力,避免了传统的通过刮除或者加热的方式除冰,避免了对冰箱的损坏。

在本实施方案中,整个装置是主动电机14控制带动齿轮15的旋转,与其啮合的联动齿轮16带动限定抵杆17的旋转,弯弧平杆18在旋转的同时不断的与摩擦产热板19摩擦接触,金属相互摩擦易产生较多的热量,有助于提高弯弧平杆18表面的温度,加速冰面的平整效率,同时铜具有良好的导热性,快速将热量导向接触的冰面,加速平整,将连接吸盘4与冰面的接触面平整后,将弯弧平杆18弯折至离开冰面,依靠铆钉与其之间的摩擦力固定,避免影响连接吸盘4对冰面的吸附,旋转旋动磨轮8即可控制联动螺杆7在侧空固筒3的顶部旋转升降,从而控制活塞6在真空连筒5内部的升降,在连接吸盘4吸附在冰面上时,活塞6的上升可减小连接吸盘4内部的气压,从而使连接吸盘4的吸附更加的牢固,固定轴承使活塞6不随着联动螺杆7的旋转而旋转,减少了活塞6的磨损,保证了连接吸盘4的吸紧效果,驱动电机12控制拨动杆11与凸起颗粒接触,使连接吸盘4连接冰块后不断的往复振动,利用振动形成的震荡力逐渐降低冰块与冰箱内壁的粘结力,有助于将冰块大块的去除,且不与冰箱接触也不对冰箱产生施力,避免了传统的通过刮除或者加热的方式除冰,避免了对冰箱的损坏,有助于保证其使用寿命。

需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本发明的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本发明的范围由所附权利要求及其等同物限定。
