技术领域：

本发明涉及打印机配件的技术领域，更具体地说涉及一种可拆卸的打印机搓纸轮。

背景技术：

搓纸轮是打印机中的一种重要组成部件，现有的搓纸轮一般有转轴和插套在转轴上橡胶轮体组成，其一般的橡胶轮体通过粘贴固定在转轴上，防止橡胶轮体与转轴之间发生相对转动，而橡胶轮体容易老化，粘贴固定的橡胶轮体不容易从转轴上剥离，从而一般对整个搓纸轮进行更换，但一般其搓纸轮的转轴仍然可以使用，整体报废，造成资源浪费。

发明内容：

本发明的目的就是针对现有技术之不足，而提供了一种可拆卸的打印机搓纸轮，其能便于搓纸轮上老化的橡胶轮体更换，提高资源的利用率。

为实现上述目的，本发明采用的技术方案如下：

一种可拆卸的打印机搓纸轮，包括第一连接轴，第一连接轴的一端成型有齿轮，齿轮上成型有支轴，第一连接轴的另一端成型有第一挡盘，第一挡盘上成型有与第一连接轴同心的芯轴，芯轴的外壁上成型有若干道燕尾槽，所述的芯轴上成型有插套有橡胶外轮，橡胶外轮内壁上成型有若干道燕尾形的卡条，卡条插接在芯轴的燕尾槽内；所述芯轴的侧端面上成型有贯穿支轴的侧端面的矩形孔，芯轴的侧端面上抵靠有第二挡盘，第二挡盘的一侧端面上成型有矩形插条，矩形插条插接在芯轴的矩形孔内并成型有螺柱，螺柱露出支轴的侧端面螺接有螺母，第二挡盘的另一侧端面上成型有第二连接轴，第二连接轴的侧端面上成型有正六边形的沉孔。

优选的，所述橡胶外轮的长度等于芯轴的长度。

优选的，所述橡胶外轮的外壁上成型有若干道凸条，凸条绕橡胶外轮的中心轴线呈环形均匀分布，所述的卡条绕橡胶外轮的中心轴线呈环形均匀分布。

优选的，所述第一连接轴的直径等于第二连接轴的直径。

优选的，所述的螺母采用圆螺母，螺母的直径小于支轴的直径，螺母的外壁上成型有若干个缺口。

优选的，所述第二挡盘上矩形插条的长度小于芯轴的长度。

本发明的有益效果在于：其采用的搓纸轮橡胶轮老化时，可进行拆卸，便于更换橡胶轮，而不需要对搓纸轮上带齿轮的转轴进行报废，其转轴仍能进行使用，有效提高资源的利用率。

附图说明：

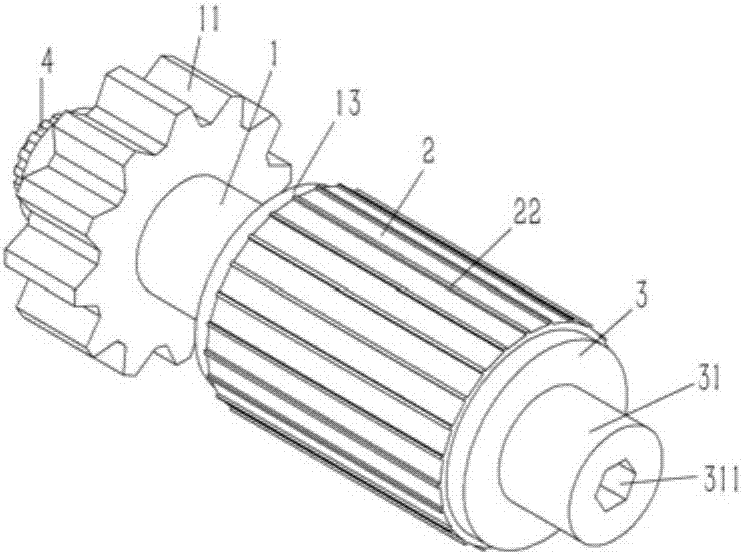

图1为本发明立体的结构示意图；

图2为本发明另一角度的立体结构示意图；

图3为本发明正视的结构示意图；

图4为本发明径向的剖视示意图。

图中：1、第一连接轴；11、齿轮；12、支轴；13、第一挡盘；14、芯轴；141、燕尾槽；15、矩形孔；2、橡胶外轮；21、卡条；22、凸条；3、第二挡盘；31、第二连接轴；311、沉孔；32、矩形插条；33、螺柱；4、螺母。

具体实施方式：

实施例：见图1至4所示，一种可拆卸的打印机搓纸轮，包括第一连接轴1，第一连接轴1的一端成型有齿轮11，齿轮11上成型有支轴12，第一连接轴1的另一端成型有第一挡盘13，第一挡盘13上成型有与第一连接轴1同心的芯轴14，芯轴14的外壁上成型有若干道燕尾槽141，所述的芯轴14上成型有插套有橡胶外轮2，橡胶外轮2内壁上成型有若干道燕尾形的卡条21，卡条21插接在芯轴14的燕尾槽141内；所述芯轴14的侧端面上成型有贯穿支轴12的侧端面的矩形孔15，芯轴14的侧端面上抵靠有第二挡盘3，第二挡盘3的一侧端面上成型有矩形插条32，矩形插条32插接在芯轴14的矩形孔15内并成型有螺柱33，螺柱33露出支轴12的侧端面螺接有螺母4，第二挡盘3的另一侧端面上成型有第二连接轴31，第二连接轴31的侧端面上成型有正六边形的沉孔311。

优选的，所述橡胶外轮2的长度等于芯轴14的长度。

优选的，所述橡胶外轮2的外壁上成型有若干道凸条22，凸条22绕橡胶外轮2的中心轴线呈环形均匀分布，所述的卡条21绕橡胶外轮2的中心轴线呈环形均匀分布。

优选的，所述第一连接轴1的直径等于第二连接轴31的直径。

优选的，所述的螺母4采用圆螺母，螺母4的直径小于支轴12的直径，螺母4的外壁上成型有若干个缺口。

优选的，所述第二挡盘3上矩形插条32的长度小于芯轴14的长度。

优选的，所述支撑杆131上槽口132的深度大于滚轮14的直径，第一连接轴1、第二挡盘3和螺母4均采用尼龙材质。

工作原理：本发明为可拆卸的打印机搓纸轮，其搓纸轮采用组合式结构，其橡胶外轮2采用给你键槽的结构实现与转轴(第一连接轴1和第二连接轴31)之前的连接，则当橡胶外轮2老化时，其第一连接轴1和第二连接轴31可拆卸分离，将橡胶外轮2更换，其第一连接轴1和第二连接轴31仍可使用，提高资源的利用率。

所述实施例用以例示性说明本发明，而非用于限制本发明。任何本领域技术人员均可在不违背本发明的精神及范畴下，对所述实施例进行修改，因此本发明的权利保护范围，应如本发明的权利要求所列。
