技术领域

本发明涉及运输设备技术领域，具体为一种减震型大马力拖拉机。

背景技术

拖拉机(tractor)用于牵引和驱动作业机械完成各项移动式作业的自走式动力机。也可做固定作业动力。由发动机、传动、行走、转向、液压悬挂、动力输出、电器仪表、驾驶操纵及牵引等系统或装置组成。

目前，拖拉机已经是农田作业和公路最为普遍的农业机械，为了适应田间和公路不同的路况，减少路面不平对发动机造成震动的冲击和对驾驶员工作舒适度的改善，大部分小型拖拉机的前桥与机架之间都装有板簧减震。板簧的片数多强度好但弹性差，板簧的片数少弹性好但强度差，无法适应恶劣路面情况，使拖拉机有可能受到更多的冲击和影响到驾驶员工作的舒适程度，基于此，本发明设计了一种减震型大马力拖拉机，以解决上述问题。

发明内容

本发明的目的在于提供一种减震型大马力拖拉机，以解决上述背景技术中提出的现有拖拉机前桥与机架之间减震效果很难控制，影响驾驶感受的问题。

为实现上述目的，本发明提供如下技术方案：一种减震型大马力拖拉机，包括拖拉机机架和前桥，所述拖拉机机架的前表面设有收纳槽，所述收纳槽的内腔滑动卡接有安装板，所述安装板的表面中央顶部设有触碰开关，所述安装板的表面中央顶部一体连接有支撑板，且支撑板位于触碰开关的下方，所述支撑板的顶部左右两侧与安装板的表面之间设有肋板，所述支撑板的底部贯穿滑动插接有第一半框架，所述第一半框架的左右两侧顶部均设有挡块，所述第一半框架的内腔底部均匀间隔固定有导向柱，且导向柱的顶部滑动贯穿于支撑板，所述导向柱的外壁设有压簧，且压簧位于第一半框架的内腔底部和支撑板的底部之间，所述导向柱的顶部位于触碰开关的下方，所述第一半框架的底部设有第二半框架，所述第二半框架的内腔底部设有前桥，所述前桥的顶部搭接有阻尼减震器，所述阻尼减震器的顶部转动连接有第一限位螺栓，所述第一限位螺栓的顶部螺接有凸块，所述凸块的顶部设有板簧，所述板簧的左右两端均贯穿于第二半框架的侧壁并设有避震器，且避震器的顶部通过固定螺栓与安装板的表面连接；

所述拖拉机机架的左右两侧均设有散热孔，所述拖拉机机架的内腔底部中央间隔设有两组支撑座，两组所述支撑座之间转动插接有转轴，所述拖拉机机架的内腔底部右侧设有垫块和大扭矩永磁电机，且垫块位于支撑座与大扭矩永磁电机之间，所述垫块的顶部固定有壳体，所述转轴的右端设有外齿圈，且外齿圈转动卡接在壳体的内腔左侧，所述大扭矩永磁电机的左侧动力输出端延伸到壳体的内腔右侧，所述转轴的外壁套接有齿轮，且齿轮位于两组支撑座之间，所述齿轮的顶部啮合有齿条，所述齿条位于安装板的后表面，所述齿条通过通槽滑动贯穿于拖拉机机架的顶部中央，所述壳体的顶部开口处铰接有盖板，所述盖板的底部螺接有第二限位螺栓，所述第二限位螺栓的底部设有电磁插销，且电磁插销的插杆延伸到外齿圈的齿腔，所述大扭矩永磁电机的左侧动力输出端设有连接块，所述转轴的右端设有与连接块相匹配的盲槽，所述触碰开关分别与电磁插销和大扭矩永磁电机电性连接。

优选的，所述安装板的顶部和底部斜向设有等长的刮板。

优选的，所述第一半框架的侧壁设有晃动发电机和蓄电池，且蓄电池通过逆变器与晃动发电机电性连接。

优选的，所述第二半框架的左右两侧内壁通过凹槽和弹条设有滚珠网带。

优选的，所述散热孔的内腔外侧和内侧分别卡接有防尘滤网和防水透气膜。

与现有技术相比，本发明的有益效果是：本发明利用阻尼减震器、板簧和避震器初次减少震动，第二半框架带动第一半框架震动，导向柱和第一半框架在支撑板上来回运动，通过压簧吸收震动，当导向柱震动幅度过大时，导向柱触碰触碰开关，使利用触碰开关与拖拉机电瓶连接的电磁插销和大扭矩永磁电机工作，电磁插销得电收缩，大扭矩永磁电机利用连接块与盲槽配合工作，带动转轴转动，进而安装板在齿条和齿轮的作用下在收纳槽的内腔下移，抬高拖拉机机架与地面的距离，减小碰撞的几率和提高通过性，该装置简单紧凑、安装方便、安全可靠。

附图说明

为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

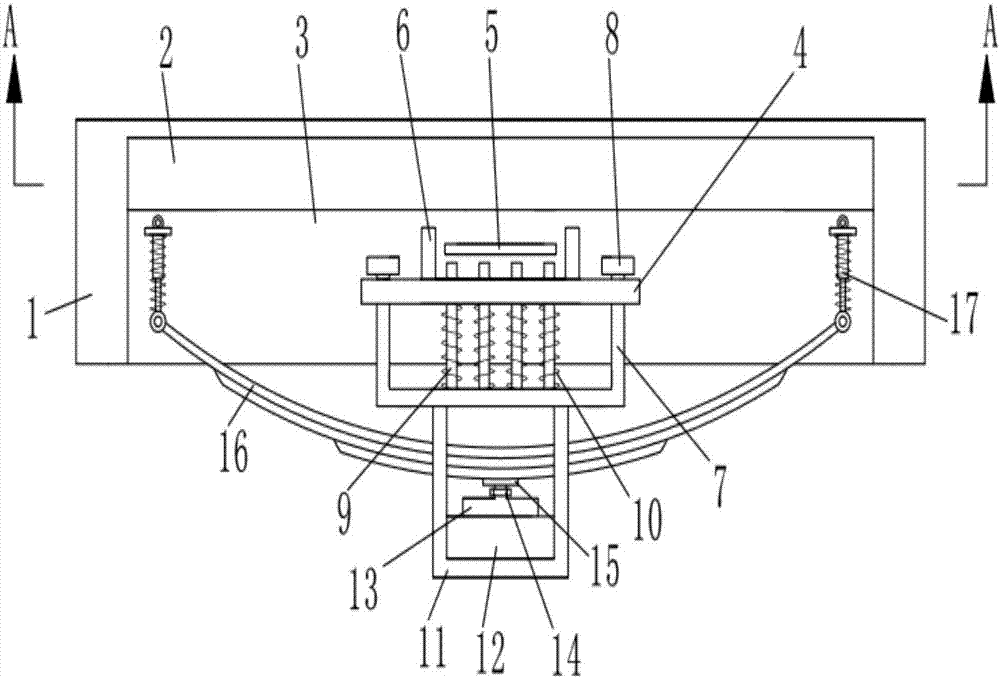

图1为本发明结构示意图；

图2为图1中A-A处剖视图；

图3为图2中壳体内部结构示意图。

附图中，各标号所代表的部件列表如下：

1-拖拉机机架，2-收纳槽，3-安装板，4-支撑板，5-触碰开关，6-肋板，7-第一半框架，8-挡块，9-导向柱，10-压簧，11-第二半框架，12-前桥，13-阻尼减震器，14-第一限位螺栓，15-凸块，16-板簧，17-避震器，100-散热孔，101-支撑座，102-垫块，103-大扭矩永磁电机，104-转轴，105-齿轮，106-外齿圈，107-壳体，108-盖板，109-第二限位螺栓，110-电磁插销，111-盲槽，112-连接块，300-齿条。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种减震型大马力拖拉机，包括拖拉机机架1和前桥12，拖拉机机架1的前表面设有收纳槽2，收纳槽2的内腔滑动卡接有安装板3，安装板3的表面中央顶部设有触碰开关5，安装板3的表面中央顶部一体连接有支撑板4，且支撑板4位于触碰开关5的下方，支撑板4的顶部左右两侧与安装板3的表面之间设有肋板6，支撑板4的底部贯穿滑动插接有第一半框架7，第一半框架7的左右两侧顶部均设有挡块8，第一半框架7的内腔底部均匀间隔固定有导向柱9，且导向柱9的顶部滑动贯穿于支撑板4，导向柱9的外壁设有压簧10，且压簧10位于第一半框架7的内腔底部和支撑板4的底部之间，导向柱9的顶部位于触碰开关5的下方，第一半框架7的底部设有第二半框架11，第二半框架11的内腔底部设有前桥12，前桥12的顶部搭接有阻尼减震器13，阻尼减震器13的顶部转动连接有第一限位螺栓14，第一限位螺栓14的顶部螺接有凸块15，凸块15的顶部设有板簧16，板簧16的左右两端均贯穿于第二半框架11的侧壁并设有避震器17，且避震器17的顶部通过固定螺栓与安装板3的表面连接；

拖拉机机架1的左右两侧均设有散热孔100，拖拉机机架1的内腔底部中央间隔设有两组支撑座101，两组支撑座101之间转动插接有转轴104，拖拉机机架1的内腔底部右侧设有垫块102和大扭矩永磁电机103，且垫块102位于支撑座101与大扭矩永磁电机103之间，垫块102的顶部固定有壳体107，转轴104的右端设有外齿圈106，且外齿圈106转动卡接在壳体107的内腔左侧，大扭矩永磁电机103的左侧动力输出端延伸到壳体107的内腔右侧，转轴104的外壁套接有齿轮105，且齿轮105位于两组支撑座101之间，齿轮105的顶部啮合有齿条300，齿条300位于安装板3的后表面，齿条300通过通槽滑动贯穿于拖拉机机架1的顶部中央，壳体107的顶部开口处铰接有盖板108，盖板108的底部螺接有第二限位螺栓109，第二限位螺栓109的底部设有电磁插销110，且电磁插销110的插杆延伸到外齿圈106的齿腔，大扭矩永磁电机103的左侧动力输出端设有连接块112，转轴104的右端设有与连接块112相匹配的盲槽111，触碰开关5分别与电磁插销110和大扭矩永磁电机103电性连接。

其中，安装板3的顶部和底部斜向设有等长的刮板，减少灰尘残留，防止阻碍运动，第一半框架7的侧壁设有晃动发电机和蓄电池，且蓄电池通过逆变器与晃动发电机电性连接，储存电能，便于在拖拉机自身电瓶发生故障时，可以正常启动，第二半框架11的左右两侧内壁通过凹槽和弹条设有滚珠网带，减小安装时的摩擦阻力，散热孔100的内腔外侧和内侧分别卡接有防尘滤网和防水透气膜，减小灰尘和水分进入，延长大扭矩永磁电机103的使用寿命。

本实施例的一个具体应用为：通过阻尼减震器13、板簧16和避震器17初次减少震动，第二半框架11带动第一半框架7震动，导向柱9和第一半框架7在支撑板4上来回运动，利用压簧10吸收震动，当导向柱9震动幅度过大时，导向柱9触碰触碰开关5，使利用触碰开关5与拖拉机电瓶连接的电磁插销110和大扭矩永磁电机103工作，电磁插销110得电收缩，大扭矩永磁电机103利用连接块112与盲槽111配合工作，带动转轴104转动，进而安装板3在齿条300和齿轮105的作用下在收纳槽2的内腔下移，抬高拖拉机机架1与地面的距离，减小碰撞的几率和提高通过性，当导向柱9与触碰开关5分离时，电磁插销110失电，电磁插销110的插杆与外齿圈106连接，阻止转轴104转动，维持较高的高度，继续行驶，电磁插销110外接电源，电磁插销110的插杆与外齿圈106分离，大扭矩永磁电机103接通换向器运转，使拖拉机机架1恢复到适当高度。

在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本发明的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上公开的本发明优选实施例只是用于帮助阐述本发明。优选实施例并没有详尽叙述所有的细节，也不限制该发明仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本发明的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本发明。本发明仅受权利要求书及其全部范围和等效物的限制。
