技术领域

本发明涉及一种林木开角固定架，具体是一种闭环绑绳式林木枝条开角固定架。

背景技术

林木枝条开角是为了增加林木的通风透光，需要对树木枝条进行开角固定，现有方法是通过绳索对林木枝条进行拉扯，具体是将绳索的一端捆绑林木枝条，另一端则埋入每株林木周围土壤中，林木通过一段时间的生长实现枝条开角固定的目的。随着社会的发展和科技的进步，市场上出现了许多种类不同的林木枝条开角工具设施，其中，林木枝条开角固定支架就是众多林木枝条开角工具设施中的一种。

目前市场上的林木枝条开角固定支架在运用固定在树杆上，不能稳固的稳定在不同直径的树杆上，且使用带有带有齿钉的固定装置固定在树干上容易造成树木主杆损伤。

发明内容

本发明的目的在于提供一种闭环绑绳式林木枝条开角固定架，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种闭环绑绳式林木枝条开角固定架，包括上闭合板、下闭合板和固定台，所述固定台内部穿插有第二螺纹管，第二螺纹管内部穿插有第二紧固螺纹杆，第二紧固螺纹杆右侧穿插通过固定台，且固定台配合设有通管，第二紧固螺纹杆左侧连接在连接柱上，连接柱和第二紧固螺纹杆通过轴承连接固定，连接柱左侧固定在第二限位板上，固定台的前端面和后端面上各设有一个转轴，所述上闭合环右侧通过转轴转动固定在台上，上闭合环左侧设有上闭合板，上闭合环上设有第二紧固装置，第二紧固装置上设有第一紧固螺纹杆，第一紧固螺纹杆下端穿插通过上闭合环，上闭合环和第一紧固杆连接处设有第二螺纹管，第一紧固螺纹杆下端穿插在第一螺纹管内部，第一紧固螺纹杆下端通过轴承固定在第一限位板上，所述下闭合环右侧通过转轴转动固定在固定台上，下闭合环左侧设有下闭合板，下闭合板和上闭合板之间穿插有螺纹杆，螺纹杆和上闭合板连接处上端与螺纹杆和下闭合板连接处的下端都套设有一个螺母，下闭合环上设有第一紧固装置，第一紧固装置左侧和右侧的下闭合环上各设有一个限位通管，限位通管穿插有固定绑带，固定绑带一端固定在拉杆上，固定绑带另一端穿插在下闭合环内部固定在连接柱上。

作为本发明进一步的方案：所述固定台设置呈U型。

作为本发明再进一步的方案：所述第一紧固螺纹杆和第二紧固螺纹杆上都设有螺纹转柄。

作为本发明再进一步的方案：所述第一限位板设置成弧形。

作为本发明再进一步的方案：所述下闭合板和上闭合板上配合螺纹杆设有通孔。

作为本发明再进一步的方案：所述第一紧固装置设有和第二紧固装置相同的结构。

作为本发明再进一步的方案：所述连接柱上设有限位绑槽，固定绑带栓在限位绑槽上。

与现有技术相比，本发明的有益效果是：

本发明闭环绑绳式林木枝条开角固定架，使用时，将上闭合环和下闭合环闭合在树木主杆上利用螺纹杆固定，再利用固定绑带缠绕在树木主杆上，固定绑带另一端固定在连接柱上，绑定在林木支杆上的开角绑绳绑设在拉杆上，林木支杆的反作用力拉动拉杆和固定绑带，使得固定绑带更加稳固的绑设在主杆上，第一紧固装置、第二限位板和第二紧固装置辅助固定，适用不同直径的树杆，固定快速、稳定牢靠，固定绑带利用反作用力固定，避免使用带有带有齿钉的固定装置固定在树干上造成树木主杆损伤。

附图说明

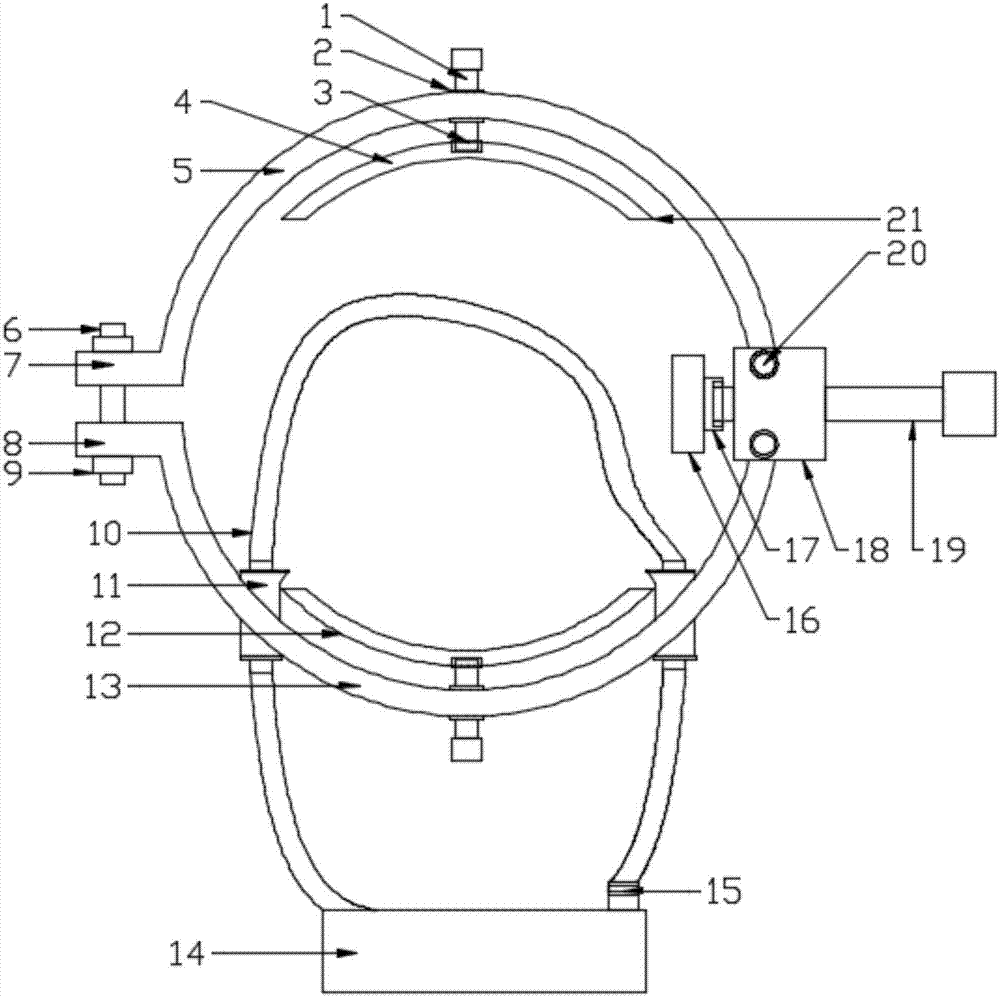

图1为一种闭环绑绳式林木枝条开角固定架的结构示意图。

图2为一种闭环绑绳式林木枝条开角固定架的主视结构示意图。

其中：第一紧固螺纹杆1、第一螺纹管2、轴承3、第一限位板4、上闭合环5、螺纹杆6、上闭合板7、下闭合板8、螺母9、固定绑带10、限位通管11、第一紧固装置12、下闭合环13、拉杆14、连接柱15、第二限位板16、连接柱17、固定台18、第二紧固螺纹杆19、转轴20、第二紧固装置21、连接转杆131、第二螺纹管201。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1和图2，本发明实施例中，一种闭环绑绳式林木枝条开角固定架，包括上闭合板5、下闭合板13和固定台18，所述固定台18设置呈U型，固定台18内部穿插有第二螺纹管201，第二螺纹管201内部穿插有第二紧固螺纹杆19，第二紧固螺纹杆19右侧穿插通过固定台18，且固定台18配合设有通管，第二紧固螺纹杆19左侧连接在连接柱17上，连接柱17和第二紧固螺纹杆19通过轴承连接固定，连接柱17左侧固定在第二限位板16上，固定台18的前端面和后端面上各设有一个转轴20，所述上闭合环5右侧通过转轴20转动固定在台18上，上闭合环5左侧设有上闭合板7，上闭合环5上设有第二紧固装置21，第二紧固装置21上设有第一紧固螺纹杆1，第一紧固螺纹杆1和第二紧固螺纹杆17上都设有螺纹转柄，第一紧固螺纹杆1下端穿插通过上闭合环5，上闭合环5和第一紧固杆1连接处设有第二螺纹管2，第一紧固螺纹杆1下端穿插在第一螺纹管2内部，第一紧固螺纹杆2下端通过轴承3固定在第一限位板4上，第一限位板4设置成弧形，所述下闭合环13右侧通过转轴20转动固定在固定台18上，下闭合环13左侧设有下闭合板8，下闭合板8和上闭合板7之间穿插有螺纹杆6，下闭合板8和上闭合板7上配合螺纹杆6设有通孔，螺纹杆6和上闭合板7连接处上端与螺纹杆6和下闭合板8连接处的下端都套设有一个螺母9，下闭合环13上设有第一紧固装置12，第一紧固装置12设有和第二紧固装置21相同的结构，第一紧固装置12左侧和右侧的下闭合环13上各设有一个限位通管11，限位通管11穿插有固定绑带10，固定绑带10一端固定在拉杆14上，固定绑带10另一端穿插在下闭合环13内部固定在连接柱15上，连接柱15上设有限位绑槽，固定绑带10栓在限位绑槽上，使用时，将上闭合环5和下闭合环13闭合在树木主杆上利用螺纹杆6固定，再利用固定绑带10缠绕在树木主杆上，固定绑带10另一端固定在连接柱15上，绑定在林木支杆上的开角绑绳绑设在拉杆14上，林木支杆的反作用力拉动拉杆14和固定绑带10，使得固定绑带更加稳固的绑设在主杆上，第一紧固装置12、第二限位板16和第二紧固装置21辅助固定，适用不同直径的树杆，固定快速、稳定牢靠，固定绑带10利用反作用力固定，避免使用带有带有齿钉的固定装置固定在树干上造成树木主杆损伤。

本发明的工作原理是：本发明闭环绑绳式林木枝条开角固定架，使用时，将上闭合环和下闭合环闭合在树木主杆上利用螺纹杆固定，再利用固定绑带缠绕在树木主杆上，固定绑带另一端固定在连接柱上，绑定在林木支杆上的开角绑绳绑设在拉杆上，林木支杆的反作用力拉动拉杆和固定绑带，使得固定绑带更加稳固的绑设在主杆上，第一紧固装置、第二限位板和第二紧固装置辅助固定，适用不同直径的树杆，固定快速、稳定牢靠，固定绑带利用反作用力固定，避免使用带有带有齿钉的固定装置固定在树干上造成树木主杆损伤。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
