技术领域

本发明属于日常用品领域，具体涉及一种环形插板。

背景技术

插板，即排插，是插座的一种，通过把多个插座集中放置在一起，从而形成的多孔插座，其优点为实现可以一座多用，既节省空间又可节省线路；现有的插板其结构大多呈长方形的板状，在使用的过程中放置不太方便，且由于其本身未设置限位装置，遭到碰撞时容易掉落，从而拉扯其上端插孔内的电器连接线，对电器连接线造成损坏，影响电器的使用；因此，为解决上述问题，开发一种结构合理、使用及放置方便的插板很有必要。

发明内容

本发明的目的是为了克服现有技术的不足，而提供一种结构合理、使用及放置方便的插板。

本发明的目的是这样实现的：一种环形插板，包括第一连接块、第二连接块、第三连接块、盖板和凸块，所述第一连接块、所述第二连接块和所述第三连接块依次首尾连接形成环状结构，所述第二连接块位于所述第一连接块和所述第三连接块之间，所述第一连接块一端设置有插孔底座，另一端与所述盖板通过滑块和滑槽滑动连接，所述滑槽位于所述第一连接块的侧面上，所述盖板上设置有限位槽，所述第一连接块与所述盖板连接的侧面的中间位置设置有与所述凸块结构相配合的凹槽，所述凹槽的槽底处固定设置有圆形铁片；所述第三连接块一端设置有底座连接架，另一端通过连接杆与所述凸块固定连接，所述凸块其外表面固定设置有磁铁，所述连接杆其结构与所述限位槽的结构相配合，所述插孔底座与所述底座连接架之间相互转动连接，所述第二连接块的两端分别固定设置有插孔底座和底座连接架。

所述第一连接块和所述第三连接块各有一个，所述第二连接块有五个，所述第二连接块位于所述第一连接块和第三连接块之间。

所述插孔底座与所述底座连接架之间转动连接，所述底座连接架围绕所述插孔底座转动的最大角度为60^o。

所述滑槽有两个，分别对称设置于所述凹槽的两侧。

所述连接杆的长度和宽度均小于所述凸块的长度和宽度。

本发明的有益效果：本发明采用插孔底座与底座连接架之间相互转动连接方式，使第一连接块、第二连接块和第三连接块依次首尾连接形成环状结构，在环状结构闭合的过程中，先利用凸块外表面固定设置的磁铁对凹槽槽底处固定设置的圆形铁片的磁吸力作用，完成凸块与凹槽之间的限位连接，而后通过滑动盖板，完成盖板上的限位槽与连接杆之间的配合连接，从而使第一连接块与第三连接块之间相互连接；本发明呈闭合的环状结构，便于其挂设且不容易因碰撞而掉落，解决了现有插板使用的过程中放置不太方便，以及受碰撞时容易掉落，而拉扯其上端插孔内的电器连接线，对电器连接线造成损坏的问题；总的，本发明具有结构合理、使用及放置方便的优点。

附图说明

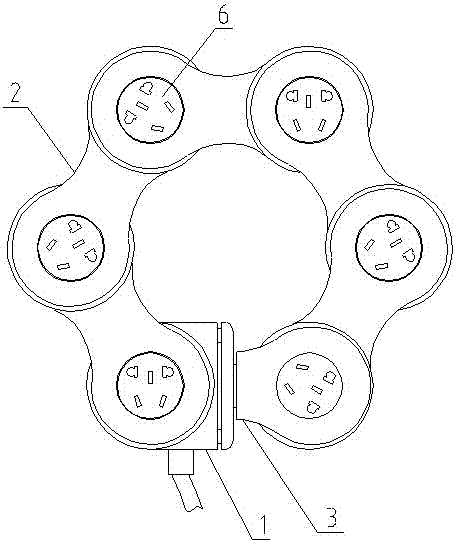

图1是本发明闭合呈环状时的俯视图。

图2是本发明打开时的俯视图。

图3是本发明中第一连接块的俯视图。

图4是本发明中第一连接块的正视图。

图5是本发明中第一连接块的侧视图。

图6是本发明中第二连接块的俯视图。

图7是本发明中第二连接块的正视图。

图8是本发明中第三连接块的俯视图。

图9是本发明中第三连接块的正视图。

图中：1、第一连接块11、滑槽12、凹槽13、圆形铁片2、第二连接块3、第三连接块31、连接杆4、盖板41、滑块42、限位槽5、凸块51、磁铁6、插孔底座7、底座连接架。

具体实施方式

下面结合附图对本发明做进一步的说明。

如图1、图2所示，一种环形插板，包括第一连接块1、第二连接块2、第三连接块3、盖板4和凸块5，所述第一连接块1、所述第二连接块2和所述第三连接块3依次首尾连接形成环状结构，所述第二连接块2位于所述第一连接块1和所述第三连接块3之间。

如图3、图4、图5所示，所述第一连接块1一端设置有插孔底座6，另一端与所述盖板4通过滑块41和滑槽11滑动连接，所述滑槽11位于所述第一连接块1的侧面上，所述盖板4上设置有限位槽42，所述第一连接块1与所述盖板4连接的侧面的中间位置设置有与所述凸块5结构相配合的凹槽12，所述凹槽12的槽底处固定设置有圆形铁片13。

如图8、图9所示，所述第三连接块3一端设置有底座连接架7，另一端通过连接杆31与所述凸块5固定连接，所述凸块5其外表面固定设置有磁铁51，所述连接杆31其结构与所述限位槽42的结构相配合，所述插孔底座6与所述底座连接架7之间相互转动连接。

如图6、图7所示，所述第二连接块2的两端分别固定设置有插孔底座6和底座连接架7。

所述第一连接块1和所述第三连接块3各有一个，所述第二连接块2有五个，所述第二连接块2位于所述第一连接块1和第三连接块3之间；所述插孔底座6与所述底座连接架7之间转动连接，所述底座连接架7围绕所述插孔底座6转动的最大角度为60^o；所述滑槽11有两个，分别对称设置于所述凹槽12的两侧；所述连接杆31的长度和宽度均小于所述凸块5的长度和宽度。

本发明在使用的过程中，当需要将其转动至环状进行挂设时，首先，通过固定设置于第一连接块1一端的插孔底座6与第二连接块2一端的底座连接架7连接，从而完成第一连接块1与第二连接块2之间的连接，而后，依次将五个第二连接块2首尾连接，第二连接块2连接完成后，通过第三连接块3侧端的底座连接架7与第二连接块2侧端的插孔底座6连接，从而完成第二连接块2与第三连接块3之间的连接，完成上述操作后，依次通过插孔底座6和底座连接架7之间的转动连接分别转动第一连接块1、第二连接块2和第三连接块3，其中插孔底座6和底座连接架7之间的转动的最大角度为60^o，转动完成后，第一连接块1、第二连接块2和第三连接块3呈环状，且第一连接块1设置有盖板4的一侧与第三连接块3设置有凸块5的一侧接触，并呈平形状；在第一连接块1与第三连接块3连接的过程中，首先，向上推动盖板4，使第一连接块1侧端中心处的凹槽12露出，而后将第三连接块3侧端的凸块5放置于凹槽12内，并通过凸块5外表面固定设置的磁铁51对凹槽12槽底处固定设置的圆形铁片13的磁吸力作用，完成凸块5与凹槽12之间的限位连接，最后，向下滑动盖板4，利用盖板4上的限位槽42与连接杆31之间的配合连接，完成对凸块5的限位，进而实现第一连接块1与第三连接块3之间的连接，本发明完成闭合后呈环状结构，便于其挂设且不容易因碰撞而掉落，解决了现有插板使用的过程中放置不太方便，以及受碰撞时容易掉落，而拉扯其上端插孔内的电器连接线，对电器连接线造成损坏的问题；总的，本发明具有结构合理、使用及放置方便的优点。
