技术领域

本发明涉及一种出水管道伐门，具体为一种便于调节的出水管道伐门，属于管道技术领域。

背景技术

在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。目前的一些管道阀门在使用的时候不具有提高出水量的作用，只能够用来控制水流量的大小，阀门在流水的时候稳定性能差，长时间在水流的作用下阀门会出现松动的问题，使用效果不理想。

发明内容

本发明的目的就在于为了解决上述问题而提供一种便于调节的出水管道伐门。

本发明通过以下技术方案来实现上述目的，一种便于调节的出水管道伐门，所述的便于调节的出水管道伐门包含有一底座，所述的底座上方设置有一外卡套，所述的外卡套一侧设置有固定座，所述的固定座内部设置有一螺栓孔，所述的外卡套内部设置有一卡套槽，所述的卡套槽内部安装有一卡柱，所述的卡柱顶端设置有一螺栓，所述的卡柱内部设置有一插销孔，所述的插销孔内部安装有一插销，所述的内卡套上方安装有卡盖，所述的卡盖中部设置有一圆孔，所述的卡盖内部设置有两相互垂直的插销槽，所述的卡盖底端设置有四个凸块，所述的底座内部设置有一内腔。

优选的，为了使螺栓便于安装，所述的螺栓穿过所述的圆孔内部。

优选的，为了使卡盖的使用效果更好，所述的卡盖为正六边形结构。

优选的，为了使出水快速，所述的底座一侧设置有一管口。

本发明的有益效果是：具有良好的调节作用，该出水阀能够根据需要进行适当的调节，调节出水量，圆孔能够方便螺栓穿出来，起到稳定牢固的作用，内卡套和外卡套之间契合安装，内卡套能够向下运行，使得内腔变小，增加内腔内部压强，加快出水，固定座具有良好的稳定结构，本发明结构连接紧凑，安装简单，使用寿命久。

附图说明

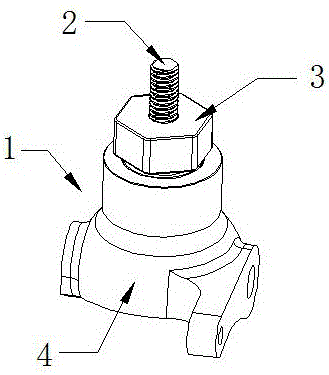

图1为本发明的整体结构示意图。

图2为本发明的整体结构爆炸图。

图3为本发明的A处结构示意图。

图4为本发明的卡盖结构示意图。

图5为本发明的底座侧视图。

图6为本发明的底座B-B结构示意图。

图中：1、出水管道伐门；2、螺栓；3、卡盖；4、底座；5、圆孔；6、插销；7、卡柱；8、内卡套；9、卡套槽；10、外卡套；11、固定座；12、插销孔；13、插销槽；14、凸块；15、螺栓孔；16、内腔。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-6所示，本发明通过以下技术方案来实现上述目的一种便于调节的出水管道伐门1，便于调节的出水管道伐门1包含有一底座4，底座4上方设置有一外卡套10，外卡套10一侧设置有固定座11，固定座11内部设置有一螺栓孔15，外卡套10内部设置有一卡套槽9，卡套槽9内部安装有一卡柱7，卡柱7顶端设置有一螺栓2，卡柱7内部设置有一插销孔12，插销孔12内部安装有一插销6，内卡套8上方安装有卡盖3，卡盖3中部设置有一圆孔5，卡盖3内部设置有两相互垂直的插销槽13，卡盖3底端设置有四个凸块14，底座4内部设置有一内腔16。

螺栓2穿过圆孔5内部，方便固定。

卡盖3为正六边形结构，方便卡盖3的使用。

底座4一侧设置有一管口，方便出水。

本发明在使用时，先把底座4安装好，再把外卡套10内部的卡套槽9对准内卡套8，缓慢的向下按动内卡套8，使得内卡套8安全契合到卡套槽9的内部，把卡柱7内部的插销孔12内安装插销6，把卡柱7放置到内卡套8的里面，插销6会被留在内卡套8的上方，把卡柱7上方的螺栓2穿过卡盖3中部的圆孔5，使得插销6安装到插销槽13的内部即可。
