技术领域

本发明涉及便携式木桩固定建筑领域，特别是一种便携式木桩固定装置。

背景技术

现如今随着人们生活节奏的加快，许多的土地都将面临开荒建筑，在建筑里木桩的固定是必不可少的，但现有的木桩固定装置体积庞大，对一些地形狭小，小规模的建筑十分的不方便，土质不平的地方装置无法正常工作，雇佣装置成本比较高，因此设计一种工地便携式夯实装置十分的必要。

发明内容

本发明的目的是为了解决上述问题，设计了一种便携式木桩固定装置。

实现上述目的本发明的技术方案为，一种便携式木桩固定装置，包括底座，所述底座上加工有U形开口，所述底座上且位于U形开口两侧设有支撑架，所述支撑架横梁下表面设有滑槽，所述滑槽内设有电动小车，所述电动小车下表面设有伸缩端向下的伸缩气缸，所述伸缩气缸伸缩端设有压块，所述底座上表面且位于支撑架一侧设有控制台，所述控制台上设有控制器，所述控制器上方设有电容触摸屏，所述控制台内设有蓄电池，所述蓄电池与控制器电性相连，所述控制器分别与电动小车、伸缩气缸和电容触摸屏电性相连。

所述底座下表面设有两组伸缩端向下的直线电机，所述每个直线电机伸缩端均设有安装板，所述每个安装板下表面中心处均加工有圆形凹槽，所述每个圆形凹槽内均设有立杆，所述每个立杆下端均设有滚珠轴承，所述每个滚珠轴承下表面均设有门型固定架，所述每个门型固定架上均设有横杆，所述每个横杆上均设有滚轮，所述控制器与两组直线电机电性相连。

所述电动小车上设有红外线发射器，所述控制器与红外线发射器电性 相连。

所述底座两侧表面上活动链接有两组支架。

所述压块下表面设有橡胶垫。

利用本发明的技术方案制作的一种便携式木桩固定装置，本装置操作简单，移动灵活，适用于各种不平的的路面和狭小的区域，装置能解决小型的建筑规模，搬运方便，固定准确，工作效率快，方便实用。

附图说明

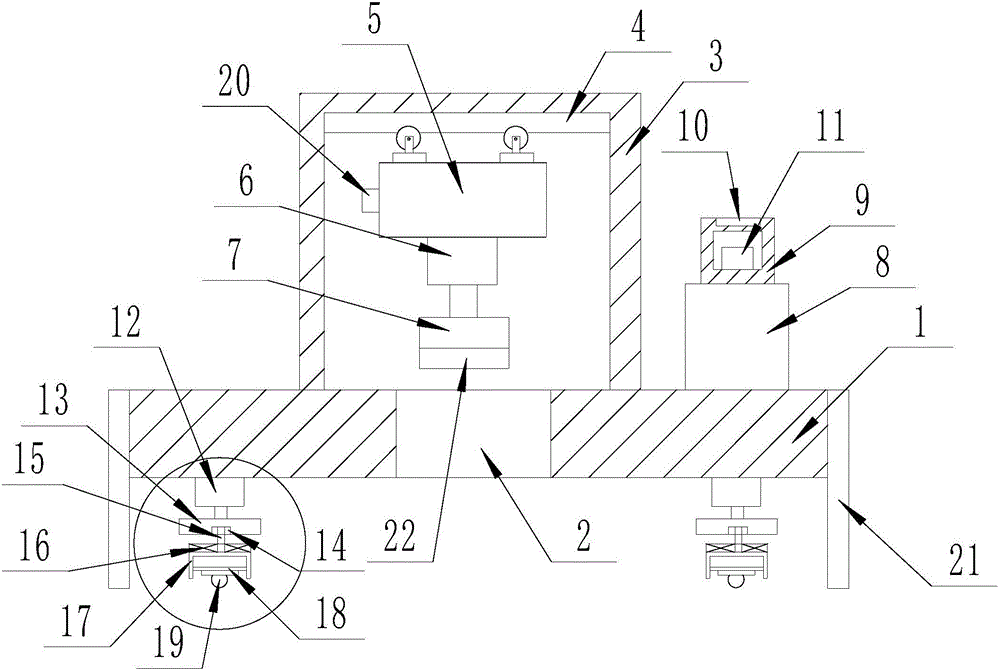

图1是本发明所述一种便携式木桩固定装置的结构示意图；

图2是本发明所述一种便携式木桩固定装置的侧视图；

图3是本发明所述一种便携式木桩固定装置的俯视图；

图4是本发明所述一种便携式木桩固定装置的局部放大图；

图中，1、底座；2、U形开口；3、支撑架；4、滑槽；5、电动小车；6、伸缩气缸；7、压块；8、控制台；9、控制器；10、电容触摸屏；11、蓄电池；12、直线电机；13、安装板；14、圆形凹槽；15、立杆；16、滚珠轴承；17、门型固定架；18、横杆；19、滚轮；20、红外线发射器；21、支架；22、橡胶垫。

具体实施方式

下面结合附图对本发明进行具体描述，如图1-4所示，一种便携式木桩固定装置，包括底座(1)，所述底座(1)上加工有U形开口(2)，所述底座(1)上且位于U形开口(2)两侧设有支撑架(3)，所述支撑架(3)横梁下表面设有滑槽(4)，所述滑槽(4)内设有电动小车(5)，所述电动小车(5)下表面设有伸缩端向下的伸缩气缸(6)，所述伸缩气缸(6)伸缩端设有压块(7)，所述底座(1)上表面且位于支撑架(3)一侧设有控制台(8)，所述控制台(8)上设有控制器(9)，所述控制器(9)上方设有电容触摸屏(10)，所述控制台(8)内设有蓄电池(11)，所述蓄电池(11)与控制器(9)电性相连，所述控制器(9)分别与电动小车(5)、伸缩气缸(6)和电容触摸屏(10)电性相连；所述底座(1)下表面设有 两组伸缩端向下的直线电机(12)，所述每个直线电机(12)伸缩端均设有安装板(13)，所述每个安装板(13)下表面中心处均加工有圆形凹槽(14)，所述每个圆形凹槽(14)内均设有立杆(15)，所述每个立杆(15)下端均设有滚珠轴承(16)，所述每个滚珠轴承(16)下表面均设有门型固定架(17)，所述每个门型固定架(17)上均设有横杆(18)，所述每个横杆(18)上均设有滚轮(19)，所述控制器(9)与两组直线电机(12)电性相连；所述电动小车(5)上设有红外线发射器(20)，所述控制器(9)与红外线发射器(20)电性相连；所述底座(1)两侧表面上活动链接有两组支架(21)；所述压块(7)下表面设有橡胶垫(22)。

本实施方案的特点为，底座上加工有U形开口，底座上且位于U形开口两侧设有支撑架，支撑架横梁下表面设有滑槽，滑槽内设有电动小车，电动小车下表面设有伸缩端向下的伸缩气缸，伸缩气缸伸缩端设有压块，底座上表面且位于支撑架一侧设有控制台，控制台上设有控制器，控制器上方设有电容触摸屏，控制台内设有蓄电池，蓄电池与控制器电性相连，控制器分别与电动小车、伸缩气缸和电容触摸屏电性相连,本装置操作简单，移动灵活，适用于各种不平的的路面和狭小的区域，装置能解决小型的建筑规模，搬运方便，固定准确，工作效率快，方便实用。

在本实施方案中，装置上设有控制器，按动控制器上的开关，装置启动，控制台内的蓄电池为装置提供电能，通过控制器上的电容触摸屏来改变装置的操作。装置上有U形开口，把U形开口与木桩相接触，U形开口上方的电动小车通过支撑架上的滑槽开始滑动，然后电动小车上的伸缩气缸开始上下伸缩，然后伸缩气缸伸缩端的压块就会开始击打木桩，装置下方设有直线电机，当直线电机旋转，旋转端的安装板转动，带动安装板上的立杆转动，立杆下方的滚珠轴承开始旋转，滚珠轴承下方的门型固定架上的滚轮就会转动，然后可以用来移动装置，但是，装置与木桩接触后，要把装置固定，所以装置上还设有支架，用支架把装置固定，电动小车上的红外线发射器会把木桩与装置相对应好，然后就可以开始击打木桩了， 不用人们去调整木桩与装置的位置关系，工作效率快，方便实用。

上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
