技术领域

本发明涉及土地污染处理技术领域，更具体地说，它涉及一种污染土壤热解喷淋修复装置。

背景技术

伴随着我国经济的高速发展，环境污染问题也日渐突出，尤其是一些工业生产活动中由于操作或管理不当导致大量有机污染物排放进入周边土壤中，造成严重的环境污染，对人类健康带来极大的危害风险。例如：电镀厂、化工厂、炼油厂、制药厂、加油站等厂区在生产经营过程中，会使场地内的土壤中积累大量有机物、重金属等废弃物，造成场地及土壤的严重污染。场地中污染物组成复杂、污染性强、浓度高，是潜在的污染源，而且在环境中会产生一些毒性更强的中间产物，如果长期得不到及时处理，会对周边土壤及地表水甚至地下水造成污染，还可通过饮用水或通过土壤-植物系统，经由食物链进入人体，危及生态安全和人群健康。因此，迫切需要研发更多土壤修复技术及其设备，以高效去除有机或重金属污染土壤中的有机污染物质，提升土壤环境质量。

目前应用于土壤修复采用土壤淋洗-化学氧化修复工艺是一种常用方法，化学淋洗是利用淋洗液把土壤固相中的重金属/有机物等污染物转移富集到土壤液相中去，进而将富含污染物的废水进一步回收处理，与此同时，也需要对土壤进行热解以及土壤与修复剂匀混，目前采用多组设备联合作业，占地面积达，工作效率低，能耗大，不适用于对土壤快捷的修复操作使用。

发明内容

针对现有技术存在的不足，本发明的目的在于提供一种污染土壤热解喷淋修复装置，已解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种污染土壤热解喷淋修复装置，包括土壤热解修复罐体、设置在土壤热解修复罐体外部的预热罐体以及安装在土壤热解修复罐体内部的混合机构组成，所述预热罐体底侧连接吸液管，吸液管连通计量泵的输入端，计量泵的输出端连接泵液管，泵液管依次穿过预热罐体、土壤热解修复罐体并通过转接头与旋转轴内部的中空腔连通，旋转轴架设在土壤热解修复罐体内，旋转轴表面设有若干喷液嘴，所述热解修复腔内的旋转轴侧壁上设有连杆，连杆连接螺旋桨叶，旋转轴、连杆以及螺旋桨叶组成混合机构，螺旋桨叶内部嵌入有发热体。

进一步，所述预热罐体套设在土壤热解修复罐体外部，预热罐体与土壤热解修复罐体之间围成封闭的修复液存储腔，预热罐体上端连接土壤修复剂添加管，土壤修复剂添加管与修复液存储腔连通。

进一步，所述发热体为螺旋结构的电加热棒，发热体由两股导线连接导电机构，两股导线嵌入设置在连杆及旋转轴内，并分别与旋转轴一端的导电机构的正极集电环、负极集电环相连接，正极集电环和负极集电环均固定在绝缘罩内的旋转轴外壁上，绝缘罩由固定架连接固定连接预热罐体。

进一步，所述导电机构由正极集电环、负极集电环、绝缘罩、电刷和接线柱组成，所述正极集电环、负极集电环侧面均相接触连接电刷，且电刷外侧均连接有接线柱，两个接线柱与电源的正负极相连接。

进一步，所述土壤热解修复罐体顶部设有土壤添加口，其底端中部设有土壤排出口。

进一步，在旋转轴端部固定连接从动链轮，从动链轮和导电机构均设置在预热罐体外部，从动链轮由传动链连接驱动链轮，驱动链轮安装在伺服电机的电机轴上，伺服电机安装在电机座上，电机座与预热罐体底部的机架相连接。

综上所述，本发明与现有技术相比具有以下有益效果：

结构稳固，集土壤修复剂预热、土壤修复剂计量喷洒、土壤的添加、混合、热解、排出为一体，旋转轴上的螺旋桨叶旋转对热解修复腔内土壤搅拌，与此同时，发热体加热对土壤进行热解操作，热解完成后由喷液嘴喷洒土壤修复剂并混合，实现对土壤的修复操作，方便快捷。

土壤修复剂添加管与修复液存储腔连通，用于将土壤修复剂注入到修复液存储腔内，与此同时，修复液存储腔内土壤修复剂吸收预热罐体散发的余热进行预热，节能环保；土壤修复剂在计量泵的输送下进入旋转轴的中空腔并由若干喷液嘴均匀喷洒在土壤热解修复罐体内的热解修复腔中；发热体产生热量并均匀分布在旋桨叶上，由加热后的旋桨叶内对热解修复腔内土壤进行热解操作。

为更清楚地阐述本发明的结构特征和功效，下面结合附图与具体实施例来对本发明进行详细说明。

附图说明

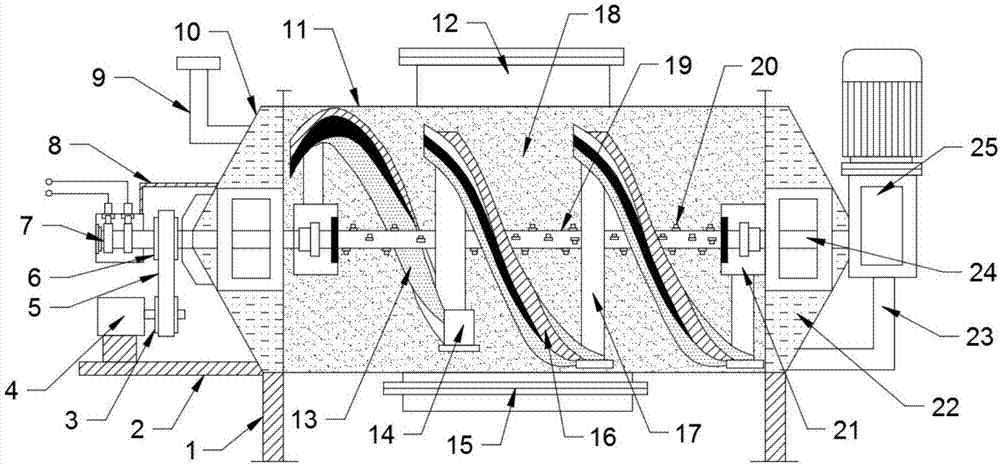

图1为本发明的结构示意图。

图2为本发明中导电机构的结构示意图。

图3为本发明中混合机构的结构示意图。

附图标记：1-机架、2-电机座、3-驱动链轮、4-伺服电机、5-传动链、6-从动链轮、7-导电机构、8-固定架、9-土壤修复剂添加管、10-预热罐体、11-土壤热解修复罐体、12-土壤添加口、13-螺旋桨叶、14-固定块、15-土壤排出口、16-发热体、17-连杆、18-热解修复腔、19-旋转轴、20-喷液嘴、21-转接头、22-修复液存储腔、23-吸液管、24-泵液管、25-计量泵、71-正极集电环、72-负极集电环、73-绝缘罩、74-电刷、75-接线柱。

具体实施方式

下面结合附图和具体实施例对本发明的技术方案做进一步的说明。

参见图1-3，一种污染土壤热解喷淋修复装置，包括土壤热解修复罐体11、设置在土壤热解修复罐体11外部的预热罐体10以及安装在土壤热解修复罐体11内部的混合机构组成，所述预热罐体10套设在土壤热解修复罐体11外部，预热罐体10与土壤热解修复罐体11之间围成封闭的修复液存储腔22，预热罐体10上端连接土壤修复剂添加管9，土壤修复剂添加管9与修复液存储腔22连通，用于将土壤修复剂注入到修复液存储腔22内，与此同时，修复液存储腔22内土壤修复剂吸收预热罐体10散发的余热进行预热，节能环保。

所述预热罐体10底侧连接吸液管23，吸液管23连通计量泵25的输入端，计量泵25的输出端连接泵液管24，泵液管24依次穿过预热罐体10、土壤热解修复罐体11并通过转接头21与旋转轴19内部的中空腔连通，旋转轴19架设在土壤热解修复罐体11内，旋转轴19表面设有若干喷液嘴20，土壤修复剂在计量泵25的输送下进入旋转轴19的中空腔并由若干喷液嘴20均匀喷洒在土壤热解修复罐体11内的热解修复腔18中。

所述热解修复腔18内的旋转轴19侧壁上设有连杆17，连杆17连接螺旋桨叶13，旋转轴19、连杆17以及螺旋桨叶13组成混合机构，螺旋桨叶13内部嵌入有发热体16，发热体16为螺旋结构的电加热棒，发热体16由两股导线连接导电机构7，两股导线嵌入设置在连杆17及旋转轴19内，并分别与旋转轴19一端的导电机构7的正极集电环71、负极集电环72相连接，正极集电环71和负极集电环72均固定在绝缘罩73内的旋转轴19外壁上，绝缘罩73由固定架8连接固定连接预热罐体10，导电机构7由正极集电环71、负极集电环72、绝缘罩73、电刷74和接线柱75组成，所述正极集电环71、负极集电环72侧面均相接触连接电刷74，且电刷74外侧均连接有接线柱75，两个接线柱75用于与电源的正负极相连接。

在旋桨叶13内的发热体16通过导电机构7接通电源后，发热体16产生热量并均匀分布在旋桨叶13上，由加热后的旋桨叶13内对热解修复腔18内土壤进行热解操作。

所述土壤热解修复罐体11顶部设有用于土壤加入的土壤添加口12，其底端中部设有用于土壤排出的土壤排出口15；在旋转轴19端部固定连接从动链轮6，从动链轮6和导电机构7均设置在预热罐体10外部，从动链轮6由传动链5连接驱动链轮3，驱动链轮3安装在伺服电机4的电机轴上，伺服电机4安装在电机座2上，电机座2与预热罐体10底部的机架1相连接；由伺服电机4通电工作，其电机轴带动驱动链轮3、传动链5、从动链轮6以及旋转轴19转动，旋转轴19上的螺旋桨叶13旋转对热解修复腔18内土壤搅拌，与此同时，发热体16加热对土壤进行热解操作，热解完成后由喷液嘴20喷洒土壤修复剂并混合，实现对土壤的修复操作，方便快捷。

以上结合具体实施例描述了本发明的技术原理，仅是本发明的优选实施方式。本发明的保护范围并不仅局限于上述实施例，凡属于本发明思路下的技术方案均属于本发明的保护范围。本领域的技术人员不需要付出创造性的劳动即可联想到本发明的其它具体实施方式，这些方式都将落入本发明的保护范围之内。
