技术领域

本发明涉及农业机械技术领域，具体是一种小型蔬菜种子单人操作快速土培栽种装置。

背景技术

蔬菜是指可以做菜、烹饪成为食品的一类植物或菌类，蔬菜是人们日常饮食中必不可少的食物之一。蔬菜可提供人体所必需的多种维生素和矿物质等营养物质。据国际物质粮农组织统计，人体必需的VC的90%、VA的60%来自蔬菜。此外，蔬菜中还有多种多样的植物化学物质，是人们公认的对健康有效的成分，目前果蔬中的营养素可以有效预防慢性、退行性疾病的多种物质，正在被人们研究发现。

现有的蔬菜种子在栽培使，采用的是人工将一粒粒的种子放入到土培中，由于采用人工操作，因此效率低下，由于人工存在一些失误，因此不能保证每个土培中均放好了种子，若忘记放入种子的话，则会导致土地不能完全的实用，给种植者带来损失。

发明内容

本发明的目的在于提供一种小型蔬菜种子单人操作快速土培栽种装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种小型蔬菜种子单人操作快速土培栽种装置，包括底板和安装板，所述底板的上部设置有安装板，底板通过弹性伸缩装置与安装板相连接，安装板的下部设置有移动板，所述安装板的上表面安装有人力下压装置，人力下压装置的下部活动端与移动板相固定连接，所述移动板的下部设置有若干空心筒，空心筒的内部上侧设置有活塞板，活塞板的上表面固定连接有活动贯穿出空心筒上侧壁体的下压柱，下压柱的顶端与移动板相固定连接，下压柱上套接有第一螺旋弹簧，第一螺旋弹簧的两连接端分别与活塞板和空心筒的上侧内壁相连接，所述空心筒的表面通过活动贯穿移动板的固定柱与安装板相固定连接，所述空心筒的表面中间处开设有若干透气孔，位于透气孔下部的空心筒的内壁固定连接有隔板，所述空心筒的侧壁固定接通有接通管，接通管的两端分别位于活塞板的上部和隔板的下部，空心筒的下侧壁体固定接通有固定管，固定管表面嵌套有吸头，所述底板上部设置有种箱，种箱呈上表面开设有条形凹槽的板材形状。

作为本发明进一步的方案：所述弹性伸缩装置包括固定连接在底板上的套筒、设置在套筒内部的第二螺旋弹簧和外伸柱，所述外伸柱延伸出套筒的上侧壁体且与安装板相固定连接，所述第二螺旋弹簧的两连接端分别与外伸柱的底端和套筒的内壁相连接。

作为本发明再进一步的方案：所述人力下压装置包括固定连接在移动板上表面且活动贯穿出安装板的活动柱、与活动柱的顶端相铰接的下压杆和固定连接在安装板上表面的固定块，所述下压杆的端部与固定块相铰接。

作为本发明再进一步的方案：以活动柱与下压杆相铰接点处为分界点的所述下压杆的两侧的长度比的范围为5:1-1:1，且靠近固定块的一侧为下压杆短的一侧。

作为本发明再进一步的方案：所述下压杆的另一端固定连接有按压柄。

作为本发明再进一步的方案：位于按压柄下部的所述安装板上一体成型有握柄。

作为本发明再进一步的方案：所述握柄的表面固定粘接有防滑胶套。

作为本发明再进一步的方案：所述底板的下表面安装有若干带有刹车的脚轮。

作为本发明再进一步的方案：所述固定管的表面开设有外螺纹，吸头的内壁开设有内螺纹，吸头旋接在固定管上。

与现有技术相比，本发明的有益效果是：

1、手持握柄将安装板移动到种箱的正上方，并将吸头对准种箱上的条形凹槽并落下，用手指按压下压杆，吸头吸住种子，然后保持手掌按压的姿势不动并将安装板移动至土培的上方，然后下移安装板，使吸头插入土培中后松手，种子留在土培中，从而完成一次栽种，操作简单、方便；

2、由于设置有若干的吸头，因此栽种效率明显提高；

3、结构简单、制造成本低，利于推广；

4、省时省力，减轻体力劳动。

附图说明

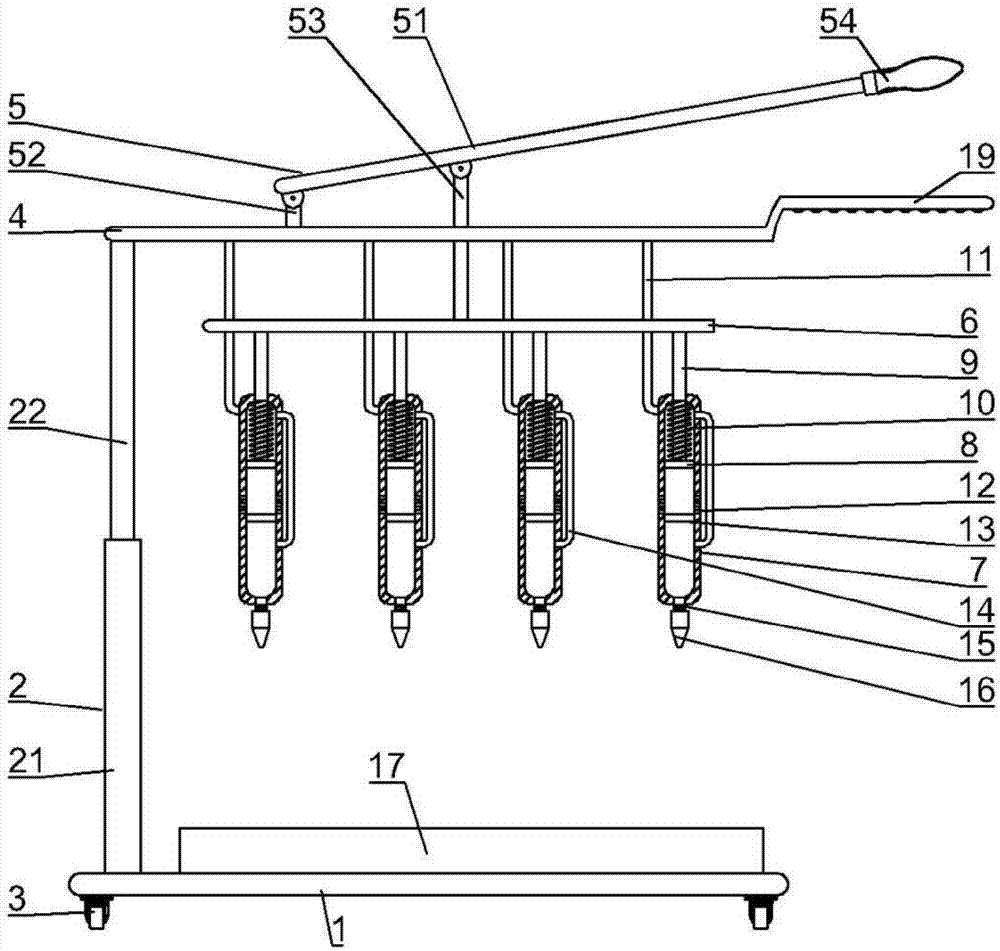

图1为一种小型蔬菜种子单人操作快速土培栽种装置的结构示意图；

图2为图1所述的小型蔬菜种子单人操作快速土培栽种装置中种箱的俯视示意图；

图3为图1所述的小型蔬菜种子单人操作快速土培栽种装置中弹性伸缩装置的结构示意图。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3，一种小型蔬菜种子单人操作快速土培栽种装置，包括底板1和安装板4，所述底板1的上部设置有安装板4，底板1通过弹性伸缩装置2与安装板4相连接，安装板4的下部设置有移动板6，所述安装板4的上表面安装有人力下压装置5，人力下压装置5的下部活动端与移动板6相固定连接，所述移动板6的下部设置有若干空心筒7，空心筒7的内部上侧设置有活塞板13，活塞板13的上表面固定连接有活动贯穿出空心筒7上侧壁体的下压柱9，下压柱9的顶端与移动板6相固定连接，下压柱9上套接有第一螺旋弹簧10，第一螺旋弹簧10的两连接端分别与活塞板8和空心筒7的上侧内壁相连接，所述空心筒7的表面通过活动贯穿移动板6的固定柱11与安装板4相固定连接，所述空心筒7的表面中间处开设有若干透气孔12，位于透气孔12下部的空心筒7的内壁固定连接有隔板13，所述空心筒7的侧壁固定接通有接通管14，接通管14的两端分别位于活塞板8的上部和隔板13的下部，空心筒7的下侧壁体固定接通有固定管15，固定管15表面嵌套有吸头16，所述底板1上部设置有种箱17，种箱17呈上表面开设有条形凹槽18的板材形状。

所述弹性伸缩装置2包括固定连接在底板1上的套筒21、设置在套筒21内部的第二螺旋弹簧23和外伸柱22，所述外伸柱22延伸出套筒21的上侧壁体且与安装板1相固定连接，所述第二螺旋弹簧23的两连接端分别与外伸柱22的底端和套筒21的内壁相连接。

所述人力下压装置5包括固定连接在移动板6上表面且活动贯穿出安装板4的活动柱53、与活动柱53的顶端相铰接的下压杆51和固定连接在安装板4上表面的固定块52，所述下压杆51的端部与固定块52相铰接。

以活动柱53与下压杆51相铰接点处为分界点的所述下压杆51的两侧的长度比的范围为5:1-1:1，且靠近固定块52的一侧为下压杆51短的一侧。

所述下压杆51的另一端固定连接有按压柄54。

位于按压柄51下部的所述安装板4上一体成型有握柄19。

所述握柄19的表面固定粘接有防滑胶套。

所述底板1的下表面安装有若干带有刹车的脚轮3。

所述固定管15的表面开设有外螺纹，吸头16的内壁开设有内螺纹，吸头16旋接在固定管15上。

本发明的工作原理是：手持握柄54将安装板4移动到种箱17的正上方，并将吸头16对准种箱17上的条形凹槽18并落下，然后用手指按压下压杆51，即可使移动板6下移，从而在空心筒7保持位置不动的情况下，活塞板13下移，此时空心筒7的内部上侧形成负压，通过接通管14的作用，使隔板13下部同样形成负压，从而使吸头16吸住种子，然后保持手掌按压的姿势不动并将安装板4移动至土培的上方，然后下移安装板4，使吸头16插入土培中后松手，由于第一螺旋弹簧10的复位作用，空心筒7内的负压减少，种子留在土培中，从而完成一次栽种，由于设置有若干的吸头16，因此栽种效率明显提高。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“设置”、“相连”及“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内，不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
