技术领域

本发明涉及嫁接装置技术领域，尤其涉及一种农业科学研究用梨树嫁接辅助装置。

背景技术

嫁接即把一种植物的枝或芽接到另一种植物的茎或根上，使这两部分的伤面靠近，使其细胞增生，彼此愈合长成一株完整植株的过程。用来接收的植物体，称为砧木，现有的梨树嫁接时大多先将较粗壮的梨树锯断，之后再用刀子在树桩的斜面切一个斜口，之后再将预先准备好的枝条插上，再用扎带扎紧防止水分蒸发，对于较细的树桩用小刀切口较为容易，但是对于较大的树桩在切口的时候则尤其费时费力。

经检索中国专利号为CN207219469U公开的一种梨树嫁接用指环装置，包括壳体，壳体左端螺纹穿设有进给螺杆，进给螺杆外端设置有指环，进给螺杆内端部设置有顶块，顶块右端设置有与其相抵的顶板，顶板后部设置有导向杆，导向杆自由端穿出壳体左端外部。但是该装置只是在切口或者锯断的时候对使用者的手部进行保护，在切口的时候任然不能有效地解决提高切口效率和切口省力的问题。

发明内容

基于较大的树桩在切口的时候则尤其费时费力的技术问题，本发明提出了一种农业科学研究用梨树嫁接辅助装置。

本发明提出的一种农业科学研究用梨树嫁接辅助装置，包括树桩本体和四个夹板块，四个所述夹板块远离中间的一侧外壁均预留有弧形斜面，且弧形斜面上预留有相适配的螺纹，四个所述夹板块的外壁螺接有同一个固定环，且固定环的顶端靠近中部开有呈环形的T形滑槽，所述T形滑槽内滑动连接有T形滑块，且T形滑块的顶端通过螺栓固定有安装板，所述安装板的上表面转动连接有螺旋伸缩杆，所述螺旋伸缩杆延伸杆的顶端分别焊接有两个互相平行的第一垂直立板和第二垂直立板，且第一垂直立板和第二垂直立板之间转动连接有同一根转轴，转轴的外壁套接有切刀，所述切刀的切口处预留有呈V字形结构的副刀片。

优选地，所述安装板呈矩形结构，且安装板的下表面靠近四个拐角处均开有球形槽，球形槽内均嵌装有滚珠，固定环的上表面靠近滚珠的正下方开有与滚珠相适配的限位滑槽。

优选地，四个所述夹板块靠近中间的一侧中部均卡接有橡胶块，且橡胶块远离夹板块的一侧均开有等距离分布的V形槽。

优选地，四个所述夹板块靠近底端的中部均开有绳孔，且四个绳孔内穿插有同一根钢丝绳，钢丝绳的接头处设有缩进器。

优选地，所述固定环的圆周内壁开有与弧形斜面的螺纹相适配的自锁螺纹，且自锁螺纹的齿牙横截面呈直角三角形，四个夹板块的底部内边缘均倒有圆角。

优选地，所述螺旋伸缩杆母杆的圆周外壁靠近顶端螺接有特制紧固螺栓，且螺旋伸缩杆延伸杆的内壁上设有与特制紧固螺栓相适配的麻面。

优选地，所述第一垂直立板和第二垂直立板的中部均预留有与转轴相适配的轴孔，第一垂直立板靠近切刀的一侧设有呈环形分布的防滑齿，切刀靠近转轴处预留有通孔，且转轴的外壁套接有扭力弹簧，第一垂直立板和切刀上均预留有与扭力弹簧相适配的限位槽。

优选地，所述第一垂直立板的侧面靠近底端焊接有延伸板，且延伸板的中部开有插销孔，插销孔内插接有插销杆，切刀靠近转轴处开有与插销杆相适配的定位孔。

优选地，所述切刀的尾部套接有刀柄，且副刀片上预留有等距离分布的注液孔。

本发明中的有益效果为：

1、通过设置呈V字形的副刀片和副刀片上的注液孔，从而可以在下切到位的时候先将切口崩开一定的距离，之后再向切口内注入营养液，以保证营养液可以流入到切口的内边缘处。

2、通过设置的插销杆和定位孔，可以在需要注入营养液的时候将插销杆插入，进而将切刀定位一段时间，以让营养液经注液孔漏入切口中，此时使用者的手可以松开，进行营养液的准备。

3、通过设置的钢丝绳和缩进器，从而可以将四个夹板块的底端稳稳地环抱在树桩本体的周围，防止在下切的时候导致装置打滑，产生安全事故或者切口歪斜，保证了切口的准确和切口质量。

4、通过设置的橡胶块和橡胶块上的V形槽，从而可以避免硬质的夹板块直接与树皮接触将树皮刮破，让树皮在嫁接的时候尽量少受刮伤，而且V形槽在被夹持的时候可以增大与树皮表面的接触面积，从而增大了摩擦力，使得整个装置稳稳地固定在树桩本体上。

5、通过设置可以绕T形滑槽滑动的螺旋伸缩杆，从而可以让T形滑块在T形滑槽内移动时更加顺畅，并且可以载着其顶端的切刀移动至树桩本体圆周外壁的任意理想位置进行下刀，从而让装置在固定的时候四个夹板块距离顶端的位置有较大的选择空间，提高了装置的安装效率。

该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本发明结构简单，操作方便。

附图说明

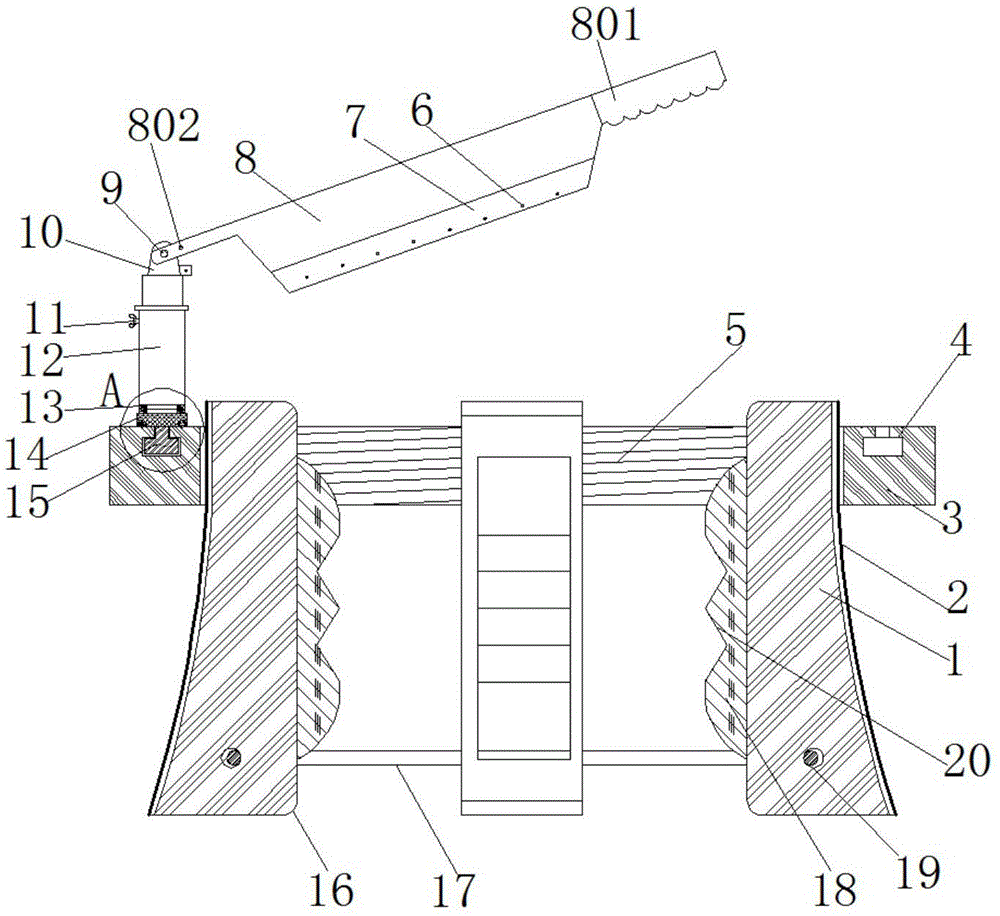

图1为本发明提出的一种农业科学研究用梨树嫁接辅助装置的剖视结构示意图；

图2为本发明提出的一种农业科学研究用梨树嫁接辅助装置的俯视结构示意图；

图3为本发明提出的一种农业科学研究用梨树嫁接辅助装置第一垂直立板的主视结构示意图；

图4为本发明提出的一种农业科学研究用梨树嫁接辅助装置转轴的剖视结构示意图；

图5为本发明提出的一种农业科学研究用梨树嫁接辅助装置A处的放大结构示意图；

图6为本发明提出的一种农业科学研究用梨树嫁接辅助装置切刀的剖视结构示意图。

图中：1夹板块、2弧形斜面、3固定环、4T形滑槽、5自锁螺纹、6注液孔、7副刀片、8切刀、801刀柄、802定位孔、9转轴、10第一垂直立板、1001插销孔、1002插销杆、1003延伸板、11特制紧固螺栓、12螺旋伸缩杆、13推力球轴承、14安装板、15T形滑块、16圆角、17钢丝绳、18橡胶块、19绳孔、20V形槽、21树桩本体、22限位滑槽、23防滑齿、24限位槽、25轴孔、26扭力弹簧、27通孔、28第二垂直立板、29球形槽、30滚珠。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

参照图1-6，一种农业科学研究用梨树嫁接辅助装置，包括树桩本体21和四个夹板块1，四个夹板块1远离中间的一侧外壁均预留有弧形斜面2，且弧形斜面上预留有相适配的螺纹，四个夹板块1的外壁螺接有同一个固定环3，且固定环3的顶端靠近中部开有呈环形的T形滑槽4，T形滑槽4内滑动连接有T形滑块15，且T形滑块15的顶端通过螺栓固定有安装板14，安装板14的上表面转动连接有螺旋伸缩杆12，螺旋伸缩杆12延伸杆的顶端分别焊接有两个互相平行的第一垂直立板10和第二垂直立板28，且第一垂直立板10和第二垂直立板28之间转动连接有同一根转轴9，转轴9的外壁套接有切刀8，切刀8的切口处预留有呈V字形结构的副刀片7。

本发明中，安装板14呈矩形结构，且安装板14的下表面靠近四个拐角处均开有球形槽29，球形槽29内均嵌装有滚珠30，固定环3的上表面靠近滚珠30的正下方开有与滚珠30相适配的限位滑槽22，从而可以让T形滑块15在T形滑槽14内移动时更加顺畅，并且可以载着其顶端的切刀8移动至树桩本体21圆周外壁的任意理想位置进行下刀，从而让装置在固定的时候四个夹板块距离顶端的位置有较大的选择空间，提高了装置的安装效率。

其中，四个夹板块1靠近中间的一侧中部均卡接有橡胶块18，且橡胶块18远离夹板块1的一侧均开有等距离分布的V形槽，从而可以避免硬质的夹板块1直接与树皮接触将树皮刮破，让树皮在嫁接的时候尽量少受刮伤，而且V形槽在被夹持的时候可以增大与树皮表面的接触面积，从而增大了摩擦力，使得整个装置稳稳地固定在树桩本体21上。

其中，四个夹板块1靠近底端的中部均开有绳孔19，且四个绳孔19内穿插有同一根钢丝绳17，钢丝绳17的接头处设有缩进器，从而可以将四个夹板块1的底端稳稳地环抱在树桩本体21的周围，防止在下切的时候导致装置打滑，产生安全事故或者切口歪斜，保证了切口的准确和切口质量。

其中，固定环3的圆周内壁开有与弧形斜面2的螺纹相适配的自锁螺纹5，且自锁螺纹5的齿牙横截面呈直角三角形，四个夹板块1的底部内边缘均倒有圆角，从而防止装置在夹紧的过程中锋利的边棱刮伤树皮，保护了树桩本体21。

其中，螺旋伸缩杆12母杆的圆周外壁靠近顶端螺接有特制紧固螺栓11，且螺旋伸缩杆12延伸杆的内壁上设有与特制紧固螺栓11相适配的麻面，可以将升起的切刀8的支点固定，并且可以根据切口的深度对切刀8的高度进行调整，大大地提高了安装高度的灵活性，从而提高了嫁接效率。

其中，第一垂直立板10和第二垂直立板28的中部均预留有与转轴9相适配的轴孔25，第一垂直立板10靠近切刀8的一侧设有呈环形分布的防滑齿23，切刀8靠近转轴9处预留有通孔27，且转轴9的外壁套接有扭力弹簧26，第一垂直立板10和切刀8上均预留有与扭力弹簧26相适配的限位槽24。

其中，第一垂直立板10的侧面靠近底端焊接有延伸板1003，且延伸板1003的中部开有插销孔1001，插销孔1001内插接有插销杆1002，切刀8靠近转轴9处开有与插销杆1002相适配的定位孔802，可以在需要注入营养液的时候将插销杆1002插入，进而将切刀定位一段时间，以让营养液经注液孔6漏入切口中，此时使用者的手可以松开，进行营养液的准备。

其中，切刀8的尾部套接有刀柄801，且副刀片7上预留有等距离分布的注液孔6，从而可以在下切到位的时候先将切口崩开一定的距离，之后再向切口内注入营养液，以保证营养液可以流入到切口的内边缘处。

使用时先将四个夹板块卡接在树桩本体21的四周，之后再用缩进器将钢丝绳17拉紧，之后再将固定环3套接在四个夹板块1的外壁，慢慢向下螺接，由于四个夹板块由上至下越来越大，因此在向下螺旋的时候夹持的越来越紧，之后再控制螺旋伸缩杆12的延伸杆带动切刀8慢慢上升，再让T形滑块15在T形滑槽14内移动，以载着其顶端的切刀8移动至树桩本体21圆周外壁的预定位置进行下刀；之后手持刀柄801进行切口，在需要注入营养液的时候将插销杆1002插入，进而将切刀定位一段时间，以让营养液经注液孔6漏入切口中，此时使用者的手可以松开，进行营养液的准备，设置成V型的副刀片7让切刀8下切到位的时候先将切口崩开一定的距离，之后再向切口内注入营养液，以保证营养液可以流入到切口的内边缘处。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
