技术领域

本发明涉及宠物饲养设备技术领域，具体是一种带有搅拌混合功能的宠物喂食装置。

背景技术

随着社会的进步与发展，宠物已成为人们家庭生活中的一员，不仅因为其可爱活泼所带给人们的欢乐，尤其是给小孩子带来快乐，是陪玩的好对象，而且因为宠物在一定时候能起到看家作用，比如宠物狗，具有很好的警惕，在一定的程度保护家庭的安全。

现在很多的家庭都是上班族，可是往往由于工作忙碌或者出差等种种原因，导致宠物不规律的喂食，不仅影响宠物的身体健康，同时也给家庭造成一定的影响，因为当宠物饥饿时，情绪显得比较烦躁，会弄坏家里的一些设施，弄脏生活环境，带来一定的麻烦，为此，市场上出现了宠物自动喂食器，很好地解决了喂食的问题，大大方便了人们对于宠物的养护，不需要担心，即使出差在外一段时间也没有问题，只要在出差前将宠物放置到宠物自动喂食器上，宠物自动喂食器就能在设置时间内自动吐出食物给宠物吃，保证了宠物的饮食规律，这样的产品出现，深受广大宠物爱好者的喜欢。

然而现有的宠物喂食器虽然用定时器可以很好的控制宠物饮食的时间，但是在控制饮食量的问题上存在欠缺，不方便对饮食量的控制。

发明内容

本发明的目的在于提供一种带有搅拌混合功能的宠物喂食装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种带有搅拌混合功能的宠物喂食装置，包括底座和喂食箱，所述底座上端设有喂食箱，喂食箱内部设有导向筒，导向筒外侧设有转动轴承，转动轴承两侧通过定位杆与喂食箱内壁连接固定，所述转动轴承下侧的导向筒外侧设有从动齿轮，所述导向筒右侧的定位杆上固定有驱动电机，驱动电机的输出端设有驱动齿轮，驱动齿轮与从动齿轮相互啮合，所述导向筒下方的喂食箱底部设有喂食槽，喂食槽右端与伸缩气缸的输出端连接固定，伸缩气缸右端与喂食箱内壁连接固定，所述喂食箱左侧设有与喂食槽相配合的伸出口，所述喂食箱上端左侧固定有储料箱，储料箱下端设有下料管，所述导向筒上端设有与下料管下端口相抵的转动环，转动环上设有落料孔，所述喂食箱上端右侧固定有储水箱，储水箱下端设有下水管，下水管下端设有水平出水管，水平出水管左端口出设有活塞块，活塞块左端中间位置垂直设有导向杆，导向杆的截面为矩形，导向杆左端滑动套设有导向套，导向套左端通过固定板与水平出水管连接固定，导向套内部设有复位弹簧，复位弹簧将导向套和导向杆连接固定，在复位弹簧的作用下，导向杆带动活塞块向右紧贴在水平出水管左端口处，所述导向杆下端垂直固定有受力杆，受力杆为L型杆，所述导向筒内壁设有偏振凸起。

作为本发明进一步的方案：所述喂食槽上方设有搅拌电机，搅拌电机电性连接控制器，搅拌电机的输出端设有搅拌轴和位于搅拌轴端部的搅拌杆，所述搅拌电机外侧设有防水箱，所述搅拌电机右侧固定有转动杆，转动杆右端与喂食箱右侧内壁转动连接，转动杆右上侧与定位杆之间通过预紧弹簧连接，所述伸缩气缸的输出杆上端设有导向轮，导向轮的转轴端部通过支撑杆固定在伸缩气缸的伸缩杆上，导向轮上端与转动杆相抵，所述导向轮左侧的转动杆下侧设有垫块，垫块右侧设有斜面。

作为本发明进一步的方案：所述驱动电机和伸缩气缸电信连接位于喂食箱上的控制器，控制器上设有无线信号发射接收端，进而方便人们对装置的远程控制，所述伸出口上方的喂食箱上还设有摄像头，摄像头电信连接控制器。

作为本发明进一步的方案：所述偏振凸起为弧形块。

作为本发明进一步的方案：所述驱动电机为伺服电机。

与现有技术相比，本发明的有益效果是：本发明结构简单、合理，实现了将水和物料定量配比混合，进而方便了人们远程给宠物喂料，还能亲眼观察宠物喂食状况，满足了人们的需求，实用性强。

附图说明

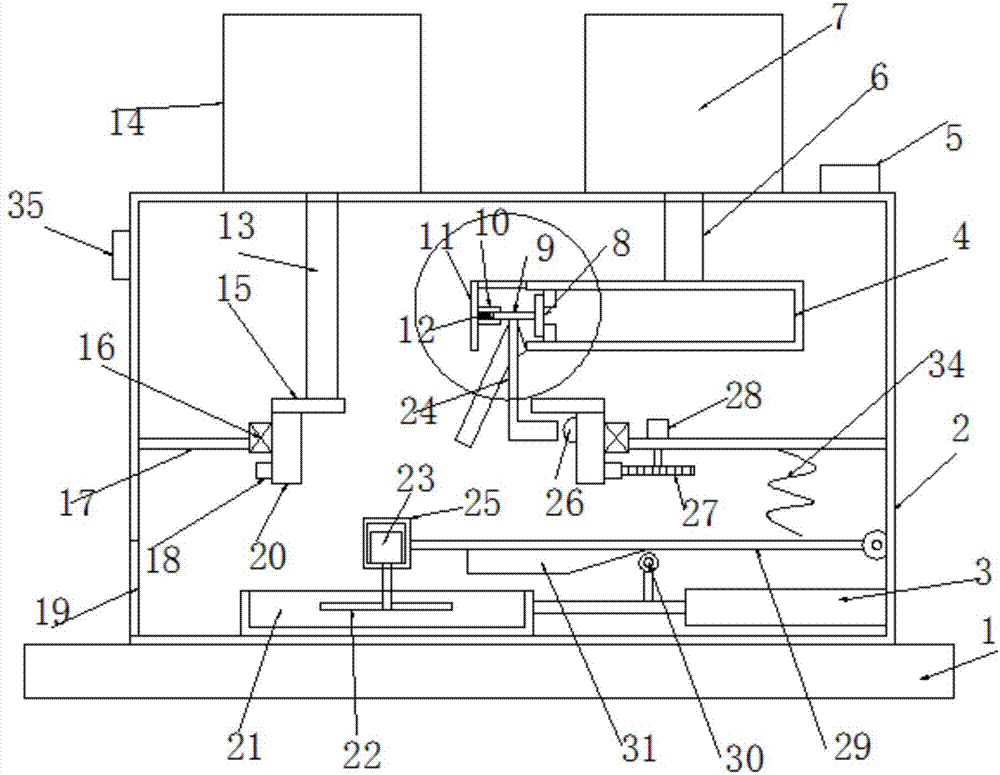

图1为本发明的结构示意图。

图2为本发明中的结构局部放大图。

图3为本发明中转动环的结构示意图。

其中：底座1、喂食箱2、伸缩气缸3、水平出水管4、控制器5、下水管6、储水箱7、活塞块8、导向杆9、导向套10、固定板11、复位弹簧12、下料管13、储料箱14、转动环15、转动轴承16、定位杆17、从动齿环18、伸出口19、导向筒20、喂食槽21、搅拌杆22、搅拌电机23、受力杆24、防水箱25、偏振凸起26、驱动齿轮27、驱动电机28、转动杆29、导向轮30、垫块31、落料孔32、预紧弹簧3434、摄像头35。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1～3，本发明实施例中，一种带有搅拌混合功能的宠物喂食装置，包括底座1和喂食箱2，所述底座1上端设有喂食箱2，喂食箱2内部设有导向筒20，导向筒20外侧设有转动轴承16，转动轴承16两侧通过定位杆17与喂食箱2内壁连接固定，所述转动轴承16下侧的导向筒20外侧设有从动齿轮18，所述导向筒20右侧的定位杆17上固定有驱动电机28，驱动电机28的输出端设有驱动齿轮27，驱动齿轮27与从动齿轮18相互啮合，所述导向筒20下方的喂食箱2底部设有喂食槽21，喂食槽21右端与伸缩气缸3的输出端连接固定，伸缩气缸3右端与喂食箱2内壁连接固定，所述喂食箱2左侧设有与喂食槽21相配合的伸出口19，所述喂食箱2上端左侧固定有储料箱14，储料箱14下端设有下料管13，所述导向筒20上端设有与下料管13下端口相抵的转动环15，转动环15上设有落料孔32，所述喂食箱2上端右侧固定有储水箱7，储水箱7下端设有下水管6，下水管6下端设有水平出水管4，水平出水管4左端口出设有活塞块8，活塞块8左端中间位置垂直设有导向杆9，导向杆9的截面为矩形，导向杆9左端滑动套设有导向套10，导向套10左端通过固定板11与水平出水管4连接固定，导向套10内部设有复位弹簧12，复位弹簧12将导向套10和导向杆9连接固定，在复位弹簧12的作用下，导向杆9带动活塞块8向右紧贴在水平出水管4左端口处，所述导向杆9下端垂直固定有受力杆24，受力杆24为L型杆，所述导向筒20内壁设有偏振凸起26，偏振凸起26为弧形块，在装置工作时，通过驱动电机28带动驱动齿轮27转动，驱动齿轮27通过从动齿环18带动导向筒20转动，导向筒20上端的转动环15也随之转动，当转动环15上的落料孔32转动到下料管13下端口处时，下料管13中的物料沿着导向筒进入喂食槽21中，在导向筒20转动时，偏振凸起26也会随之转动，偏振凸起26转动到受力杆24处时会对受力杆24产生一个作用力，进而通过受力杆24带动导向杆9想左移动，这样活塞块8就会远离水平出水管4的出水口，所述水平出水管4左端口处设有引导管，以便将水引入喂食槽2中，这里导向筒20转动一圈，下料管13给料一次，水平出水管4出水一次，这样就实现了物料和水的自动配比，人们只需通过驱动电机28的转动圈数就能控制单次的喂食量，这里的驱动电机28为伺服电机，进而方便对转动圈数精准控制，所述驱动电机28和伸缩气缸3电信连接位于喂食箱2上的控制器5，控制器5上设有无线信号发射接收端，进而方便人们对装置的远程控制，所述伸出口9上方的喂食箱2上还设有摄像头35，摄像头35电信连接控制器5，这样就方便人们通过手机进行远程观看宠物进食情况，所述喂食槽21上方设有搅拌电机23，搅拌电机23电性连接控制器5，搅拌电机23的输出端设有搅拌轴和位于搅拌轴端部的搅拌杆22，所述搅拌电机23外侧设有防水箱25，所述搅拌电机23右侧固定有转动杆29，转动杆29右端与喂食箱2右侧内壁转动连接，转动杆29右上侧与定位杆17之间通过预紧弹簧34连接，所述伸缩气缸3的输出杆上端设有导向轮30，导向轮30的转轴端部通过支撑杆固定在伸缩气缸3的伸缩杆上，导向轮20上端与转动杆29相抵，所述导向轮20左侧的转动杆29下侧设有垫块31，垫块31右侧设有斜面，这样搅拌电机23带动搅拌杆22转动，进而对喂食槽21中的物料进行搅拌，然后通过伸缩气缸3将喂食槽21沿着伸出口19伸出，在伸缩气缸3带动喂食槽21移动的同时，导向轮20会对垫块31产生一个作用力，进而使得转动杆29转动，这样搅拌杆22就会从喂食槽21中出来，以便喂食槽21的伸出。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
