技术领域

本发明涉及一种农产品加工设备，具体是一种瓜果农产品手动削皮装置。

背景技术

不同的农产品有不同的营养价值，农业上的多数瓜果具有大量的营养价值。人体的面部天天暴露在外，受空气中有害物质的损伤和紫外线的照射，以至毛细血管收缩，皮脂腺分泌减少，皮肤变得干燥、脱水。瓜果中含丰富的抗氧化物质维生素E和微量元素，可以滋养皮肤，其美容效果可不是一般的化妆品可比的。

现有的瓜果大多通过人工手动削皮，部分削皮机适用范围较窄，仅适用于类似苹果，梨子等固定形状和大小的瓜果，因此需要一款适用范围更广的瓜果削皮设备。

发明内容

本发明的目的在于提供一种瓜果农产品手动削皮装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种瓜果农产品手动削皮装置，包括底板、顶板、套筒、大丝杆和切削装置；底板上方两侧分别固定连接立柱，立柱上端固定顶板，所述立柱上转动连接套筒，套筒一端固定摇把，底板上方设置大丝杆，套筒与大丝杆之间通过第一同步带连接；所述大丝杆上螺纹连接活动板，活动板下方转动连接移动轮，大丝杆另一侧通过第二同步带连接固定转轴，固定转轴一端具有锥形梅花齿，活动板上方设置有切削装置；所述套筒一侧套接活动转轴，活动转轴端部也具有锥形梅花齿，活动转轴靠近锥形梅花齿一侧上套接套环，套环上端固定连接横向调节装置。

作为本发明进一步的方案：所述切削装置包括限位筒、弹簧、刀片和小丝杆。

作为本发明再进一步的方案：所述限位筒下端固定连接活动板，限位筒上部套接伸缩杆，伸缩杆上端固定连接刀片，且伸缩杆下端抵接弹簧上端，弹簧下端抵接调节板。

作为本发明再进一步的方案：所述限位筒侧壁上开设有条状通槽，调节板穿过条状通槽并螺纹连接小丝杆，小丝杆下端轴承转动连接活动板，小丝杆上部穿过保持架上端并与之轴承转动连接，保持架下端固定连接活动板，小丝杆上端固定连接调节轮。

作为本发明再进一步的方案：所述横向调节装置为气动调节装置，具体包括气缸和活塞杆。

作为本发明再进一步的方案：所述气缸固定连接顶板下表面，气缸一侧密封滑动连接活塞杆，活塞杆端部固定连接套环。

作为本发明再进一步的方案：所述底板四角均固定连接垫块。

与现有技术相比，本发明的有益效果是：利用摇把转动带动套筒和大丝杆同时转动，其中套筒带动活动转轴转动，大丝杆一边驱动活动板和切削装置左右移动一边带动固定转轴转动，利用同步转动的固定转轴和活动转轴带动瓜果转动，配合切削装置横向走动实现自动削皮功能，且通过弹簧弹性连接的伸缩杆和刀片实现在行走的同时根据所受压力自动调高度，达到对不同外形轮廓的瓜果进行削皮，调节轮带动小丝杆转动进而对调节板的高度进行调节挤压弹簧，对伸缩杆和刀片的弹性阻尼进行调节，以适应不同皮厚的瓜果。

附图说明

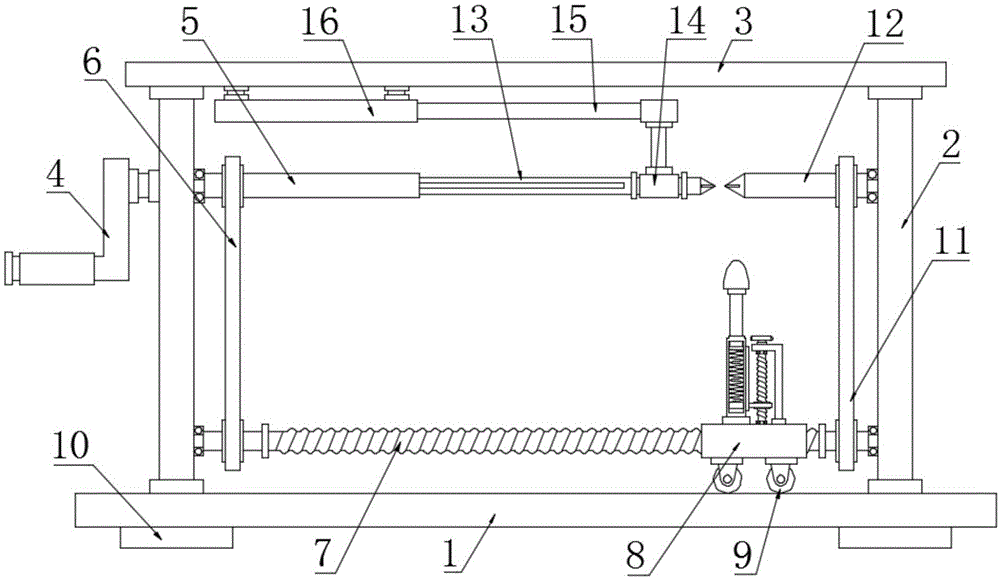

图1为瓜果农产品手动削皮装置的结构示意图。

图2为瓜果农产品手动削皮装置中切削装置的结构示意图。

图3为瓜果农产品手动削皮装置中套筒和活动转轴的结构示意图。

图中：1-底板；2-立柱；3-顶板；4-摇把；5-套筒；6-第一同步带；7-大丝杆；8-活动板；9-移动轮；10-垫块；11-第二同步带；12-固定转轴；13-活动转轴；14-套环；15-活塞杆；16-气缸；17-限位筒；18-保持架；19-调节板；20-弹簧；21-伸缩杆；22-刀片；23-小丝杆；24-调节轮。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

实施例1

请参阅图1～3，本发明实施例中，一种瓜果农产品手动削皮装置，包括底板1、顶板3、套筒5、大丝杆7和切削装置；所述底板1上方两侧分别固定连接立柱2，立柱2上端固定顶板3，一侧立柱2上转动连接套筒5，需要说明的是，套筒5穿过立柱2并与之轴承转动连接，套筒5一端固定摇把4，底板1上方设置大丝杆7，大丝杆7两端分别轴承转动连接立柱2，套筒5与大丝杆7之间通过第一同步带6连接，摇动摇把4带动套筒5转动进而通过第一同步带6带动大丝杆7跟随转动；所述大丝杆7上螺纹连接活动板8，活动板8下方转动连接移动轮9，移动轮9下方贴合底板1上表面，且大丝杆7另一侧通过第二同步带11连接固定转轴12，固定转轴12一端轴承转动连接另一侧的立柱2，固定转轴12另一端具有锥形梅花齿，活动板8上方设置有切削装置，转动的大丝杆7带动活动板8和切削装置左右移动同时带动固定转轴12转动。

所述切削装置包括限位筒17、弹簧20、刀片22和小丝杆23，其中，限位筒17下端固定连接活动板8，限位筒8上部套接伸缩杆21，伸缩杆21上端固定连接刀片22，且伸缩杆21下端抵接弹簧20上端，弹簧20下端抵接调节板19，通过弹簧20弹性连接的伸缩杆21和刀片22实现在行走的同时根据所受压力自动调高度，达到对不同外形轮廓的瓜果进行削皮；所述限位筒17侧壁上开设有条状通槽，调节板19穿过条状通槽并螺纹连接小丝杆23，小丝杆23下端轴承转动连接活动板8，小丝杆23上部穿过保持架18上端并与之轴承转动连接，保持架18下端固定连接活动板8，小丝杆23上端固定连接调节轮24，通过转动调节轮23带动小丝杆23转动进而对调节板19的高度进行调节挤压弹簧20，对伸缩杆21和刀片22的弹性阻尼进行调节，以适应不同皮厚的瓜果。

所述套筒5一侧套接活动转轴13，套筒5内壁上开设有条状凹槽，活动转轴13外壁上具有条状凸条，条状凸条嵌合于套筒5内壁上的条状凹槽内，且活动转轴13端部也具有锥形梅花齿，活动转轴13靠近锥形梅花齿一侧上套接套环14，套环14上端固定连接横向调节装置，底板1四角均固定连接垫块10，转动的套筒5带动活动转轴13转动，大丝杆7带动固定转轴12转动，利用活动转轴13端部的锥形梅花齿和固定转轴12上的锥形梅花齿对瓜果两端进行夹持并带动瓜果转动，配合左右移动的切削装置实现削皮功能。

实施例2

为了使本申请的技术方案更加完整和详实，现在上述实施例1的基础上做部分补充和说明，以使得本申请文件中所采用的技术手段公开更加充分，技术特征更加清楚，具体来说，补充和说明部分的技术特征为，所述横向调节装置为气动调节装置，具体包括气缸16和活塞杆15，其中，气缸16固定连接顶板3下表面，气缸16一侧密封滑动连接活塞杆15，活塞杆15端部固定连接套环14，通过气缸16带动活塞杆15左右移动进而驱动活动转轴13左右移动，方便对不同直径大小的瓜果进行夹持。

本发明的工作原理是：摇动摇把4带动套筒5转动进而通过第一同步带6带动大丝杆7跟随转动,转动的大丝杆7带动活动板8和切削装置左右移动同时带动固定转轴12转动,转动的套筒5带动活动转轴13转动，大丝杆7带动固定转轴12转动，利用活动转轴13端部的锥形梅花齿和固定转轴12上的锥形梅花齿对瓜果两端进行夹持并带动瓜果转动，配合左右移动的切削装置实现削皮功能,通过弹簧20弹性连接的伸缩杆21和刀片22实现在行走的同时根据所受压力自动调高度，达到对不同外形轮廓的瓜果进行削皮,通过转动调节轮23带动小丝杆23转动进而对调节板19的高度进行调节挤压弹簧20，对伸缩杆21和刀片22的弹性阻尼进行调节，以适应不同皮厚的瓜果,通过气缸16带动活塞杆15左右移动进而驱动活动转轴13左右移动，方便对不同直径大小的瓜果进行夹持。

需要特别说明的是，本申请中，利用摇把转动带动套筒和大丝杆同时转动，其中套筒带动活动转轴转动，大丝杆一边驱动活动板和切削装置左右移动一边带动固定转轴转动，利用同步转动的固定转轴和活动转轴带动瓜果转动，配合切削装置横向走动实现自动削皮功能，且通过弹簧弹性连接的伸缩杆和刀片实现在行走的同时根据所受压力自动调高度，达到对不同外形轮廓的瓜果进行削皮，调节轮带动小丝杆转动进而对调节板的高度进行调节挤压弹簧，对伸缩杆和刀片的弹性阻尼进行调节，以适应不同皮厚的瓜果为本申请的创新点，其有效解决了现有的削皮机不可针对皮厚进行调节，易对果肉进行过多切削的问题。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
