技术领域

本发明涉及畜牧业技术领域，具体是一种提高工作效率的畜牧业用羊毛清洗装置。

背景技术

畜牧业是利用畜禽等已经被人类驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野

生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产部门。区别于自给自足家畜饲养，畜牧业的主要特点是集中化、规模化、并以营利为生产目的。是人类与自然界进行物质交换的极重要环节。畜牧业是农业的组成部分之一，与种植业并列为农业生产的两大支柱。刚从羊身上剪下的羊毛上会有很多油脂等脏物，因此需要对刚收集的羊毛进行清洗，目前的羊毛清洗设备存在清洗效果差、清洗速度慢的缺点，因此亟需研发一种清洗效果好、清洗速度快的畜牧业用羊毛清洗装置。

发明内容

本发明的目的在于提供一种提高工作效率的畜牧业用羊毛清洗装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种提高工作效率的畜牧业用羊毛清洗装置，包括底座，所述底座的上侧设置有水箱，所述水箱的内部设置有清洗框，水箱内的上部设置有环形支撑板，清洗框的上端外侧设置有限位板，所述限位板的下侧设置有若干限位凸起，环形支撑板的上侧设置有若干与限位凸起配合的限位槽，底座的上侧左右对称的设置有支柱，所述支柱的内侧开设有升降腔，所述升降腔的上端设置有第一电机，所述第一电机的输出端设置有第一螺纹杆，所述第一螺纹杆上设置有升降座，所述升降座的上下两端设置有与升降腔上下两端连接的第一保护罩，升降座内设置有第二电机，两个第二电机的输出端设置有旋转柱，两个旋转柱之间设置有支撑板，所述支撑板的下侧中间设置有第三电机，所述第三电机的输出端设置有旋转板，所述旋转板的上侧左右对称的设置有轮架，所述轮架上设置有转轮，所述转轮的上端与支撑板抵触设置，旋转板的下侧右端设置有第四电机，所述第四电机的输出端设置有搅拌杆，所述搅拌杆上设置有若干搅拌叶，支撑板的上侧设置有支撑杆，所述支撑杆的上端设置有密封盖，所述密封盖的内部设置有烘干腔，所述烘干腔的内部设置有若干加热装置，烘干腔的下侧设置有排气腔，烘干腔的下侧设置有若干与排气腔连通的通孔，排气腔的左右两端设置有排气管，所述排气管上设置有泄压阀。

作为本发明进一步的方案：限位板的上侧左右对称的设置有提手。

作为本发明进一步的方案：所述水箱的外侧下端设置有排水管。

作为本发明进一步的方案：所述第一保护罩为伸缩式防尘罩。

作为本发明进一步的方案：述升降座的内侧与升降腔滑动设置。

作为本发明进一步的方案：所述底座上设置有控制装置工作的控制器。

作为本发明再进一步的方案：所述底座的内部设置有用于供电的蓄电池。

与现有技术相比，本发明的有益效果是：第三电机的设置，在清洗时可以在搅拌轴和搅拌叶自转的同时，并使得搅拌轴绕第三电机转动，从而提高了清洗效果。升降腔的设置，可以将搅拌轴和搅拌叶取出水箱，从而提高了清洗效果，而且第一保护罩可以对第一螺纹杆进行保护，密封盖的设置，在清洗完成后，驱动第二电机进行旋转，使得密封盖对水箱进行密封，并且打开加热装置对清洗框内的羊毛进行烘干，烘干效果好，并且不会造成羊毛乱飞，保证清洗的质量，提高清洗的效率，清洗框的设置，在烘干完成后，移开密封盖后，通过提手就可以将清洗框提出，便于对羊毛的收取，降低了工作的难度，提高了工作的效率。

附图说明

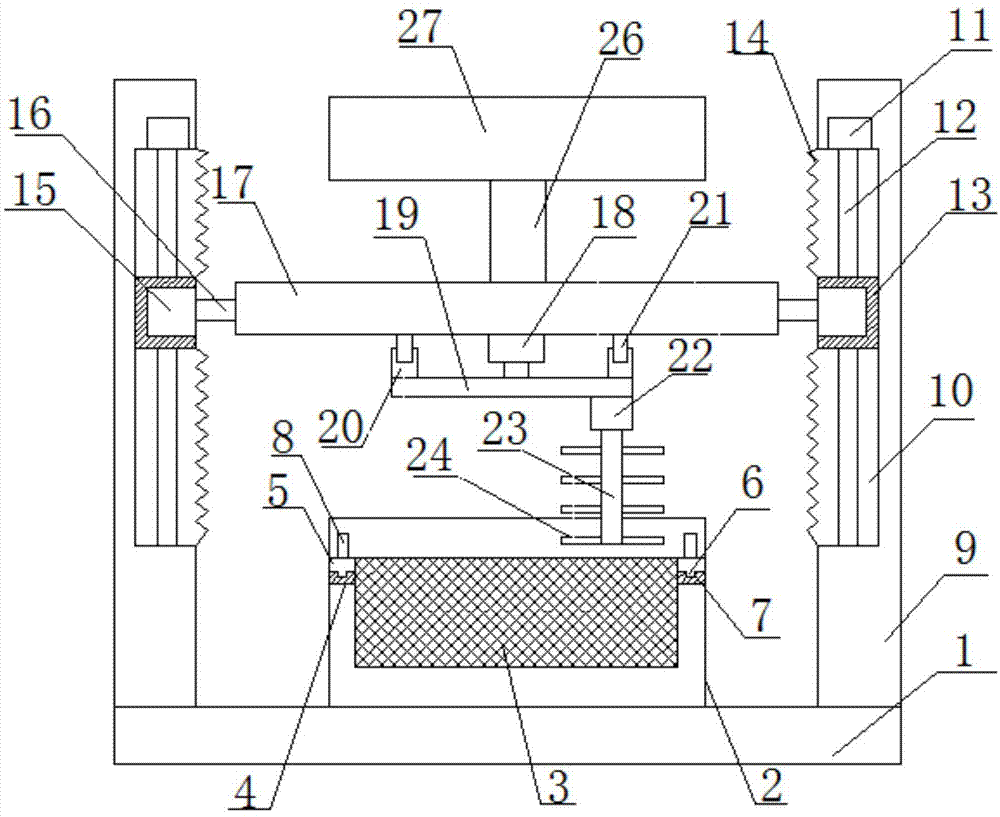

图1为本发明的结构示意图。

图2为环形支撑板的结构示意图。

图3为密封盖的结构示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1～3，本发明实施例中，一种提高工作效率的畜牧业用羊毛清洗装置，包括底座1，所述底座1的上侧设置有水箱2，所述水箱2的外侧下端设置有排水管，所述水箱2的内部设置有清洗框3，水箱2内的上部设置有环形支撑板4，清洗框3的上端外侧设置有限位板5，限位板5的上侧左右对称的设置有提手8，所述限位板5的下侧设置有若干限位凸起6，环形支撑板4的上侧设置有若干与限位凸起6配合的限位槽7，清洗框3的设置，在烘干完成后，移开密封盖27后，通过提手8就可以将清洗框3提出，便于对羊毛的收取，降低了工作的难度，提高了工作的效率，底座1的上侧左右对称的设置有支柱9，所述支柱9的内侧开设有升降腔10，所述升降腔10的上端设置有第一电机11，所述第一电机11的输出端设置有第一螺纹杆12，所述第一螺纹杆12上设置有升降座13，升降座13的内侧与升降腔10滑动设置，所述升降座13的上下两端设置有与升降腔10上下两端连接的第一保护罩14，所述第一保护罩为伸缩式防尘罩，升降座13内设置有第二电机15，两个第二电机15的输出端设置有旋转柱16，两个旋转柱16之间设置有支撑板17，升降腔10的设置，可以将搅拌轴23和搅拌叶24取出水箱，从而提高了清洗效果，而且第一保护罩14可以对第一螺纹杆12进行保护。

所述支撑板17的下侧中间设置有第三电机18，所述第三电机18的输出端设置有旋转板19，所述旋转板19的上侧左右对称的设置有轮架20，所述轮架20上设置有转轮21，所述转轮21的上端与支撑板17抵触设置，旋转板19的下侧右端设置有第四电机22，所述第四电机22的输出端设置有搅拌杆23，所述搅拌杆23上设置有若干搅拌叶24，第三电机18的设置，在清洗时可以在搅拌轴23和搅拌叶24自转的同时，并使得搅拌轴23绕第三电机18转动，从而提高了清洗效果。

支撑板17的上侧设置有支撑杆26，所述支撑杆26的上端设置有密封盖27，所述密封盖27的内部设置有烘干腔27，所述烘干腔27的内部设置有若干加热装置28，烘干腔27的下侧设置有排气腔31，烘干腔27的下侧设置有若干与排气腔31连通的通孔30，排气腔31的左右两端设置有排气管32，所述排气管32上设置有泄压阀33，所述底座1上设置有控制装置工作的控制器，所述底座1的内部设置有用于供电的蓄电池，密封盖27的设置，在清洗完成后，驱动第二电机15进行旋转，使得密封盖27对水箱2进行密封，并且打开加热装置29对清洗框3内的羊毛进行烘干，烘干效果好，并且不会造成羊毛乱飞，保证清洗的质量，提高清洗的效率。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
