技术领域

本发明涉及一种农业机械，具体是一种深度可调型施肥播种装置。

背景技术

施肥播种的合理方法是在播种机上装设施肥装置，在播种的同时施肥播种，目前，国外发达国家的播种机大多数配备有施种肥装置，但是当前使用的施肥播种装置由于翻土结构设计过于笨重，由于采用直接破土播种的结构，由于播种施肥的深度不可控，在实际使用中出现种种问题。

为了解决上述问题，提出本发明，克服了当前使用的播种装置，由于采用直接破土播种的结构，造成动力元件负载大，寿命低，且结构强度要求过高，使得制造成本大，实际使用效果差等问题，解决了当前使用的播种装置，由于翻土结构设计过于笨重，造成安装调试困难，运输移动能耗高等问题，改善了当前使用的播种装置，由于播种施肥的深度不可控，造成播种和施肥的不准确，产生浪费等问题，使得本发明具有结构设计紧凑，多级翻土预处理，且深度可调，变重减负效果明显，播种施肥准确，高效等优点。

发明内容

本发明的目的在于提供一种深度可调型施肥播种装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种深度可调型施肥播种装置，包括倾斜设置的支撑安装板，所述支撑安装板的右端下侧通过圆形安装板及其中心位置垂直贯穿设置的安装转轴向下设置有转动安装架，转动安装架包括下端前后两侧对称水平设置有作业安装板，前后两侧的作业安装板的左右两端及其中间位置均垂直贯穿设置有作业轴承套，配合作业轴承套均设置有变重作业安装筒，所述变重作业安装筒的前后两端配合作业轴承套均设置有作业支撑转轴，变重作业安装筒的外侧等间距同轴设置有若干破碎翻土齿组，所述破碎翻土齿组包括等角度设置在变重作业安装筒外侧的若干破碎齿，所述破碎齿包括左侧垂直变重作业安装筒外侧的破碎安装柱，破碎安装柱的右侧均设置有破碎翻土刀具，变重作业安装筒的内部镶嵌设置有稳定吸水海绵，变重作业安装筒的前侧关于作业支撑转轴对称设置进出水管，转动安装架的右上角前侧配合安装转轴垂直设置有主动电机，主动电机的前侧通过电机转轴同轴设置有主动齿轮，作业安装板的前侧配合三组变重作业安装筒前侧的作业支撑转轴均同轴设置有同步传动齿轮，右侧的同步传动齿轮的前侧同轴设置有作业传动齿轮，作业传动齿轮与上端的主动齿轮之间设置有主传动链，所述同步传动齿轮之间配合设置有同步传动链，所述转动安装架的左上角垂直设置有转动牵引柱，转动牵引柱右上方的支撑安装板上通过牵引导孔转动设置有牵引导线轮，牵引导线轮右侧的支撑安装板上通过电机安装筒镶嵌设置有牵引电机，牵引电机的前侧通过伸出电机安装筒的电机转轴同轴设置有主动牵引绕线轮，主动绕线轮与牵引导线轮之间连接设置有牵引绳，牵引绳的左端绕过牵引导线轮与转动牵引柱的上端连接，所述支撑安装板的左端通过支撑转轴向下活动设置有弧形作业转动柱，弧形作业转动柱的上半段左侧配合弧度半镶嵌设置有储料罩，储料罩的内部竖直设置有分类隔板，所述储料罩的上端配合分类隔板均水平设置有转动闸门，储料罩的下端通过水平设置的限流导料板设置有缓料腔，缓料腔下侧的弧形作业转动柱内配合弧度左右贯穿设置有导料管，所述弧形作业转动柱的右下端镶嵌设置有分土刀具。

作为本发明进一步的方案：所述稳定吸水海绵的前端配合进出水管均设置有快渗腔。

作为本发明进一步的方案：所述进出水管的前端均设置旋转密封盖。

作为本发明进一步的方案：所述由左到右的变重作业安装筒外侧设置的破碎齿的长度依次减小。

作为本发明进一步的方案：所述转动牵引柱的上端配合牵引绳设置有固定绕线孔。

作为本发明进一步的方案：所述支撑安装板的左右两端均水平设置有固定安装板，且固定安装板的均竖直贯穿设置有固定安装孔。

作为本发明再进一步的方案：所述限流导料板上均匀贯穿设置有若干限径导料孔。

与现有技术相比，本发明的有益效果是：克服了当前使用的播种装置，由于采用直接破土播种的结构，造成动力元件负载大，寿命低，且结构强度要求过高，使得制造成本大，实际使用效果差等问题，解决了当前使用的播种装置，由于翻土结构设计过于笨重，造成安装调试困难，运输移动能耗高等问题，改善了当前使用的播种装置，由于播种施肥的深度不可控，造成播种和施肥的不准确，产生浪费等问题，使得本发明具有结构设计紧凑，多级翻土预处理，且深度可调，变重减负效果明显，播种施肥准确，高效等优点。

附图说明

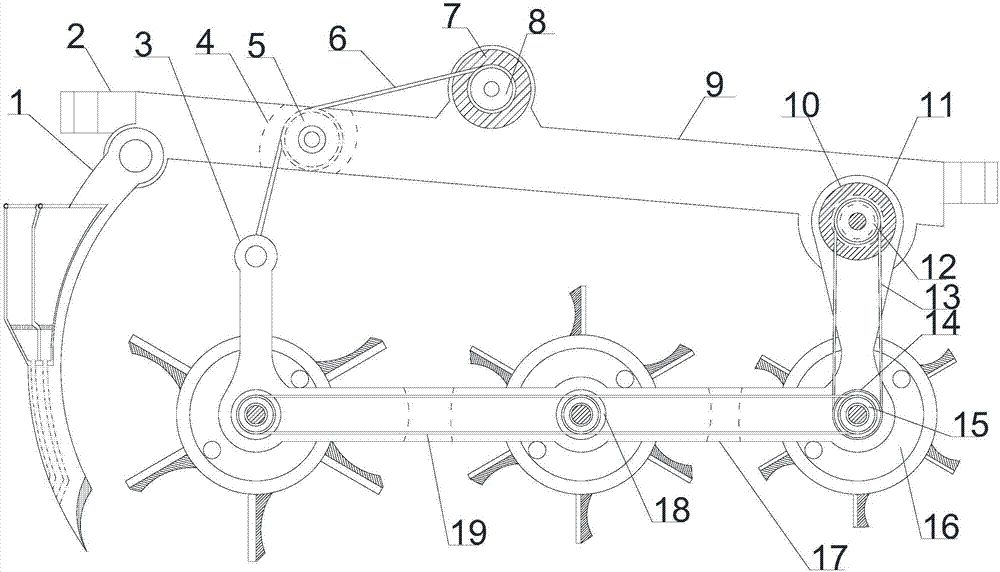

图1为一种深度可调型施肥播种装置的结构示意图。

图2为一种深度可调型施肥播种装置中弧形作业转动柱的结构示意图。

图3为一种深度可调型施肥播种装置中变重作业安装筒的结构示意图。

图4为一种深度可调型施肥播种装置中破碎齿的结构示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1～4，本发明实施例中，一种深度可调型施肥播种装置，包括倾斜设置的支撑安装板9，所述支撑安装板9的左右两端均水平设置有固定安装板2，且固定安装板2的均竖直贯穿设置有固定安装孔，所述支撑安装板9的右端下侧通过圆形安装板及其中心位置垂直贯穿设置的安装转轴向下设置有转动安装架11，转动安装架11包括下端前后两侧对称水平设置有作业安装板17，前后两侧的作业安装板17的左右两端及其中间位置均垂直贯穿设置有作业轴承套18，配合作业轴承套18均设置有变重作业安装筒16，所述变重作业安装筒16的前后两端配合作业轴承套18均设置有作业支撑转轴25，变重作业安装筒16的外侧等间距同轴设置有若干破碎翻土齿组，所述破碎翻土齿组包括等角度设置在变重作业安装筒16外侧的若干破碎齿，所述破碎齿包括左侧垂直变重作业安装筒16外侧的破碎安装柱30，破碎安装柱的右侧均设置有破碎翻土刀具29，所述由左到右的变重作业安装筒16外侧设置的破碎齿的长度依次减小，变重作业安装筒16的内部镶嵌设置有稳定吸水海绵27，变重作业安装筒16的前侧关于作业支撑转轴25对称设置进出水管26，所述稳定吸水海绵27的前端配合进出水管26均设置有快渗腔28，所述进出水管26的前端均设置旋转密封盖，转动安装架11的右上角前侧配合安装转轴垂直设置有主动电机10，主动电机10的前侧通过电机转轴同轴设置有主动齿轮12，作业安装板17的前侧配合三组变重作业安装筒16前侧的作业支撑转轴25均同轴设置有同步传动齿轮15，右侧的同步传动齿轮15的前侧同轴设置有作业传动齿轮14，作业传动齿轮14与上端的主动齿轮12之间设置有主传动链13，所述同步传动齿轮15之间配合设置有同步传动链19，所述转动安装架11的左上角垂直设置有转动牵引柱3，转动牵引柱3右上方的支撑安装板9上通过牵引导孔4转动设置有牵引导线轮5，牵引导线轮5右侧的支撑安装板9上通过电机安装筒镶嵌设置有牵引电机7，牵引电机7的前侧通过伸出电机安装筒的电机转轴同轴设置有主动牵引绕线轮8，主动绕线轮与牵引导线轮5之间连接设置有牵引绳6，所述转动牵引柱3的上端配合牵引绳6设置有固定绕线孔，牵引绳6的左端绕过牵引导线轮5与转动牵引柱3的上端连接，所述支撑安装板9的左端通过支撑转轴向下活动设置有弧形作业转动柱1，弧形作业转动柱1的上半段左侧配合弧度半镶嵌设置有储料罩21，储料罩21的内部竖直设置有分类隔板20，所述储料罩21的上端配合分类隔板20均水平设置有转动闸门，储料罩21的下端通过水平设置的限流导料板22设置有缓料腔，所述限流导料板22上均匀贯穿设置有若干限径导料孔，缓料腔下侧的弧形作业转动柱1内配合弧度左右贯穿设置有导料管23，所述弧形作业转动柱1的右下端镶嵌设置有分土刀具24。

本发明的工作原理是：通过就将该装置固定在外部设置的移动装置上，通过驱动牵引电机7，使其作用于主动牵引绕线轮8通过牵引绳6和牵引导线轮5作用于转动牵引柱3，使其升降，以适应不同深度的作业，为了使得空载时运输方便，改变变重作业安装筒16的内部结构，使得可以根据不同的作业需求，来注入适应量的水，实现自重改变，实现快速的翻土预处理作业，具体为主动电机10启动通过传动，使得右侧的变重作业安装筒16先着地进行较浅的翻土作业，中间的变重作业安装筒16在右侧的变重作业安装筒16作业面上进一步加深作业，左侧的变重作业安装筒16重复加深翻土，弧形作业转动柱1下端的分土刀具24将翻松的土挡开，根据重力作用，将储料罩21内的物料经过缓料腔和导料管23落入分土刀具24的左下角，随着移动，外侧的土又将其掩埋，克服了当前使用的播种装置，由于采用直接破土播种的结构，造成动力元件负载大，寿命低，且结构强度要求过高，使得制造成本大，实际使用效果差等问题，解决了当前使用的播种装置，由于翻土结构设计过于笨重，造成安装调试困难，运输移动能耗高等问题，改善了当前使用的播种装置，由于播种施肥的深度不可控，造成播种和施肥的不准确，产生浪费等问题，使得本发明具有结构设计紧凑，多级翻土预处理，且深度可调，变重减负效果明显，播种施肥准确，高效等优点。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
