技术领域

本发明涉及畜牧业领域，具体是一种畜牧草料粉碎压制装置。

背景技术

业是利用畜禽等已经被人类驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产部门。区别于自给自足家畜饲养，畜牧业的主要特点是集中化、规模化、并以营利为生产目的。是人类与自然界进行物质交换的极重要环节。畜牧业是农业的组成部分之一，与种植业并列为农业生产的两大支柱；牧草，一般指供饲养的牲畜使用的草或其他草本植物。牧草再生力强，一年可收割多次，富含各种微量元素和维生素，因此成为饲养家畜的首选。牧草品种的优劣直接影响到畜牧业经济效益的高低，需加以重视；饲养的牲畜在食用牧草时，为了方便牲畜进食，牧民往往要对牧草进行切碎处理。

公开号为CN207505490U的实用新型专利文件中，提供了一种畜牧业牧草两级切碎装置，其通过第一粉碎刀片旋、第二粉碎刀片、第三粉碎刀片旋转来对牧草进行双重切碎，但是牧草较为蓬松，其无论在切碎前还是在切碎后由于其蓬松的特性会占据较多的空间，在大型畜牧业养殖过程中，由于对牧草的需求量大，因此有必要对牧草进行加工制作，以减小其体积并使其方便运输，来满足使用需求。

发明内容

本发明的目的在于提供一种畜牧草料粉碎压制装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种畜牧草料粉碎压制装置，包括粉碎箱，所述粉碎箱的顶端固定连接进料斗，所述粉碎箱的底端固定连接支撑腿，所述粉碎箱的内部设有粉碎机构，所述粉碎箱的外部设有用于驱动粉碎机构的第一粉碎电机和第二粉碎电机，所述粉碎箱的底端固定连接下料管，所述下料管的底端固定连接输料管，所述输料管的一端固定连接输料电机所述输料管内设有螺旋输送板，所述输料管的另一端固定连接成型管，所述成型管远离输料管的一端设有下料装置，所述下料装置连接升降机构。

作为本发明进一步的方案：所述粉碎机构包括设置于粉碎箱内的多个第一粉碎辊，所述第一粉碎辊的外部固定连接第一粉碎刀片，所述第一粉碎辊的下方设有第二粉碎辊，所述第二粉碎辊的外部固定连接第二粉碎刀片。

作为本发明进一步的方案：所述粉碎箱的外部固定连接固定座，所述第一粉碎电机、第二粉碎电机均与固定座固定连接。

作为本发明进一步的方案：所述升降机构包括于粉碎箱外部的放置板，所述放置板上固定连接升降电机，所述升降电机传动连接不完全齿轮，所述不完全齿轮的一侧设有升降杆，所述升降杆的底端固定连接升降板，所述升降板与放置板的底端之间固定连接有复位弹簧。

作为本发明进一步的方案：所述成型管上开设有切槽，所述切槽一侧的成型管上转动连接转动盖。

作为本发明进一步的方案：所述下料装置包括固定连接于升降板底端的刀座和压杆，所述刀座的底端固定连接切刀，所述压杆的底端固定连接连接座，所述连接座的底端转动连接两个转动杆，所述转动杆远离连接座的一端转动连接转动座，所述转动座与转动盖固定连接。

作为本发明进一步的方案：所述成型管的外部套设有固定架，所述固定架与支撑腿固定连接。

作为本发明进一步的方案：所述升降杆靠近不完全齿轮的一侧设有与之相啮合的齿槽。

与现有技术相比，本发明的有益效果是：本发明通过设置粉碎机构能够将草料进行粉碎，通过设置螺旋输送板和成型管能够将粉碎后的草料进行输送压制，通过设置升降机构能够将压制成型后的草料切断并下料，既减小了草料的体积，又方便草料的运输，适用于畜牧业大规模养殖使用。

附图说明

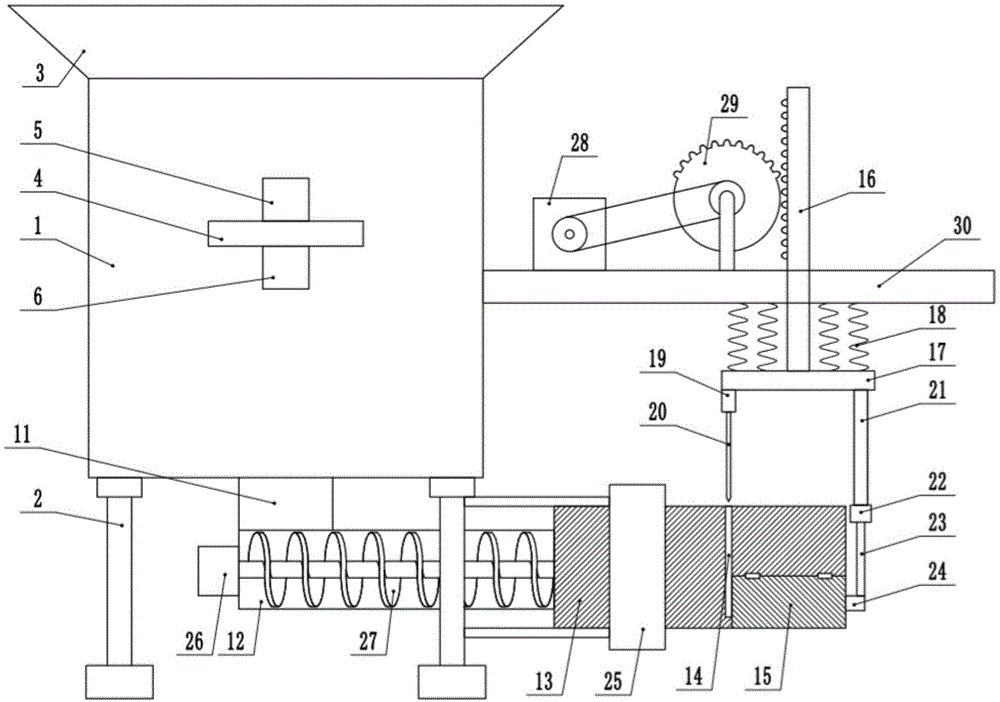

图1为畜牧草料粉碎压制装置的结构示意图。

图2为畜牧草料粉碎压制装置中下料装置的结构示意图。

图3为畜牧草料粉碎压制装置中粉碎机构的结构示意图。

图中：1-粉碎箱、2-支撑腿、3-进料斗、4-固定座、5-第一粉碎电机、6-第二粉碎电机、7-第一粉碎辊、8-第一粉碎刀片、9-第二粉碎辊、10-第二粉碎刀片、11-下料管、12-输料管、13-成型管、14-切槽、15-转动盖、16-升降杆、17-升降板、18-复位弹簧、19-刀座、20-切刀、21-压杆、22-连接座、23-转动杆、24-转动座、25-固定架、26-输料电机、27-螺旋输送板、28-升降电机、29-不完全齿轮、30-放置板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相正对地重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

实施例1

请参阅图1，一种畜牧草料粉碎压制装置，包括粉碎箱1，所述粉碎箱1的顶端固定连接进料斗3，所述粉碎箱1的底端固定连接支撑腿2，所述粉碎箱1的内部设有粉碎机构，所述粉碎箱1的外部设有用于驱动粉碎机构的第一粉碎电机5和第二粉碎电机6，所述粉碎箱1的底端固定连接下料管11，所述下料管11的底端固定连接输料管12，所述输料管12的一端固定连接输料电机26所述输料管12内设有螺旋输送板27，所述输料管12的另一端固定连接成型管13，所述成型管13远离输料管12的一端设有下料装置，所述下料装置连接升降机构，所述升降机构包括于粉碎箱1外部的放置板30，所述放置板30上固定连接升降电机28，所述升降电机28传动连接不完全齿轮29，所述不完全齿轮29的一侧设有升降杆16，所述升降杆16靠近不完全齿轮29的一侧设有与之相啮合的齿槽，所述升降杆16的底端固定连接升降板17，所述升降板17与放置板30的底端之间固定连接有复位弹簧18，所述成型管13上开设有切槽14，所述切槽14一侧的成型管13上转动连接转动盖15。

请参阅图2，所述下料装置包括固定连接于升降板17底端的刀座19和压杆21，所述刀座19的底端固定连接切刀20，所述压杆21的底端固定连接连接座22，所述连接座22的底端转动连接两个转动杆23，所述转动杆23远离连接座22的一端转动连接转动座24，所述转动座24与转动盖15固定连接。

请参阅图3，所述粉碎机构包括设置于粉碎箱1内的多个第一粉碎辊7，所述第一粉碎辊7的外部固定连接第一粉碎刀片8，所述粉碎箱1的外部固定连接固定座4，所述第一粉碎电机5、第二粉碎电机6均与固定座4固定连接。

实施例2

请参阅图1和图3，本实施例的其它内容与实施例1相同，不同之处在于：所述第一粉碎辊7的下方设有第二粉碎辊9，所述第二粉碎辊9的外部固定连接第二粉碎刀片10，所述成型管13的外部套设有固定架25，所述固定架25与支撑腿2固定连接。

本发明在实施过程中，先将草料通过进料斗3投入粉碎箱1内，启动第一粉碎电机5和第二粉碎电机6，从而使第一粉碎刀片8、第二粉碎刀片10转动对草料进行粉碎，然后启动输料电机26，螺旋输送板27将碎草料输送并挤压成圆柱状，再启动升降电机28，升降电机28带动不完全齿轮29转动，在复位弹簧18的作用下，升降板17带动切刀20间歇性下落将段状的碎草料截断，与此同时压杆21下降使转动杆23转动，从而带动转动盖15转动，将切成段状的草料释放。

本发明通过设置粉碎机构能够将草料进行粉碎，通过设置螺旋输送板27和成型管13能够将粉碎后的草料进行输送压制，通过设置升降机构能够将压制成型后的草料切断并下料，既减小了草料的体积，又方便草料的运输，适用于畜牧业大规模养殖使用。
