技术领域

本发明涉及农业科学研究技术领域，尤其涉及一种农业科学研究用浆果类皮籽分离装置。

背景技术

浆果，是一类多汁肉质单果的统称。由一个或几个心皮形成，含一粒至多粒种子，果皮的3层区分不明显，果皮外面的几层细胞为薄壁细胞，其余部分均为肉质多汁，内含种子，如葡萄、番茄、柿等，浆果这一类水果它有一些很特殊的成份在里头，首先浆果类它的口感糖酸比较好，另外，主要因为它含有一种花青素，花青素含量都比较高，花青素有着较强的抗氧化作用，因此它能在某种程度上减缓人体衰老，而含有大量花青素的浆果汁，也因此具有一定的体健功能。这对于越来越追健康饮食的现代人来说，浆果汁这样的天然保健饮品，无疑是他们乐于接受的。

目前，在农业科学研究室内部，对浆果进行研究时，将浆果的皮籽进行分离，但是，现有的浆果类皮籽分离装置体积大，单次使用耗费的材料多，同时，现有的浆果类皮籽分离装置在使用时，分离的浆果籽大多被搅碎，完整度不高，研究的效果降低。

发明内容

基于现有的浆果类皮籽分离装置在使用时，分离的浆果籽大多被搅碎，完整度不高的技术问题，本发明提出了一种农业科学研究用浆果类皮籽分离装置。

本发明提出的一种农业科学研究用浆果类皮籽分离装置，包括底座，所述底座的顶部一侧通过螺栓连接有两个支撑板，且两个支撑板的顶部通过螺栓连接有同一个分离壳体，所述分离壳体的内部焊接有内胆，且内胆的一端通过螺栓连接有封盖，封盖的一侧表面开设有漏料孔，所述分离壳体的顶部一端通过螺栓连接有进料管，且进料管的底端与内胆连通，所述进料管的顶部通过螺栓连接有添加斗，且添加斗的顶部开口处铰接有斗盖，所述分离壳体的一端内壁通过轴承连接有转动杆，且转动杆位于内胆内部的一端外侧通过螺栓连接有推送桨叶，所述分离壳体的一端通过螺栓连接有分离斗，所述底座的顶部另一侧通过螺栓连接有水槽，所述水槽的内部从上往下依次放置有收集兜和滤渣网兜。

优选地，所述斗盖的顶部设置有内蜗轮管，所述内蜗轮管的内部插接有蜗轮杆，且蜗轮杆的底端通过螺栓连接有挤压头，所述挤压头的底部表面开设有齿槽。

优选地，所述蜗轮杆的顶端通过轴承连接有压板，且压板的底部通过螺栓连接有弹簧，弹簧的底端通过螺栓与斗盖稳固连接。

优选地，所述内胆的圆周外壁一端套接有密封环，且密封环的圆周外壁通过螺栓与分离壳体连接，所述内胆圆周外壁靠近封盖的一端开设有等距离分布的沁液孔。

优选地，所述转动杆位于内胆内部的一端端部通过螺栓连接有帽盖，且帽盖的一侧熔接有推送桨叶，所述推送桨叶包覆于转动杆的一端外侧，且转动杆的圆周外壁中部通过螺栓连接有硅胶棒，所述硅胶棒的另一端设置有破碎杆。

优选地，所述水槽的一侧边缘处开设有凹槽，且凹槽的内部插接有横截面为L型结构的把手杆，把手杆的另一端与滤渣网兜熔接。

优选地，所述水槽的一侧底部通过螺栓连接有输送泵，且输送泵的出口端通过螺栓连接有送液管，所述送液管的另一端通过螺栓连接有三通阀，且三通阀的两个出口依次通过螺栓连接有第一喷淋管和第二喷淋管，所述第一喷淋管的另一端通过螺栓与分离斗连通，且第二喷淋管的另一端通过螺栓与分离壳体连通。

优选地，所述分离壳体的底端焊接有螺纹短管，且螺纹短管的外侧螺纹连接有浆液收集瓶，所述分离壳体的一侧通过螺栓连接有步进电机，且步进电机的输出轴通过螺栓与转动杆传动连接。

优选地，所述分离斗的一侧开设有圆形通孔，且圆形通孔的内部滑动连接有活动杆，所述活动杆的一端通过螺栓连接有与封盖相适配的盖板，且活动杆的另一端外侧通过螺栓套接有拉簧。

优选地，所述步进电机和输送泵通过导线连接有开关和电源线。

与现有技术相比，本发明提供了一种农业科学研究用浆果类皮籽分离装置，具备以下有益效果：

1、该农业科学研究用浆果类皮籽分离装置，本装置结构简单，体积小，在分离时，将浆果放置在添加斗的内部，浆果落入到内胆的内部，被旋转的硅胶棒和破碎杆敲击破碎，完成初步的浆液分离，通过推送桨叶的挤压，将果皮和种子中夹带的浆液推挤分离，果皮和种子通过封盖上的漏料孔进入到分离斗的内部，落入到水槽的内部进行浆果的皮和籽的漂洗分离，浆液落入到浆液收集瓶内部，完成农业科学研究用浆果类皮籽分离工作，方便实验室少量的浆果类皮籽分离工作，使用简单方便。

2、该农业科学研究用浆果类皮籽分离装置，在添料的过程中，工作人员按压压板，蜗轮杆在下降的过程中，通过内蜗轮管的作用使得蜗轮杆带动挤压头旋转，挤压头上的齿槽在旋转下降的过程中，将添加斗内部的浆果进行初步的破损后推入到进料管的内部，避免浆果在进料管的内部堵塞，同时，减少下一步浆果分离的工作量，提高分离效果。

3、该农业科学研究用浆果类皮籽分离装置，旋转的硅胶棒和破碎杆在将浆果敲击破碎的过程中，由于硅胶棒和破碎杆均为软质的硅胶材料制成，在硅胶材质制成的推送桨叶推挤果皮和种子的过程中，可以避免在将浆果破碎的过程中，将浆果籽敲碎，保持浆果籽的完整性，为农业科学研究提供完整的素材。

4、该农业科学研究用浆果类皮籽分离装置，分离的浆液通过沁液孔流入到浆液收集瓶的内部，分离斗内部的果皮和种子被输送泵输送的水喷淋，果皮和种子落入到水槽的内部，果皮和种子经过流水进行漂洗，将浆果皮膜被截留在收集兜的内部，种子落入到滤渣网兜的内部，使得农业科学研究用浆果类皮籽分离完全，进一步的提高浆果类皮籽分离的效果。

5、该农业科学研究用浆果类皮籽分离装置，在本装置使用结束后，输送泵将水槽内部的水分别抽入到分离斗和分离壳体的内部，将本装置内部的浆果残渣清洗干净，避免本装置被腐蚀，以便下次使用。

附图说明

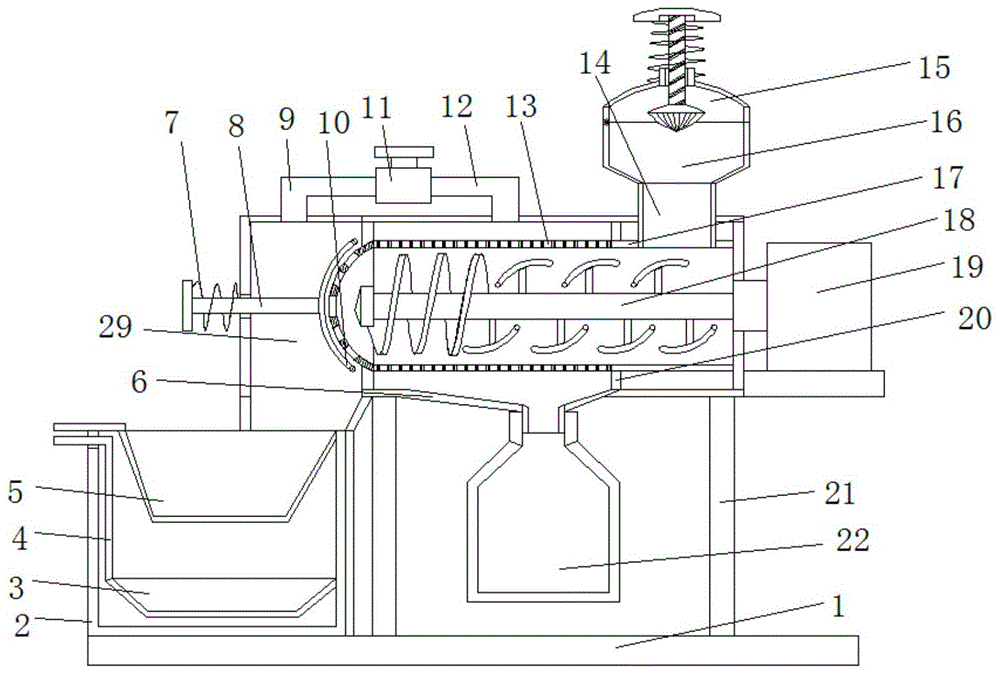

图1为本发明提出的一种农业科学研究用浆果类皮籽分离装置的剖视结构示意图；

图2为本发明提出的一种农业科学研究用浆果类皮籽分离装置的内胆放大结构示意图；

图3为本发明提出的一种农业科学研究用浆果类皮籽分离装置的斗盖放大结构示意图；

图4为本发明提出的一种农业科学研究用浆果类皮籽分离装置的侧视结构示意图；

图5为本发明提出的一种农业科学研究用浆果类皮籽分离装置的正视结构示意图。

图中：1底座、2水槽、3滤渣网兜、4把手杆、5收集兜、6分离壳体、7活动杆、8活动杆、9第一喷淋管、10盖板、11三通阀、12第二喷淋管、13沁液孔、14进料管、15斗盖、16添加斗、17内胆、18转动杆、19步进电机、20密封环、21支撑板、22浆液收集瓶、23齿槽、24挤压头、25蜗轮杆、26内蜗轮管、27弹簧、28压板、29分离斗、30漏料孔、31封盖、32帽盖、33推送桨叶、34破碎杆、35硅胶棒、36输送泵、37送液管。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

参照图1-5，一种农业科学研究用浆果类皮籽分离装置，包括底座1，底座1的顶部一侧通过螺栓连接有两个竖直设置的支撑板21，且两个支撑板21的顶部通过螺栓连接有同一个分离壳体6，分离壳体6的内部焊接有不锈钢材质制成的内胆17，且内胆17的一端通过螺栓连接有球面状结构的封盖31，封盖31的一侧表面开设有等距离分布的漏料孔30，分离壳体6的顶部一端通过螺栓连接有进料管14，且进料管14的底端与内胆17连通，进料管14的顶部通过螺栓连接有添加斗16，且添加斗16的顶部开口处铰接有斗盖15，分离壳体6的一端内壁通过轴承连接有水平设置的转动杆18，且转动杆18位于内胆17内部的一端外侧通过螺栓连接有硅胶材质制成的推送桨叶33，分离壳体6的一端通过螺栓连接有分离斗29，且封盖31位于分离斗29的内部，底座1的顶部另一侧通过螺栓连接有水槽2，且水槽2位于分离斗29下料口的下方，水槽2的内部从上往下依次放置有收集兜5和滤渣网兜3。

本发明中，斗盖15的顶部开设有圆形通槽，且圆形通槽的内部焊接有内蜗轮管26，内蜗轮管26的内部插接有蜗轮杆25，且蜗轮杆25的底端通过螺栓连接有挤压头24，挤压头24的底部表面开设有环形阵列分布的齿槽23，蜗轮杆25的顶端通过轴承连接有压板28，且压板28的底部通过螺栓连接有弹簧27，弹簧27的底端通过螺栓与斗盖15稳固连接，弹簧27套接于蜗轮杆25的顶端外侧；

在添料的过程中，工作人员按压压板28，蜗轮杆25在下降的过程中，通过内蜗轮管26的作用使得蜗轮杆25带动挤压头24旋转，挤压头24上的齿槽23在旋转下降的过程中，将添加斗16内部的浆果进行初步的破损后推入到进料管14的内部，避免浆果在进料管14的内部堵塞，同时，减少下一步浆果分离的工作量，提高分离效果；

内胆17的圆周外壁一端套接有密封环20，且密封环20的圆周外壁通过螺栓与分离壳体6连接，内胆17圆周外壁靠近封盖31的一端开设有等距离分布的沁液孔13，且密封环20位于沁液孔13与进料管14之间，转动杆18位于内胆17内部的一端端部通过螺栓连接有锥形结构的帽盖32，且帽盖32的一侧熔接有硅胶材质制成的推送桨叶33，推送桨叶33包覆于转动杆18的一端外侧，且转动杆18的圆周外壁中部通过螺栓连接有等距离分布的硅胶棒35，硅胶棒35的另一端均一体成型构成有弧形结构的破碎杆34，且破碎杆34之间呈螺旋状排布；

旋转的硅胶棒35和破碎杆34在将浆果敲击破碎的过程中，由于硅胶棒35和破碎杆34均为软质的硅胶材料制成，在硅胶材质制成的推送桨叶33推挤果皮和种子的过程中，可以避免在将浆果破碎的过程中，将浆果籽敲碎，保持浆果籽的完整性，为农业科学研究提供完整的素材；

水槽2的一侧边缘处开设有凹槽，且凹槽的内部插接有横截面为L型结构的把手杆4，把手杆4的另一端与滤渣网兜3熔接，水槽2的一侧底部通过螺栓连接有输送泵36，且输送泵36的出口端通过螺栓连接有送液管37，送液管37的另一端通过螺栓连接有三通阀11，且三通阀11的两个出口依次通过螺栓连接有第一喷淋管9和第二喷淋管12，第一喷淋管9的另一端通过螺栓与分离斗29连通，且第二喷淋管12的另一端通过螺栓与分离壳体6连通；

分离的浆液通过沁液孔13流入到浆液收集瓶22的内部，分离斗29内部的果皮和种子被输送泵36输送的水喷淋，果皮和种子落入到水槽2的内部，果皮和种子经过流水进行漂洗，将浆果皮膜被截留在收集兜5的内部，种子落入到滤渣网兜3的内部，使得农业科学研究用浆果类皮籽分离完全，进一步的提高浆果类皮籽分离的效果；

分离壳体6的底端焊接有螺纹短管，且螺纹短管的外侧螺纹连接有浆液收集瓶22，分离壳体6的一侧通过螺栓连接有步进电机19，且步进电机19的输出轴通过螺栓与转动杆18传动连接，分离斗29的一侧开设有圆形通孔，且圆形通孔的内部滑动连接有活动杆8，活动杆8的一端通过螺栓连接有与封盖31相适配的盖板10，且活动杆8的另一端外侧通过螺栓套接有拉簧7，拉簧7的另一端通过螺栓与分离斗29连接，步进电机19和输送泵36通过导线连接有开关和电源线，开关和电源线通过螺栓与其中一个支撑板21稳固连接。

使用时，在分离时，将浆果放置在添加斗16的内部，工作人员按压压板28，蜗轮杆25在下降的过程中，通过内蜗轮管26的作用使得蜗轮杆25带动挤压头24旋转，挤压头24上的齿槽23在旋转下降的过程中，将添加斗16内部的浆果进行初步的破损后推入到进料管14的内部，浆果落入到内胆17的内部，被旋转的硅胶棒35和破碎杆34敲击破碎，完成初步的浆液分离，通过推送桨叶33的挤压，将果皮和种子中夹带的浆液推挤分离，旋转的硅胶棒35和破碎杆34在将浆果敲击破碎的过程中，由于硅胶棒35和破碎杆34均为软质的硅胶材料制成，在硅胶材质制成的推送桨叶33推挤果皮和种子的过程中，可以避免在将浆果破碎的过程中，将浆果籽敲碎，保持浆果籽的完整性，果皮和种子通过封盖31上的漏料孔30进入到分离斗29的内部，落入到水槽2的内部进行浆果的皮和籽的漂洗分离，浆液落入到浆液收集瓶22内部，分离斗29内部的果皮和种子被输送泵36输送的水喷淋，果皮和种子落入到水槽2的内部，果皮和种子经过流水进行漂洗，将浆果皮膜被截留在收集兜5的内部，种子落入到滤渣网兜3的内部，，完成农业科学研究用浆果类皮籽分离工作，在本装置使用结束后，输送泵36将水槽2内部的水分别抽入到分离斗29和分离壳体6的内部，将本装置内部的浆果残渣清洗干净，避免本装置被腐蚀，以便下次使用。

以上，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
