技术领域

本发明涉及畜牧业技术领域，具体是一种清洗效果好的畜牧业用羊毛清洗装置。

背景技术

畜牧业是利用畜禽等已经被人类驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野

生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产部门。区别于自给自足家畜饲养，畜牧业的主要特点是集中化、规模化、并以营利为生产目的。是人类与自然界进行物质交换的极重要环节。畜牧业是农业的组成部分之一，与种植业并列为农业生产的两大支柱。刚从羊身上剪下的羊毛上会有很多油脂等脏物，因此需要对刚收集的羊毛进行清洗，目前的羊毛清洗设备存在清洗效果差、清洗速度慢的缺点，因此亟需研发一种清洗效果好、清洗速度快的畜牧业用羊毛清洗装置。

发明内容

本发明的目的在于提供一种清洗效果好的畜牧业用羊毛清洗装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种清洗效果好的畜牧业用羊毛清洗装置，包括底座，所述底座的上侧设置有水箱，底座的上侧左右对称的设置有支柱，所述支柱的内侧开设有升降腔，所述升降腔的上端设置有第一电机，所述第一电机的输出端设置有第一螺纹杆，所述第一螺纹杆上设置有升降座，所述升降座的上下两端设置有与升降腔上下两端连接的第一保护罩，升降座内设置有第二电机，两个第二电机的输出端设置有旋转柱，两个旋转柱之间设置有支撑座，所述支撑座下侧设置有运动机构，所述运动机构的下端设置有连接杆，所述连接杆的下端设置有清洗盒，所述清洗盒包括盒体和盒盖，所述盒体上设置有若干通水孔，盒盖的内部设置有第四电机，所述第四电机的输出端设置有搅拌轴，所述搅拌轴上设置有若干搅拌叶，所述运动机构包括与支撑座连接的支撑杆，所述支撑杆的下端设置有支撑板，所述支撑板的下侧左右对称的设置有伸缩杆，所述伸缩杆的下端设置有升降板，所述升降板的下侧与连接杆的上端连接，支撑板的上侧设置有第三电机，所述第三电机的输出端设置有转盘，所述转盘的前侧外周设置有旋转杆，升降板的上侧设置有连接座，所述旋转杆与连接座之间设置有驱动杆，所述驱动杆的两端与旋转杆和连接座转动连接。

作为本发明进一步的方案：所述盒体与盒盖螺纹连接。

作为本发明进一步的方案：所述水箱的外侧下端设置有排水管。

作为本发明进一步的方案：所述第一保护罩为伸缩式防尘罩。

作为本发明进一步的方案：述升降座的内侧与升降腔滑动设置。

作为本发明进一步的方案：所述底座上设置有控制装置工作的控制器。

作为本发明再进一步的方案：所述底座的内部设置有用于供电的蓄电池。

与现有技术相比，本发明的有益效果是：清洗盒的设置，清洗时将药物放置在清洗盒的内部，通过运动机构带动清洗盒上下运动，使得清洗盒内的羊毛进行翻动，清洗效果好，并且设置有第四电机和搅拌叶，对羊毛进行搅拌，进一步的提高清洗的效果，实用性强，升降腔的设置，可以将清洗盒取出水箱，方便对羊毛进行晾干分离，从而提高了清洗效率，便于对羊毛的收取，降低了工作的难度，而且第一保护罩可以对第一螺纹杆进行保护，防止第一螺纹杆受到灰尘的影响，延长使用的寿命。

附图说明

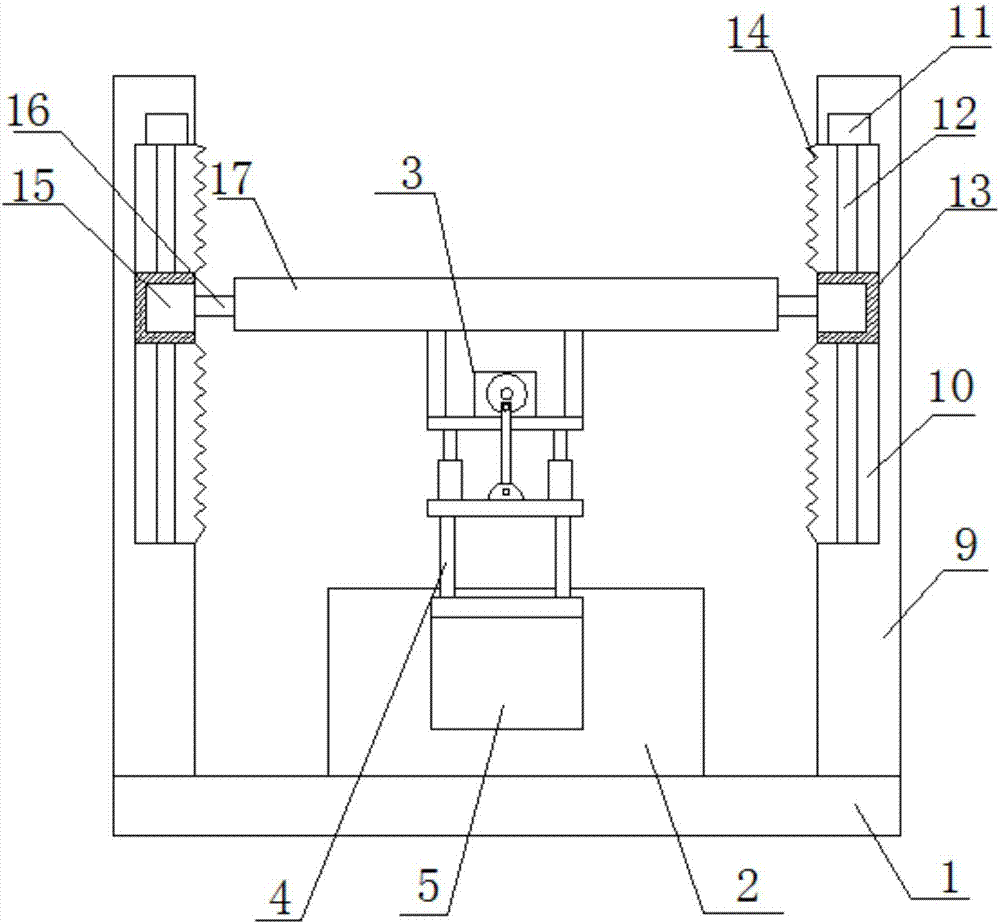

图1为本发明的结构示意图。

图2为运动机构的结构示意图。

图3为清洗盒的结构示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1～3，本发明实施例中，一种清洗效果好的畜牧业用羊毛清洗装置，包括底座1，所述底座1的上侧设置有水箱2，所述水箱2的外侧下端设置有排水管，底座1的上侧左右对称的设置有支柱9，所述支柱9的内侧开设有升降腔10，所述升降腔10的上端设置有第一电机11，所述第一电机11的输出端设置有第一螺纹杆12，所述第一螺纹杆12上设置有升降座13，升降座13的内侧与升降腔10滑动设置，所述升降座13的上下两端设置有与升降腔10上下两端连接的第一保护罩14，所述第一保护罩14为伸缩式防尘罩，升降座13内设置有第二电机15，两个第二电机15的输出端设置有旋转柱16，两个旋转柱16之间设置有支撑座17，所述支撑座17设置有运动机构3，所述运动机构3的下端设置有连接杆4，所述连接杆4的下端设置有清洗盒5，升降腔10的设置，可以将清洗盒5取出水箱，方便对羊毛进行晾干分离，从而提高了清洗效率，便于对羊毛的收取，降低了工作的难度，而且第一保护罩14可以对第一螺纹杆12进行保护，防止第一螺纹杆12受到灰尘的影响，延长使用的寿命。

所述清洗盒5包括盒体6和盒盖7，所述盒体6与盒盖7螺纹连接，所述盒体6上设置有若干通水孔，盒盖7的内部设置有第四电机8，所述第四电机8的输出端设置有搅拌轴18，所述搅拌轴18上设置有若干搅拌叶19，所述运动机构3包括与支撑座17连接的支撑杆28，所述支撑杆28的下端设置有支撑板20，所述支撑板20的下侧左右对称的设置有伸缩杆21，所述伸缩杆21的下端设置有升降板22，所述升降板22的下侧与连接杆4的上端连接，支撑板20的上侧设置有第三电机23，所述第三电机23的输出端设置有转盘24，所述转盘24的前侧外周设置有旋转杆25，升降板22的上侧设置有连接座26，所述旋转杆25与连接座26之间设置有驱动杆27，所述驱动杆27的两端与旋转杆25和连接座26转动连接，所述底座1上设置有控制装置工作的控制器，所述底座1的内部设置有用于供电的蓄电池，清洗盒5的设置，清洗时将药物放置在清洗盒5的内部，通过运动机构3带动清洗盒5上下运动，使得清洗盒5内的羊毛进行翻动，清洗效果好，并且设置有第四电机8和搅拌叶，对羊毛进行搅拌，进一步的提高清洗的效果，实用性强。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
