技术领域

本发明涉及农副产品种植技术领域，具体是一种农副产品种植用大范围肥水喷洒装置。

背景技术

农副产品是由农业生产所带来的副产品，包括农、林、牧、副、渔五业产品，分为粮食、经济作物、竹木材、工业用油及漆胶、禽畜产品、蚕茧蚕丝、干鲜果、干鲜菜及调味品、药材、土副产品、水产品等若干大类，每个大类又分若干小类。

农副产品种植过程中，需要对其进行喷洒肥水，以促进农作物的生长，现有的肥水喷洒装置，一般都是通过单个的固定安装的喷头进行喷洒作业，喷头喷洒的角度较小，从而喷洒范围小，需要耗费大量的时间，降低了工作效率。

发明内容

本发明的实施例目的在于提供一种农副产品种植用大范围肥水喷洒装置，以解决上述问题。

为实现上述目的，本发明提供如下技术方案：

一种农副产品种植用大范围肥水喷洒装置，包括机架、肥水筒和喷洒单元，所述机架底部均匀对称安装有多个滚轮，所述肥水筒和喷洒单元均安装于机架上，肥水筒通过肥水管与喷洒单元连接，所述喷洒单元包括U型板、蜗杆、蜗轮、双向丝杆、内螺纹套筒、中空喷洒板和用于驱动蜗杆转动的驱动组件，所述U型板安装于机架上，蜗杆竖直转动安装于U型板上，U型板上部位于蜗杆前后两侧均水平转动安装有双向丝杆，双向丝杆两侧螺纹段上均螺纹连接有内螺纹套筒，内螺纹套筒上穿设有用于导向的导向杆,双向丝杆两侧的内螺纹套筒上均铰接有中空喷洒板，两块中空喷洒板之间铰接，中空喷洒板上均匀安装有多个喷头，中空喷洒板通过分水管及水管接头与肥水管连接，两根所述双向丝杆上均安装有与蜗杆啮合的蜗轮。

在一种可选方案中：所述驱动单元包括连杆、齿条和与齿条啮合用于带动蜗杆转动的齿轮，所述连杆一端铰接于滚轮内侧端面上，连杆另一端与齿条铰接，齿条与机架底部滑动连接。

在一种可选方案中：所述肥水管上安装有增压泵。

在一种可选方案中：所述肥水筒内安装有配制组件，所述配制组件包括搅拌轴和搅拌杆，所述搅拌轴偏心安装于肥水筒内，搅拌轴上水平间隔穿设有多根搅拌杆，搅拌杆两端均与肥水筒内壁接触，所述搅拌杆两端均安装有滑轮，搅拌杆两端均安装有多根搅拌支杆，搅拌杆安装有搅拌支杆的杆段长度小于搅拌轴与肥水筒之间的最短距离，搅拌杆上开设有多个螺旋通孔。

在一种可选方案中：所述搅拌轴通过皮带传动机构与蜗杆连接。

在一种可选方案中：所述U型板通过支撑杆与机架固定连接。

在一种可选方案中：所述齿轮安装于蜗杆上。

在一种可选方案中：所述U型板通过电动伸缩杆安装于机架上，所述蜗杆下部套设有杆套，蜗杆与杆套之间通过花键连接，杆套转动安装于机架上，所述齿轮安装于杆套上，所述搅拌轴通过皮带传动机构与杆套连接

相较于现有技术，本发明实施例的有益效果如下：

1、本申请设有喷洒单元，所述喷洒单元包括U型板、蜗杆、蜗轮、双向丝杆、内螺纹套筒、中空喷洒板和用于驱动蜗杆转动的驱动组件，在推动装置前进时，滚轮滚动，滚轮通过连杆带动齿条往复运动，齿条通过带动齿轮正反转从而带动蜗杆正反转，蜗杆通过蜗轮带动双向丝杆正反转，从而双向丝杆通过内螺纹套筒带动两块中空喷洒板摆动，从而使中空喷洒板的喷洒角度发生发生变化，从而实现大范围喷洒肥水，提高了工作效率；

2、设有配制组件，所述配制组件包括搅拌轴和搅拌杆，所述搅拌轴偏心安装于肥水筒内，搅拌轴上水平间隔穿设有多根搅拌杆，搅拌轴不断正反转，搅拌轴带动搅拌杆正反转，搅拌效果好，同时，搅拌杆转动过程中，由于搅拌轴偏心设置，搅拌杆与肥水筒内壁配合从而使得搅拌杆左右往复运动，搅拌杆带动搅拌支杆左右往复运动，扩大了搅拌范围，更进一步提高了搅拌效率，更加有利于肥料与水的混合，节省了配制时间。

附图说明

图1为本发明第一实施例的结构示意图。

图2为本发明第一实施例中喷洒单元的结构示意图。

图3为本发明第一实施例中配制组件的结构示意图。

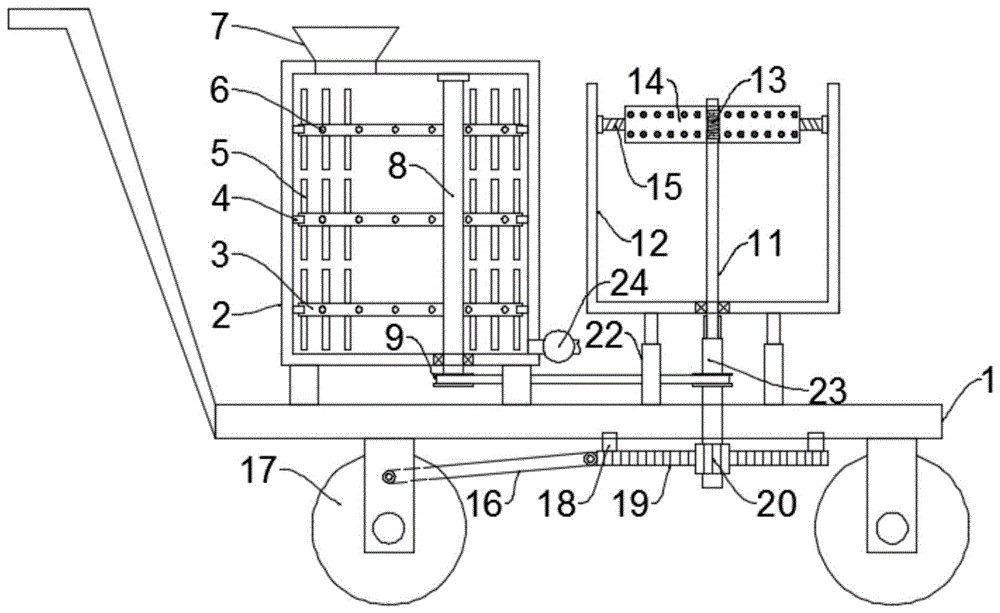

图4为本发明第二实施例的结构示意图。

附图标记注释：1-机架、2-肥水筒、3-搅拌杆、4-滑轮、5-搅拌支杆、6-螺旋通孔、7-进料斗、8-搅拌轴、9-皮带传动机构、10-支撑杆、11-蜗杆、12-U型板、13-蜗轮、14-中空喷洒板、15-双向丝杆、16-连杆、17-滚轮、18-滑块、19-齿条、20-齿轮、21-内螺纹套筒、22-电动伸缩杆、23-杆套、24-增压泵。

具体实施方式

以下实施例会结合附图对本发明进行详述，在附图或说明中，相似或相同的部分使用相同的标号，并且在实际应用中，各部件的形状、厚度或高度可扩大或缩小。本发明所列举的各实施例仅用以说明本发明，并非用以限制本发明的范围。对本发明所作的任何显而易知的修饰或变更都不脱离本发明的精神与范围。

实施例1

请参阅图1～3，本发明实施例中，一种农副产品种植用大范围肥水喷洒装置，包括机架1、肥水筒2和喷洒单元，所述机架1底部均匀对称安装有多个滚轮17，所述肥水筒2和喷洒单元均安装于机架1上，肥水箱顶部设有进料斗7，肥水筒2通过肥水管与喷洒单元连接，肥水管上安装有增压泵24，所述喷洒单元包括U型板12、蜗杆11、蜗轮13、双向丝杆15、内螺纹套筒21、中空喷洒板14和用于驱动蜗杆11转动的驱动组件，所述U型板12安装于机架1上，本实施例中，U型板12通过支撑杆10与机架1固定连接，蜗杆11竖直转动安装于U型板12上，蜗杆11优选通过轴承与U型板12底部转动连接，U型板12上部位于蜗杆11前后两侧均水平转动安装有双向丝杆15，双向丝杆15两端优选通过轴承与U型板12转动连接，双向丝杆15两侧螺纹段上均螺纹连接有内螺纹套筒21，内螺纹套筒21上穿设有用于导向的导向杆，导向杆固定于U型板12侧壁上，双向丝杆15两侧的内螺纹套筒21上均铰接有中空喷洒板14，两块中空喷洒板14之间铰接，中空喷洒板14上均匀安装有多个喷头，中空喷洒板14通过分水管及水管接头与肥水管连接，两根所述双向丝杆15上均安装有与蜗杆11啮合的蜗轮13，所述驱动单元包括连杆16、齿条19和与齿条19啮合用于带动蜗杆11转动的齿轮20，所述连杆16一端铰接于滚轮17内侧端面上，连杆16另一端与齿条19铰接，齿条19与机架1底部滑动连接，齿条19两端均固定有滑块18，机架1底部开设有供滑块18滑动的滑槽，本实施例中，所述齿轮20安装于蜗杆11上，在推动装置前进时，滚轮17滚动，滚轮17通过连杆16带动齿条19往复运动，齿条19通过带动齿轮20正反转从而带动蜗杆11正反转，蜗杆11通过蜗轮13带动双向丝杆15正反转，从而双向丝杆15通过内螺纹套筒21带动两块中空喷洒板14摆动，从而使中空喷洒板14的喷洒角度发生发生变化，从而实现大范围喷洒肥水，提高了工作效率；

进一步的，为了便于对肥水进行配制，所述肥水筒2内安装有配制组件，所述配制组件包括搅拌轴8和搅拌杆3，所述搅拌轴8偏心安装于肥水筒2内，搅拌轴8上水平间隔穿设有多根搅拌杆3，搅拌杆3两端均与肥水筒2内壁接触，为了减小搅拌杆3与肥水筒2内壁的摩擦，所述搅拌杆3两端均安装有滑轮4，搅拌杆3两端均安装有多根搅拌支杆5，搅拌杆3安装有搅拌支杆5的杆段长度小于搅拌轴8与肥水筒2之间的最短距离，搅拌杆3上开设有多个螺旋通孔6，所述搅拌轴8通过皮带传动机构9与蜗杆11连接，工作时，将肥料和水加入肥水筒2内，在皮带传动机构9的带动下，搅拌轴8不断正反转，搅拌轴8带动搅拌杆3正反转，搅拌效果好，同时，搅拌杆3转动过程中，由于搅拌轴8偏心设置，搅拌杆3与肥水筒2内壁配合从而使得搅拌杆3左右往复运动，搅拌杆3带动搅拌支杆5左右往复运动，扩大了搅拌范围，更进一步提高了搅拌效率，更加有利于肥料与水的混合，节省了配制时间，搅拌杆3转动时，水流通过螺旋通孔6，一方面具有鼓泡的作用，另一方面，能够使水流旋转，更加有利于配制肥水，机架1上安装有用于供电的蓄电池。

实施例2

请参阅图4，本发明实施例与实施例1的不同之处在于，所述为了便于对喷洒高度进行调整，所述U型板12通过电动伸缩杆22安装于机架1上，所述蜗杆11下部套设有杆套23，蜗杆11与杆套23之间通过花键连接，杆套23转动安装于机架1上，所述齿轮20安装于杆套23上，所述搅拌轴8通过皮带传动机构9与杆套23连接，通过电动伸缩杆22带动U型板12进行升降，从而能够调整喷洒高度。

本发明的工作原理是：本发明在使用时，将肥料和水加入肥水筒2内，在推动装置前进时，滚轮17滚动，滚轮17通过连杆16带动齿条19往复运动，齿条19通过带动齿轮20正反转从而带动蜗杆11正反转，蜗杆11通过蜗轮13带动双向丝杆15正反转，从而双向丝杆15通过内螺纹套筒21带动两块中空喷洒板14摆动，从而使中空喷洒板14的喷洒角度发生发生变化，从而实现大范围喷洒肥水，提高了工作效率，在皮带传动机构9的带动下，搅拌轴8不断正反转，搅拌轴8带动搅拌杆3正反转，搅拌效果好，同时，搅拌杆3转动过程中，由于搅拌轴8偏心设置，搅拌杆3与肥水筒2内壁配合从而使得搅拌杆3左右往复运动，搅拌杆3带动搅拌支杆5左右往复运动，扩大了搅拌范围，更进一步提高了搅拌效率，更加有利于肥料与水的混合，节省了配制时间，搅拌杆3转动时，水流通过螺旋通孔6，一方面具有鼓泡的作用，另一方面，能够使水流旋转，更加有利于配制肥水，可以通过电动伸缩杆22带动U型板12进行升降，从而能够调整喷洒高度。

以上所述，仅为本公开的具体实施方式，但本公开的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本公开揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本公开的保护范围之内。因此，本公开的保护范围应以权利要求的保护范围为准。
